ข้อมูลจำเพาะ

มุมการทำงาน=18°

การขยายตัวที่อนุญาต 士12~±35

เชื่อมต่อกับดุมหน้าแปลน

ข้อมูลจำเพาะพื้นฐาน：

ประเภท	แผนภาพ	แรงบิดที่กำหนด (N·m)	แรงบิดความล้า (N·m)	มุมการทำงานที่อนุญาต		การขยายตัว ∆	โมเมนต์ความเฉื่อย GD³ J × 10 ^-3 (กก.·ตร.ม.)
				มุมการทำงานที่อนุญาต			ลิตร=500	ลิตร=1,000	ทุกๆ 100 ของความยาว
				ในการหมุน	พักผ่อน		เพลาแข็ง	เพลากลวง	เพลาแข็ง	เพลากลวง
บีเจ75ดี	รูปที่ 1	1520	588	14°	16°	±12	16.4	23.6	0.12	0.96
บีเจ95ดี	รูปที่ 1	2500	1127	14°	16°	±16	40	46.6	0.25	0.96
บีเจ125ดี	รูปที่ 1	5782	2744	16°	18°	±20	152	166	0.79	2.1
บีเจ150ดี	รูปที่ 1	11564	4704	16°	18°	±24	323	360	1.93	5.2
บีเจ175ดี	รูปที่ 2	15680	6713	16°	18°	±27	596	653	2.80	8.5
บีเจ200ดี	รูปที่ 2	23912	11172	16°	18°	±29	1180	1290	5.50	17.8
บีเจ225ดี	รูปที่ 2	29694	14700	16°	18°	±29	1960	2070	7.40	17.8
บีเจ250ดี	รูปที่ 2	42238	20678	18°	20°	±30	3250	3550	12.6	54
บีเจ300ดี	รูปที่ 2	63112	29106	18°	20°	±35	6200	6540	20.2	54

ขนาดหลัก：

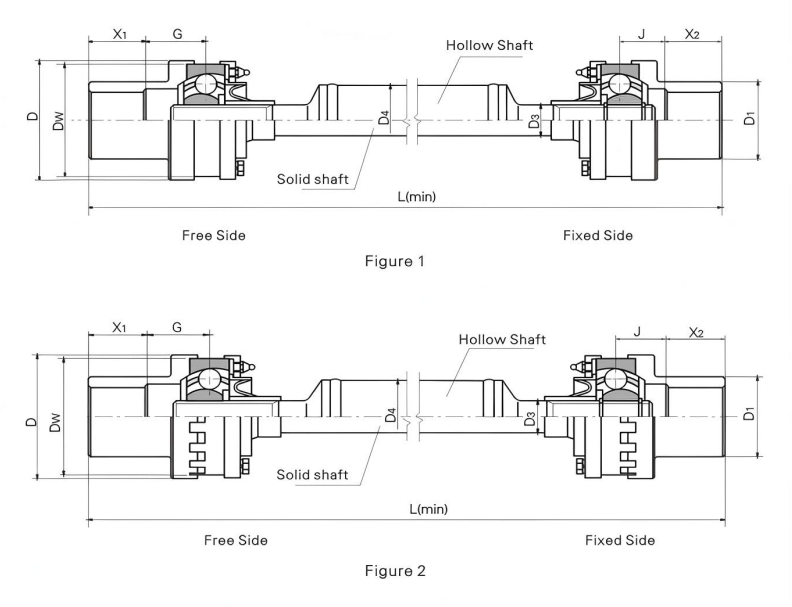

ประเภท	แผนภาพ	ดว	D	D1	G	J	เพลาแข็ง D3	เพลากลวง D4	ลิตร(นาที)
ประเภท	แผนภาพ	ดว	D	D1	G	J	เพลาแข็ง D3	เพลากลวง D4	เพลาแข็ง	เพลากลวง
บีเจ75ดี	รูปที่ 1	80	85	55	38	26	22	50	280	640
บีเจ95ดี	รูปที่ 1	95	100	65	50	32	27.5	50	400	710
บีเจ125ดี	รูปที่ 1	125	130	90	62	42	36.75	60	490	840
บีเจ150ดี	รูปที่ 1	146	151	105	72	50	46	76	520	970
บีเจ175ดี	รูปที่ 2	165.1	170	120	80	60	52	89	580	1080
บีเจ200ดี	รูปที่ 2	190	196	140	85	65	60	102	650	1120
บีเจ225ดี	รูปที่ 2	212	218	160	90	70	66	102	720	1140
บีเจ250ดี	รูปที่ 2	230	238	180	100	80	76	140	750	1160
บีเจ300ดี	รูปที่ 2	266.7	273	205	115	90	84	140	830	1190

หมายเหตุ :X ₁ ,เอ็กซ์ ₂ คือความยาวของปลายเพลาที่ลูกค้าตัดสินใจ

ลักษณะและการใช้งาน

การปรับระยะการติดตั้งและการขยายแนวแกนทำได้โดยอาศัยร่องฟันแบบเลื่อนในข้อต่ออเนกประสงค์

ส่วนใหญ่จะใช้ในการขับเคลื่อนม้วนหยิก, ม้วนขัดถู, ม้วนปิดผนึก, ม้วนความตึงเครียดขั้นสุดท้ายและม้วนบีบบนอุปกรณ์โลหะวิทยา

ตัวอย่างสัญลักษณ์:BJ125D1000

BJ: ประเภท BJ

125: ข้อกำหนดคือ 125

D: ประเภท D

1,000: ความยาวคือ 1,000

อธิบาย

คัปปลิ้งสากลแบบร่องโค้งแบบบอลเคจความเร็วคงที่เป็นส่วนประกอบที่มีความแม่นยำซึ่งมีบทบาทสำคัญในด้านระบบส่งกำลังทางอุตสาหกรรมสมัยใหม่ ด้วยประสิทธิภาพที่ยอดเยี่ยมและคุณภาพที่เชื่อถือได้ ทำให้กลายเป็นตัวเลือกที่เหมาะสำหรับสถานการณ์การใช้งานที่มีความต้องการสูงมากมาย

ข้อต่อ CV ส่วนใหญ่ประกอบด้วยส่วนประกอบหลัก เช่น วงแหวนรอบนอกของกรงลูกปืน วงแหวนด้านในรูปดาว กรง และลูกเหล็กส่งแรง วงแหวนรอบนอกกรงลูกปืนและวงแหวนด้านในรูปดาวเชื่อมต่ออย่างแน่นหนากับเพลาหลักและเพลารองตามลำดับ ศูนย์กลางของลูกเหล็กส่งแรงตั้งอยู่ในระนาบที่ผ่านศูนย์กลางของข้อต่อและวางไว้ในร่องน้ำที่ประกอบด้วยร่องทรงกลมด้านนอกของวงแหวนรอบนอกทรงกลมและร่องทรงกลมด้านนอกของวงแหวนด้านในรูปดาว จุดศูนย์กลางของทรงกลมทั้งสองนั้นตรงกับจุดศูนย์กลางของข้อต่อสากลอย่างแม่นยำ และมีการติดตั้งลูกบอลเหล็กไว้ที่หน้าต่างของกรง การออกแบบโครงสร้างที่สวยงามดังกล่าวทำให้มั่นใจได้ว่าเมื่อมุมระหว่างเพลาหลักและเพลารองของคัปปลิ้งเปลี่ยนไป จุดส่งแรงจะอยู่ที่เส้นแบ่งครึ่งของมุมเสมอ ดังนั้นจึงทำให้การซิงโครไนซ์ความเร็วระหว่างเพลาหลักและเพลาทาส ซึ่งเป็นเหตุผลพื้นฐานว่าทำไมจึงเรียกว่าคัปปลิ้งสากลแบบความเร็วคงที่แบบซิงโครนัส

ในแง่ของประสิทธิภาพ ข้อต่อนี้มีจุดเด่นหลายประการ การซิงโครไนซ์เป็นเลิศซึ่งหลีกเลี่ยงปัญหาการทำงานของอุปกรณ์ที่ไม่เสถียรที่เกิดจากความแตกต่างของความเร็วได้อย่างมีประสิทธิภาพ มีประสิทธิภาพการบัฟเฟอร์และการลดการสั่นสะเทือนที่แข็งแกร่ง ซึ่งสามารถลดเสียงรบกวนในระหว่างกระบวนการส่งกำลังได้อย่างมาก และสร้างสภาพแวดล้อมที่เงียบกว่าสำหรับการทำงานของอุปกรณ์ นอกจากนี้ ภายใต้เส้นผ่านศูนย์กลางการหมุนและมุมเอียงที่เท่ากัน ความสามารถในการรับน้ำหนักจะเพิ่มขึ้น 0.5-1 เท่า เมื่อเทียบกับผลิตภัณฑ์ที่คล้ายคลึงกัน ซึ่งสามารถส่งแรงบิดขนาดใหญ่ได้อย่างเต็มที่ ในทิศทางทั้งตามแนวแกนและแนวรัศมี มีการชดเชยจำนวนมาก โดยเฉพาะอย่างยิ่งในทิศทางตามแนวแกน ซึ่งสามารถทำได้โดยไม่ต้องมีร่องภายนอก ทำให้โครงสร้างโดยรวมของอุปกรณ์ง่ายขึ้นอย่างมาก นอกจากนี้ ข้อต่อยังมีข้อดีคือโครงสร้างใหม่ น้ำหนักเบา สามารถแปรรูปได้ดี ฯลฯ ซึ่งสะดวกสำหรับการผลิตจำนวนมากและช่วยลดต้นทุน ในขณะเดียวกันก็เชื่อถือได้ในการใช้งาน ประกอบและถอดแยกชิ้นส่วนได้ง่าย บำรุงรักษาง่ายทุกวัน และมีอายุการใช้งานยาวนาน ไม่ว่าจะเป็นภาระหนักที่ความเร็วต่ำหรือสภาวะการส่งผ่านความเร็วสูง ก็สามารถรับมือกับมันได้อย่างง่ายดาย

ข้อต่อสากลแบบซิงโครนัสความเร็วคงที่แบบกรงลูกแรงบิดสูงถูกนำมาใช้กันอย่างแพร่หลายในหลายอุตสาหกรรมเช่นโลหะวิทยาการขุดเครื่องจักรวิศวกรรมปิโตรเคมี ฯลฯ ในอุปกรณ์รีดเหล็กขนาดใหญ่ในอุตสาหกรรมโลหะวิทยาสามารถส่งแรงบิดขนาดใหญ่ได้อย่างเสถียรเพื่อให้มั่นใจในประสิทธิภาพและความแม่นยำของกระบวนการรีดเหล็ก ในอุปกรณ์ขุดและขนส่งของเครื่องจักรทำเหมือง สามารถปรับให้เข้ากับสภาพการทำงานที่ซับซ้อนเพื่อให้มั่นใจว่าการส่งผ่านพลังงานมีเสถียรภาพและเชื่อถือได้ ในการยกและการขุดค้นของเครื่องจักรทางวิศวกรรม ให้การสนับสนุนที่แข็งแกร่งสำหรับการส่งออกพลังงานที่แข็งแกร่งของอุปกรณ์ ในอุปกรณ์ผสมและลำเลียงขนาดใหญ่ในอุตสาหกรรมปิโตรเคมี มีบทบาทในการส่งผ่านที่สำคัญ
