RSK-BJB กรงลูกส่งกำลังประสิทธิภาพสูง CV ข้อต่อสากลส่วนใหญ่ใช้ในปลายล้อรถบรรทุกเหมืองแร่

ลักษณะเฉพาะของ BJ-B：

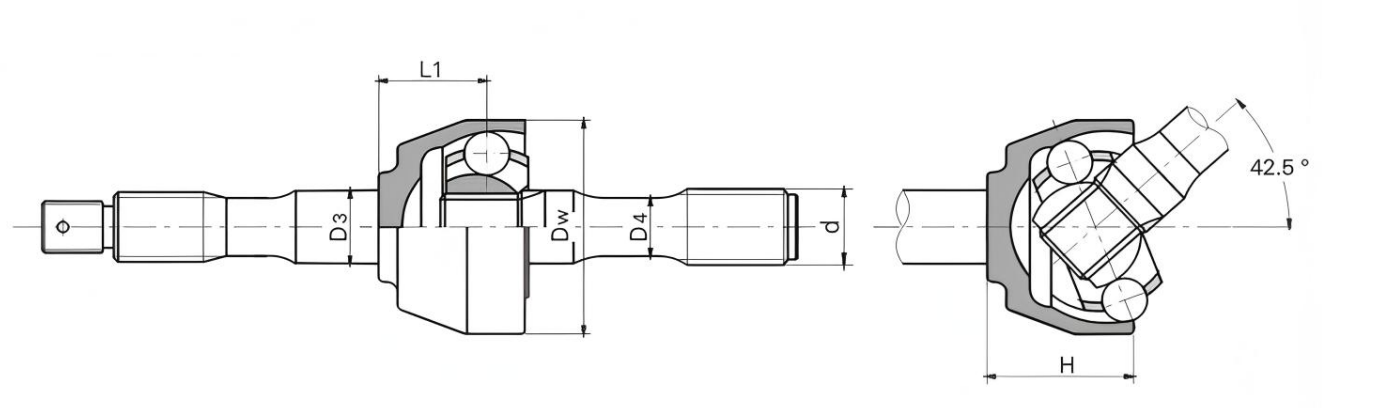

มุมการทำงาน≤42.5°

เชื่อมโยงผ่านเพลา Spline

ข้อมูลจำเพาะพื้นฐาน

มิติข้อมูลหลัก

หมายเหตุ: ขนาด "∞" ใช้สำหรับการอ้างอิง

ลักษณะและการใช้งาน

• โครงสร้างที่กะทัดรัด ประกอบและถอดประกอบง่าย มุมการทำงานที่อนุญาตสามารถเข้าถึง 42.5°
• ส่วนใหญ่จะใช้สำหรับการส่งผ่านสะพานบังคับเลี้ยวของยานพาหนะ

ตัวอย่างสัญลักษณ์:BJ125B1000

BJ: ประเภท BJ

125: ข้อกำหนดคือ 125

บี: ประเภทบี

1,000: ความยาวคือ 1,000

ข้อต่อ CV Universal Coupling แบบกรงบอลเกียร์ประสิทธิภาพสูงเป็นส่วนประกอบระบบส่งกำลังที่แม่นยำซึ่งออกแบบมาสำหรับสภาพการทำงานที่ซับซ้อน ประสิทธิภาพที่ยอดเยี่ยมและคุณภาพที่เชื่อถือได้มีบทบาทสำคัญในหลายด้าน ​

คัปปลิ้งส่วนใหญ่ประกอบด้วยวงแหวนรอบนอกของกรงลูกปืน วงแหวนด้านในรูปดาว กรง และลูกเหล็กส่งแรง วงแหวนรอบนอกกรงลูกปืนและวงแหวนด้านในรูปดาวเชื่อมต่อกันอย่างใกล้ชิดกับเพลาหลักและเพลารองตามลำดับ จุดศูนย์กลางของลูกเหล็กส่งแรงทั้งหมดอยู่ในระนาบที่ผ่านศูนย์กลางของข้อต่อและวางไว้ในร่องน้ำที่ประกอบด้วยร่องทรงกลมด้านนอกของวงแหวนรอบนอกทรงกลมและร่องทรงกลมด้านนอกของวงแหวนด้านในรูปดาว จุดศูนย์กลางของพื้นผิวทรงกลมทั้งสองนั้นตรงกับจุดศูนย์กลางของข้อต่อสากล เพื่อให้แน่ใจว่าจุดศูนย์กลางของลูกเหล็กทั้งหมดอยู่บนเส้นแบ่งครึ่งของมุมระหว่างแกนของเพลาทั้งสอง ลูกเหล็กจึงได้รับการติดตั้งอย่างชาญฉลาดในหน้าต่างของกรง การออกแบบอันชาญฉลาดดังกล่าวช่วยให้แน่ใจว่าเมื่อมุมระหว่างเพลาหลักและเพลารองของคัปปลิ้งเปลี่ยนไป จุดส่งแรงสามารถอยู่ในตำแหน่งที่แม่นยำบนเส้นแบ่งครึ่งของมุมได้เสมอ ดังนั้นจึงรับประกันการซิงโครไนซ์ความเร็วระหว่างเพลาหลักและเพลารองได้อย่างสมบูรณ์แบบ ​

การมีเพศสัมพันธ์นี้มีข้อดีที่สำคัญหลายประการ ในแง่ของประสิทธิภาพการส่งผ่าน สามารถส่งผ่านแบบซิงโครนัสที่มีความแม่นยำสูง ลดการสูญเสียพลังงานระหว่างการส่งกำลังได้อย่างมีประสิทธิภาพ และประสิทธิภาพการส่งผ่านอาจสูงถึง 98% หรือมากกว่า ในขณะเดียวกัน ประสิทธิภาพการบัฟเฟอร์และการลดการสั่นสะเทือนที่ยอดเยี่ยมสามารถลดเสียงรบกวนที่เกิดขึ้นระหว่างการทำงานของอุปกรณ์ได้อย่างมาก สร้างบรรยากาศที่ค่อนข้างเงียบสงบสำหรับสภาพแวดล้อมการทำงาน ในแง่ของความสามารถในการรับน้ำหนัก ภายใต้เงื่อนไขของเส้นผ่านศูนย์กลางการหมุนและมุมเอียงที่เท่ากัน เมื่อเปรียบเทียบกับข้อต่อแบบเดิม สามารถเพิ่มความสามารถในการรับน้ำหนักได้ 0.5 ถึง 1 เท่า และสามารถรับมือกับสภาวะการรับน้ำหนักมากได้อย่างง่ายดาย นอกจากนี้ โครงสร้างที่กะทัดรัดและฐานเครื่องที่เล็กทำให้เหมาะสำหรับสถานการณ์การทำงานที่มีข้อจำกัดด้านขนาดแนวรัศมีที่เข้มงวด นอกจากนี้ ข้อต่อยังมีประสิทธิภาพการซีลที่ดีเยี่ยมและใช้เทคโนโลยีการซีลขั้นสูงเพื่อหลีกเลี่ยงการรั่วไหลของจาระบีอย่างมีประสิทธิภาพ ช่วยยืดอายุวงจรการบำรุงรักษาและอายุการใช้งานของอุปกรณ์ได้อย่างมาก ​

ข้อต่อสากลแบบซิงโครนัสแบบกรงลูกคงที่สำหรับส่งกำลังที่มีประสิทธิภาพสูงถูกนำมาใช้กันอย่างแพร่หลายในหลายสาขาเช่นการผลิตรถยนต์, วิศวกรรมเครื่องกล, อุตสาหกรรมโลหะ, การบินและอวกาศ ฯลฯ ในระบบส่งกำลังของรถยนต์ ช่วยให้มั่นใจในการส่งกำลังที่ราบรื่นและปรับปรุงประสิทธิภาพการควบคุมรถและเสถียรภาพในการขับขี่ ในอุปกรณ์วิศวกรรมเครื่องกลให้การรับประกันที่เชื่อถือได้สำหรับการทำงานของเครื่องจักรประเภทต่างๆอย่างมีประสิทธิภาพ ในอุปกรณ์ขนาดใหญ่ในอุตสาหกรรมโลหะวิทยา มันสามารถทนต่อแรงบิดมหาศาลและสภาพการทำงานที่ซับซ้อน ช่วยให้ความคืบหน้าของการผลิตราบรื่น ในด้านการบินและอวกาศ ความแม่นยำสูงและความน่าเชื่อถือสูงเป็นไปตามข้อกำหนดทางเทคนิคที่เข้มงวด
