ข้อต่อโซ่ ในระบบส่งกำลังอุตสาหกรรม

ข้อต่อโซ่เป็นส่วนประกอบทางกลที่ใช้กันอย่างแพร่หลายซึ่งออกแบบมาเพื่อส่งแรงบิดระหว่างเพลาหมุนสองตัวโดยใช้เฟืองและโซ่แบบลูกกลิ้ง ข้อต่อโซ่เป็นที่รู้จักสำหรับโครงสร้างที่เรียบง่ายและความสามารถในการรับน้ำหนักที่แข็งแกร่ง มักใช้ในระบบส่งกำลังทางอุตสาหกรรมซึ่งต้องมีความทนทาน ความง่ายในการบำรุงรักษา และความทนทานต่อการวางแนวที่ไม่ตรง การออกแบบทำให้เหมาะสำหรับทั้งสภาพการทำงานมาตรฐานและสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง

ตั้งแต่สายพานลำเลียงและเครื่องผสมไปจนถึงปั๊มและอุปกรณ์ขนถ่ายวัสดุ ข้อต่อโซ่เป็นโซลูชั่นที่ใช้งานได้จริงสำหรับการเชื่อมต่อเพลาในขณะที่ยังคงรักษาการส่งผ่านแรงบิดที่เชื่อถือได้

โครงสร้างพื้นฐานของข้อต่อโซ่

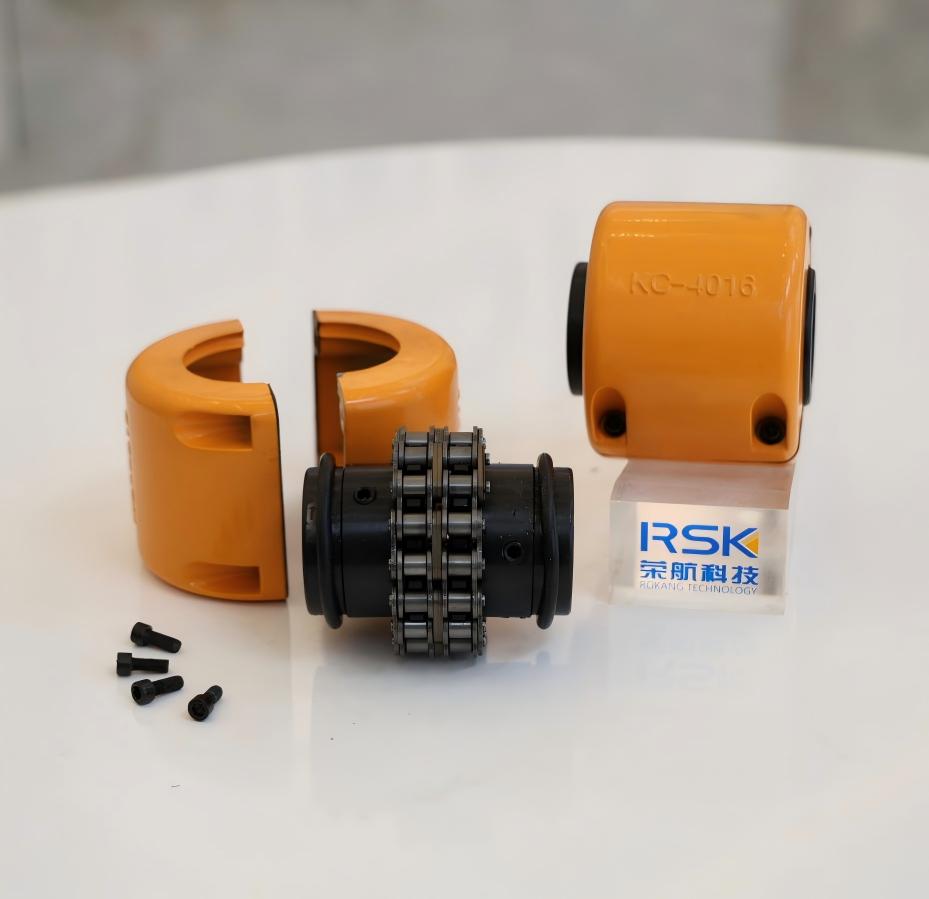

ข้อต่อโซ่ทั่วไปประกอบด้วยเฟืองสองตัวที่ติดตั้งอยู่บนเพลาขับและเพลาขับเคลื่อน เชื่อมต่อกันด้วยโซ่แบบลูกกลิ้งเกลียวคู่ ฟันเฟืองจะสัมผัสโดยตรงกับโซ่ ทำให้เกิดเส้นทางส่งแรงบิดระหว่างเพลา

ในการออกแบบหลายๆ แบบ มีการติดตั้งฝาครอบป้องกันแบบแยกส่วนรอบๆ ข้อต่อ ฝาครอบนี้ช่วยกักเก็บสารหล่อลื่น ปกป้องโซ่จากฝุ่นและเศษซาก และปรับปรุงความปลอดภัยในการปฏิบัติงานในสภาพแวดล้อมทางอุตสาหกรรม

กลไกการส่งกำลังแรงบิด

แรงบิดในข้อต่อโซ่จะถูกส่งผ่านการมีส่วนร่วมระหว่างโซ่แบบลูกกลิ้งและฟันเฟือง โหลดจะถูกกระจายไปตามตัวต่อโซ่และฟันหลายตัว ช่วยให้คัปปลิ้งสามารถรองรับแรงบิดที่ค่อนข้างสูงสำหรับขนาดที่กะทัดรัด

เนื่องจากโซ่ทำงานโดยมีช่องว่างภายใน ข้อต่อจึงสามารถรองรับการเคลื่อนที่ของเพลาในขณะที่ยังคงส่งกำลังได้อย่างต่อเนื่อง ทำให้ข้อต่อโซ่เหมาะสำหรับการใช้งานที่มีโหลดผันผวนหรือสภาวะการติดตั้งที่เข้มงวดน้อยกว่า

ความสามารถในการชดเชยแนวที่ไม่ตรง

ข้อดีอย่างหนึ่งในทางปฏิบัติของข้อต่อโซ่คือความสามารถในการทนต่อการวางแนวของเพลาที่ไม่ตรง ความยืดหยุ่นที่ได้จากการมีส่วนร่วมของโซ่และเฟืองทำให้ข้อต่อสามารถดูดซับการวางแนวที่ไม่ตรงได้หลายประเภทโดยไม่เกิดความเสียหายในทันที

• การวางแนวขนานที่เกิดจากการชดเชยเพลา
• การวางแนวเชิงมุมเนื่องจากความไม่ถูกต้องในการติดตั้ง
• การเคลื่อนที่ในแนวแกนจำกัดจากการขยายตัวเนื่องจากความร้อน

แม้ว่าข้อต่อโซ่สามารถทนต่อการวางแนวที่ไม่ตรงได้ แต่การจัดตำแหน่งที่เหมาะสมระหว่างการติดตั้งจะช่วยยืดอายุการใช้งานของโซ่และเฟืองได้

ความง่ายในการติดตั้งและบำรุงรักษา

ข้อต่อโซ่มีมูลค่าสำหรับการประกอบและการแยกชิ้นส่วนที่ไม่ซับซ้อน โดยทั่วไปสามารถติดตั้งหรือถอดโซ่แบบลูกกลิ้งได้โดยการถอดพินเดี่ยวออก ซึ่งช่วยลดเวลาหยุดทำงานระหว่างการบำรุงรักษาหรือการเปลี่ยนอุปกรณ์

การจัดการที่เรียบง่ายนี้ทำให้ข้อต่อโซ่เหมาะสำหรับการใช้งานที่คาดว่าจะมีการตรวจสอบบ่อยครั้งหรือมีการเปลี่ยนแปลงส่วนประกอบ เช่น สายการผลิตหรือระบบขนถ่ายวัสดุ

ความสำคัญของการหล่อลื่นใน ข้อต่อโซ่

การหล่อลื่นมีบทบาทสำคัญในประสิทธิภาพและอายุการใช้งานของข้อต่อโซ่ จาระบีที่เพียงพอจะช่วยลดแรงเสียดทานระหว่างลูกกลิ้งโซ่และฟันเฟือง ช่วยลดการสึกหรอและความร้อนระหว่างการทำงาน

สำหรับการใช้งานที่มีความเร็วสูง โดยทั่วไปจะใช้ฝาครอบปิดผนึกที่มีคุณสมบัติกักเก็บจาระบี การหล่อลื่นไม่เพียงพออาจทำให้โซ่สึกหรอเร็วหรือโซ่แตก ส่งผลต่อความน่าเชื่อถือของระบบ

วัสดุและรูปแบบการออกแบบ

ข้อต่อโซ่มีจำหน่ายในวัสดุและรูปแบบที่แตกต่างกันเพื่อให้เหมาะกับสภาพแวดล้อมการทำงานที่หลากหลาย เฟืองและโซ่เหล็กมาตรฐานนิยมใช้กันอย่างแพร่หลายในเครื่องจักรอุตสาหกรรมทั่วไปเนื่องจากมีความแข็งแรงและทนทาน

สำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนหรือปนเปื้อน อาจเลือกใช้วัสดุทดแทนหรือการบำบัดพื้นผิวเพื่อปรับปรุงความต้านทานต่อความชื้น สารเคมี หรืออนุภาคที่มีฤทธิ์กัดกร่อน รูปแบบต่างๆ เหล่านี้ขยายการใช้งานของข้อต่อโซ่ในอุตสาหกรรมต่างๆ

การใช้งานทั่วไปของข้อต่อโซ่

ข้อต่อโซ่มักใช้ในเครื่องจักรที่ต้องการการส่งแรงบิดที่เชื่อถือได้และง่ายต่อการซ่อมบำรุง

• สายพานลำเลียงและอุปกรณ์ขนถ่ายวัสดุเทกอง
• ปั๊ม เครื่องผสม และเครื่องกวน
• เครื่องจักรการเกษตรและการแปรรูป
• ระบบขับเคลื่อนอุตสาหกรรมทั่วไป

คุณภาพการผลิตและประสบการณ์การใช้งาน

ความน่าเชื่อถือของข้อต่อโซ่ขึ้นอยู่กับการตัดเฉือนเฟืองที่แม่นยำ การอบชุบด้วยความร้อนที่เหมาะสม และคุณภาพของโซ่ที่สม่ำเสมอ ความแม่นยำของมิติและความแข็งของพื้นผิวส่งผลโดยตรงต่อการกระจายโหลดและความต้านทานการสึกหรอ

ด้วยประสบการณ์ด้านส่วนประกอบระบบส่งกำลังสำหรับงานหนัก Jiangsu Rokang Heavy Industry Technology Co., Ltd. ใช้ความสามารถด้านการผลิตและวิศวกรรมเพื่อจัดหาโซลูชันข้อต่อโซ่ที่เหมาะสมกับสภาพการทำงานทางอุตสาหกรรมที่หลากหลาย

บทสรุป

ข้อต่อโซ่ นำเสนอโซลูชั่นที่ทนทานและใช้งานได้จริงสำหรับการส่งกำลังทางอุตสาหกรรม ด้วยโครงสร้างที่เรียบง่าย ความสามารถในการบิดสูง ความทนทานต่อการวางแนวที่ไม่ตรง และความง่ายในการบำรุงรักษา ทำให้ยังคงเป็นตัวเลือกที่เชื่อถือได้สำหรับระบบขับเคลื่อนต่างๆ ด้วยการติดตั้งและการหล่อลื่นที่เหมาะสม ข้อต่อโซ่จึงสามารถให้ประสิทธิภาพที่มั่นคงและอายุการใช้งานที่ยาวนานในการใช้งานทางอุตสาหกรรมที่หลากหลาย
