ข้อต่อไดอะแฟรมความเร็วสูง Manufacturers

บทบาทของ ข้อต่อไดอะแฟรมความเร็วสูง ในระบบส่งกำลังที่แม่นยำ

คัปปลิ้งไดอะแฟรมความเร็วสูงได้รับการออกแบบทางวิศวกรรมมาสำหรับอุปกรณ์หมุนที่ซึ่งความแม่นยำ ความเสถียร และความน่าเชื่อถือเป็นสิ่งสำคัญ ข้อต่อประเภทนี้ต่างจากข้อต่อแบบหล่อลื่นตรงที่ต้องอาศัยไดอะแฟรมโลหะบาง ๆ เพื่อส่งแรงบิดโดยไม่ต้องสัมผัสทางกายภาพระหว่างชิ้นส่วนที่เคลื่อนไหว ผลลัพธ์ที่ได้คือการเชื่อมต่อที่ปราศจากการกระตุกและปราศจากการสึกหรอ ซึ่งทำงานอย่างต่อเนื่องภายใต้ความเร็วในการหมุนสูงและสภาวะการทำงานที่มีความต้องการสูง

ในอุตสาหกรรมต่างๆ เช่น การผลิตพลังงาน การแปรรูปปิโตรเคมี และการผลิตขั้นสูง ข้อต่อไดอะแฟรมมักถูกเลือกสำหรับเครื่องจักรเทอร์โบ เนื่องจากพฤติกรรมที่คาดการณ์ได้ ความเฉื่อยต่ำ และความสามารถในการปกป้องอุปกรณ์ที่มีความละเอียดอ่อนจากความเครียดที่เกิดจากการวางแนวที่ไม่ตรง

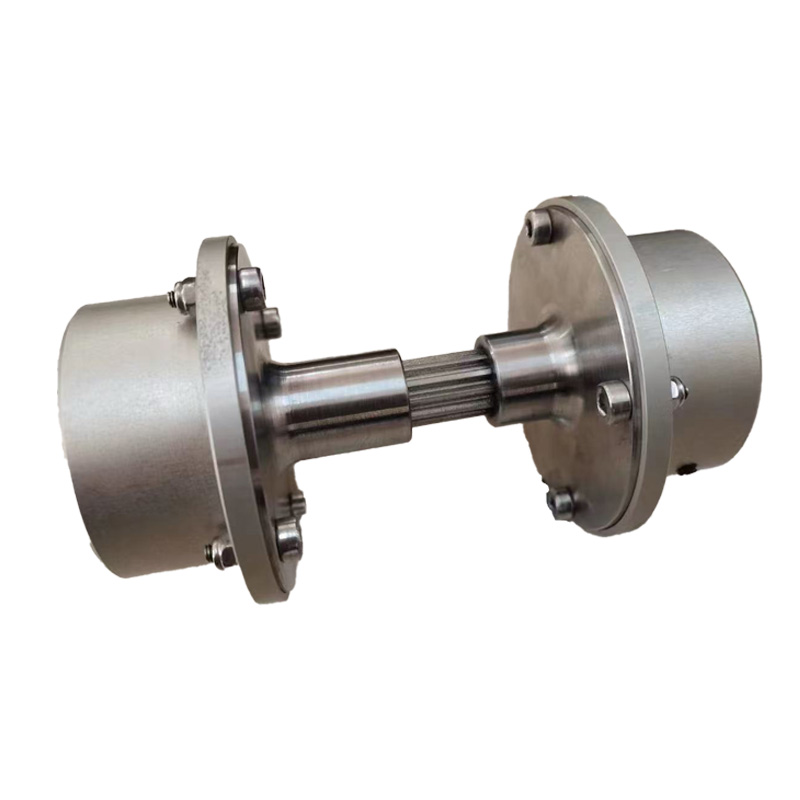

การออกแบบโครงสร้างของข้อต่อไดอะแฟรมความเร็วสูง

องค์ประกอบหลักของข้อต่อไดอะแฟรมความเร็วสูงคือไดอะแฟรมโลหะที่มีความยืดหยุ่นตั้งแต่หนึ่งตัวขึ้นไป ซึ่งโดยทั่วไปผลิตจากโลหะผสมที่มีความแข็งแรงสูง ไดอะแฟรมเหล่านี้เชื่อมต่อระหว่างหน้าแปลนหรือดุมที่ติดตั้งอยู่บนเพลาแต่ละอัน แรงบิดจะถูกส่งผ่านการเปลี่ยนรูปแบบยืดหยุ่นของไดอะแฟรม แทนที่จะส่งผ่านหน้าสัมผัสแบบเลื่อนหรือแบบกลิ้ง

การออกแบบจำนวนมากแยกเส้นทางโหลดเส้นผ่านศูนย์กลางด้านในและด้านนอก ทำให้แรงบิดไหลผ่านไดอะแฟรมได้อย่างราบรื่นในขณะที่ลดความเครียดเฉพาะที่ การจัดเรียงโครงสร้างนี้ยังช่วยลดความเสี่ยงของการกัดกร่อนแบบ fretting ซึ่งเป็นข้อกังวลทั่วไปในการประกอบแบบหมุนด้วยความเร็วสูง

การส่งแรงบิดแบบไม่มีฟันเฟือง

ข้อต่อไดอะแฟรมความเร็วสูงส่งแรงบิดผ่านการเสียรูปแบบยืดหยุ่นของวัสดุไดอะแฟรม เมื่อแรงบิดไหลผ่านเส้นผ่านศูนย์กลางภายนอกของไดอะแฟรม แรงบิดจะผ่านองค์ประกอบที่ยืดหยุ่นและออกที่เส้นผ่านศูนย์กลางด้านในที่เชื่อมต่อกับดุมด้านตรงข้าม

เนื่องจากไม่มีระยะหลบหรือการมีส่วนร่วมของฟัน การถ่ายโอนแรงบิดจึงเกิดขึ้นโดยไม่มีฟันเฟือง คุณลักษณะนี้มีความสำคัญอย่างยิ่งในคอมเพรสเซอร์และกังหันความเร็วสูง ซึ่งแม้แต่ความผิดปกติของแรงบิดเล็กน้อยก็อาจส่งผลต่อประสิทธิภาพ ระดับการสั่นสะเทือน และอายุการใช้งานของตลับลูกปืน

การดูดซึมที่ไม่ตรงแนวผ่านการยืดหยุ่นแบบยืดหยุ่น

ข้อต่อไดอะแฟรมความเร็วสูงได้รับการออกแบบมาเพื่อรองรับการวางแนวของเพลาที่ไม่ตรงผ่านการงอที่ควบคุมของไดอะแฟรม การโค้งงอนี้เกิดขึ้นโดยไม่มีการเสียดสีหรือการสึกหรอของพื้นผิว ช่วยให้คัปปลิ้งดูดซับการเคลื่อนที่ในขณะที่ยังคงรักษาเสถียรภาพของแรงบิด

• การเคลื่อนที่ตามแนวแกนที่เกิดจากการขยายตัวเนื่องจากความร้อนหรือแรงผลัก
• การวางแนวเชิงมุมอันเป็นผลมาจากความคลาดเคลื่อนในการติดตั้ง
• การชดเชยรัศมีเนื่องจากรากฐานหรือการเสียรูปของโครงสร้าง

โดยการแยกการเคลื่อนไหวเหล่านี้ภายในไดอะแฟรม คัปปลิ้งจะช่วยลดการส่งแรงที่เป็นอันตรายไปยังเพลา แบริ่ง และซีลที่เชื่อมต่ออยู่

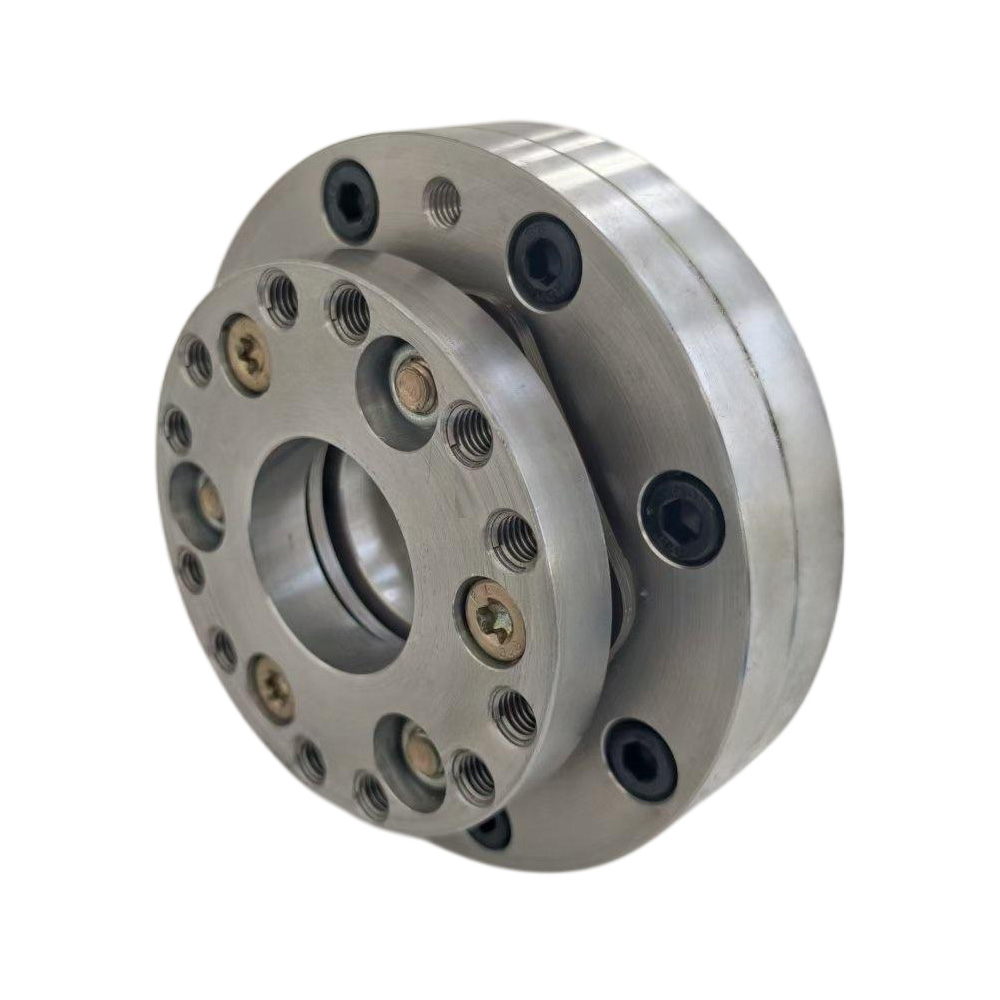

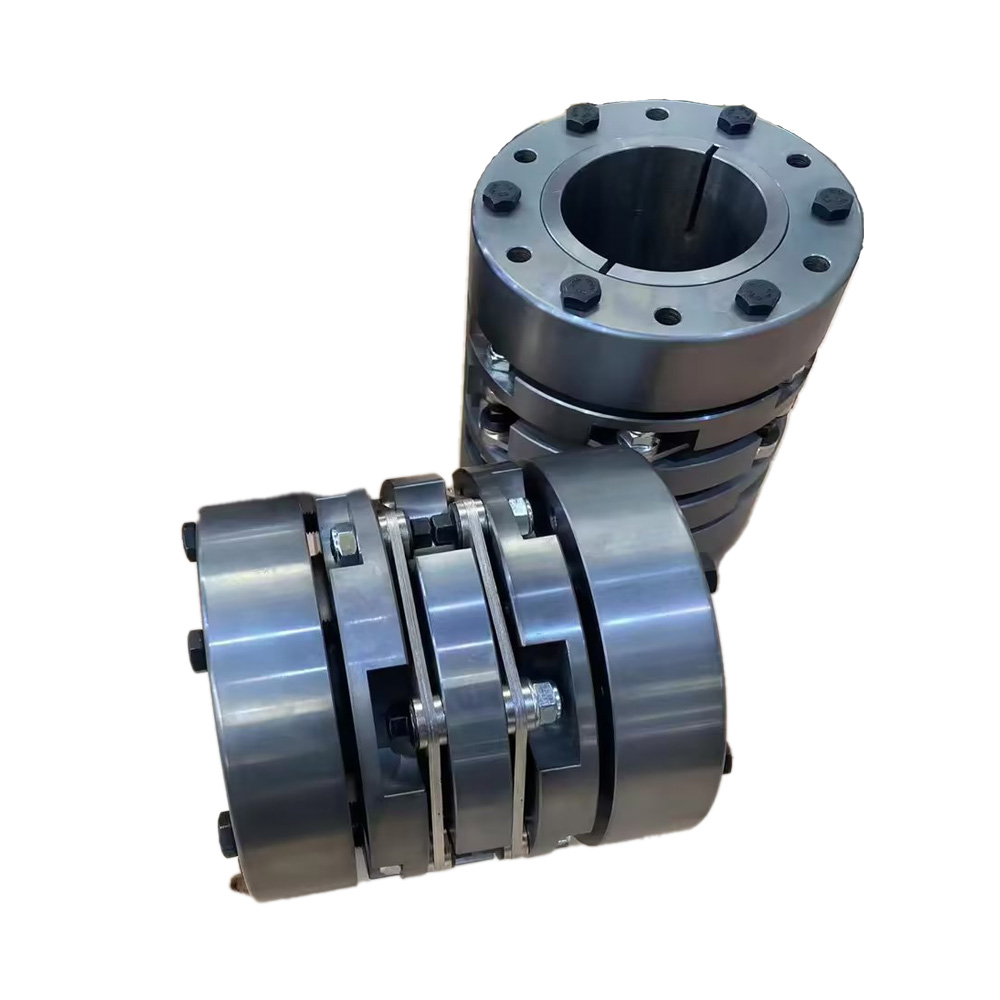

ความแข็งของแรงบิดและประสิทธิภาพแบบไดนามิก

ความแข็งแบบบิดเป็นพารามิเตอร์ประสิทธิภาพที่กำหนดของคัปปลิ้งไดอะแฟรมความเร็วสูง ด้วยการปรับความหนา เส้นผ่านศูนย์กลาง หรือจำนวนชุดไดอะแฟรม วิศวกรจึงสามารถปรับความแข็งให้ตรงกับข้อกำหนดเฉพาะของอุปกรณ์ได้

ความสามารถในการปรับแต่งนี้ช่วยเปลี่ยนความเร็ววิกฤติของระบบให้ห่างจากช่วงการทำงาน ซึ่งช่วยลดความเสี่ยงของการสั่นพ้อง ในเครื่องจักรความเร็วสูง พฤติกรรมแรงบิดที่มั่นคงจะช่วยลดระดับการสั่นสะเทือนได้โดยตรง และเพิ่มความน่าเชื่อถือในระยะยาว

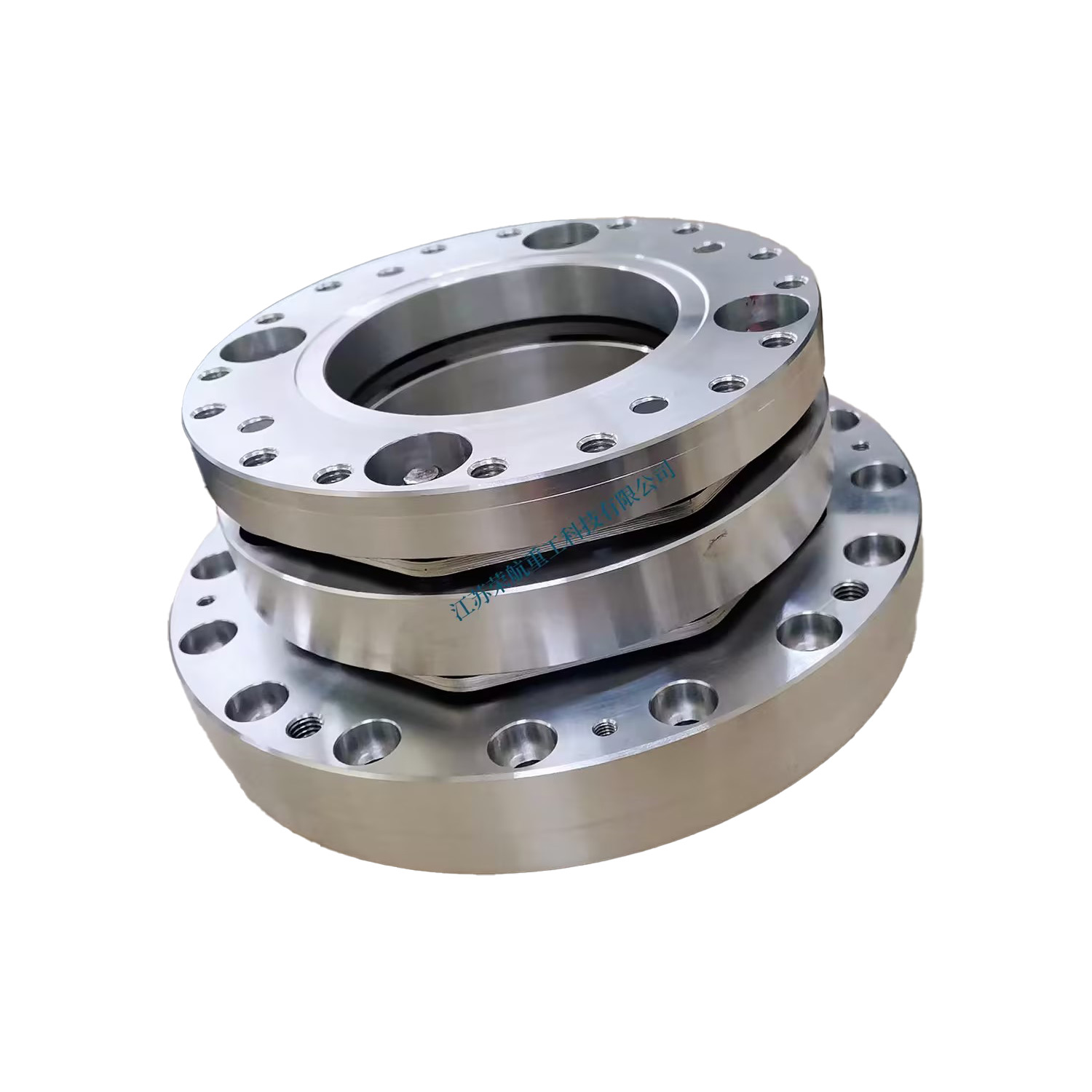

การทำงานที่ไม่ต้องบำรุงรักษาเมื่อเปรียบเทียบกับข้อต่อเกียร์

ข้อต่อไดอะแฟรมไม่จำเป็นต้องมีการหล่อลื่นต่างจากข้อต่อเกียร์ ไม่มีหน้าสัมผัสเลื่อนระหว่างโลหะกับโลหะ ทำให้ไม่จำเป็นต้องใช้จาระบีหรือระบบน้ำมัน และลดงานบำรุงรักษาตามปกติ

การทำงานที่ปราศจากการสึกหรอทำให้ข้อต่อไดอะแฟรมความเร็วสูงเหมาะสำหรับสภาพแวดล้อมที่สะอาดและการใช้งานต่อเนื่องที่ต้องลดการหยุดทำงานลง ตลอดระยะเวลาการให้บริการที่ขยายออกไป วิธีการออกแบบนี้สนับสนุนประสิทธิภาพที่สม่ำเสมอโดยไม่เสื่อมคุณภาพที่เกิดจากการปนเปื้อนของน้ำมันหล่อลื่นหรือการสึกหรอของฟัน

การใช้งานในอุปกรณ์ความเร็วสูงและสำคัญ

ข้อต่อไดอะแฟรมความเร็วสูงมักใช้ในเครื่องจักรซึ่งจำเป็นต้องมีความแม่นยำในการหมุนและความเสถียรแบบไดนามิก การออกแบบที่กะทัดรัดและพฤติกรรมทางกลที่คาดการณ์ได้สอดคล้องกับระบบอุตสาหกรรมขั้นสูง

• กังหันไอน้ำและก๊าซ
• คอมเพรสเซอร์แบบแรงเหวี่ยงและปั๊มความเร็วสูง
• ระบบผลิตไฟฟ้าและเครื่องกำเนิดไฟฟ้า
• เครื่องจักรอุตสาหกรรมที่มีความแม่นยำพร้อมขีดจำกัดการสั่นสะเทือนที่เข้มงวด

ประสบการณ์การผลิตที่แม่นยำและวิศวกรรม

การแสดงของ ข้อต่อไดอะแฟรมความเร็วสูง ขึ้นอยู่กับคุณภาพของวัสดุ ความแม่นยำในการตัดเฉือน และการควบคุมการประกอบเป็นอย่างมาก ผู้ผลิตที่มีความสามารถที่แข็งแกร่งในด้านการตัดเฉือนที่แม่นยำ การบำบัดความร้อน และการทดสอบแบบไดนามิก อยู่ในตำแหน่งที่ดีกว่าในการส่งมอบโซลูชันระบบจับยึดที่มั่นคงและเชื่อถือได้

ด้วยประสบการณ์ระยะยาวในเทคโนโลยีข้อต่อขั้นสูงและระบบส่งกำลังงานหนัก Jiangsu Rokang Heavy Industry Technology Co., Ltd. ใช้ความเชี่ยวชาญด้านวิศวกรรมเพื่อพัฒนาโซลูชันข้อต่อที่ตอบสนองความต้องการของการใช้งานที่มีความเร็วสูงและโหลดสูงในหลายอุตสาหกรรม

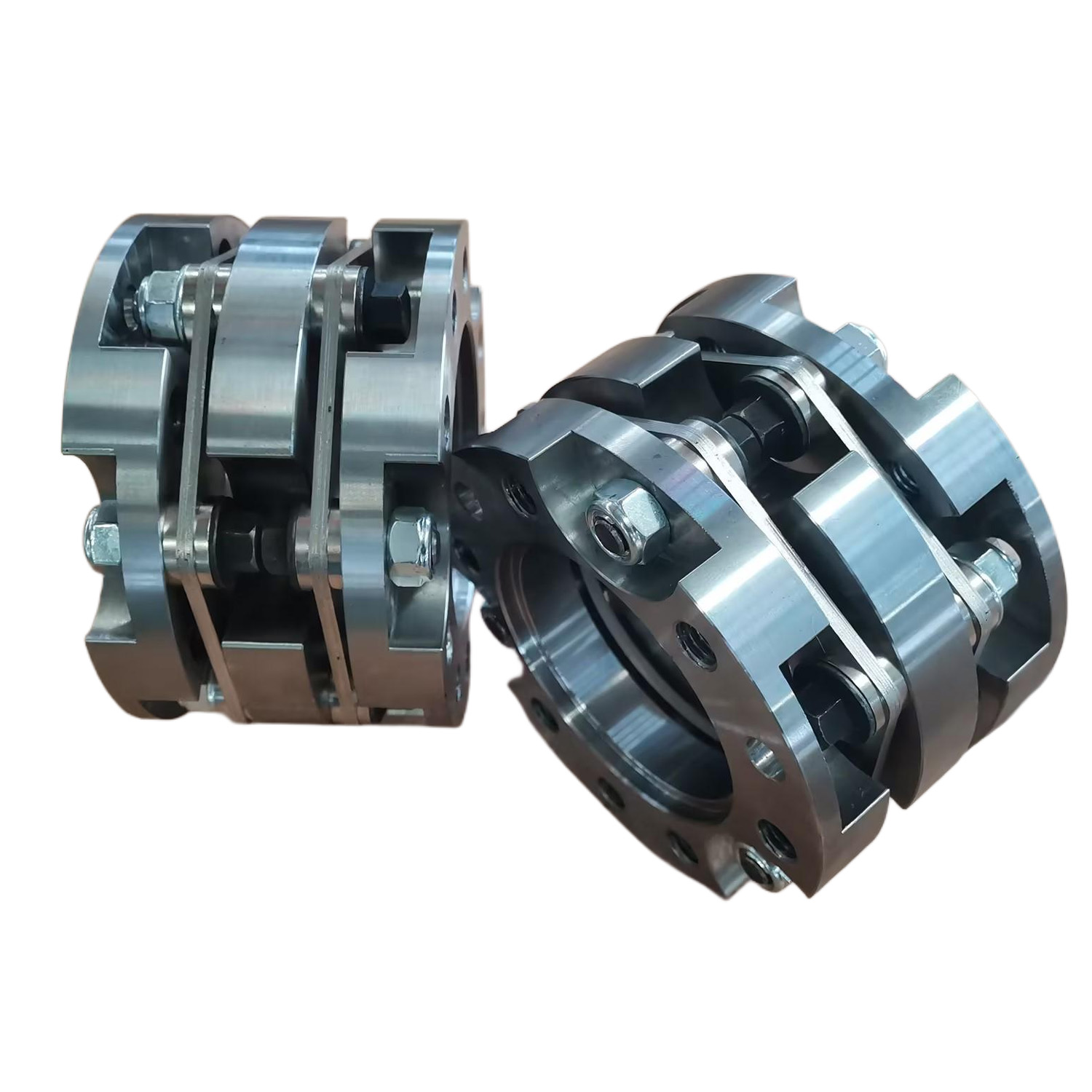

การเปรียบเทียบระหว่างข้อต่อไดอะแฟรมและข้อต่อเกียร์

บทสรุป

คัปปลิ้งไดอะแฟรมความเร็วสูงมอบโซลูชันที่แม่นยำและเชื่อถือได้สำหรับระบบส่งกำลังสมัยใหม่ ซึ่งความเร็ว ความแม่นยำในการวางแนว และการควบคุมการสั่นสะเทือนเป็นสิ่งสำคัญ ด้วยการถ่ายโอนแรงบิดแบบยืดหยุ่น การทำงานที่ไม่ต้องบำรุงรักษา และคุณลักษณะไดนามิกที่ปรับแต่งได้ สิ่งเหล่านี้จึงสนับสนุนประสิทธิภาพที่มั่นคงในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง ในขณะที่เครื่องจักรความเร็วสูงยังคงพัฒนาต่อไป ข้อต่อไดอะแฟรมยังคงเป็นองค์ประกอบสำคัญในการบรรลุเสถียรภาพและประสิทธิภาพในการปฏิบัติงานในระยะยาว
