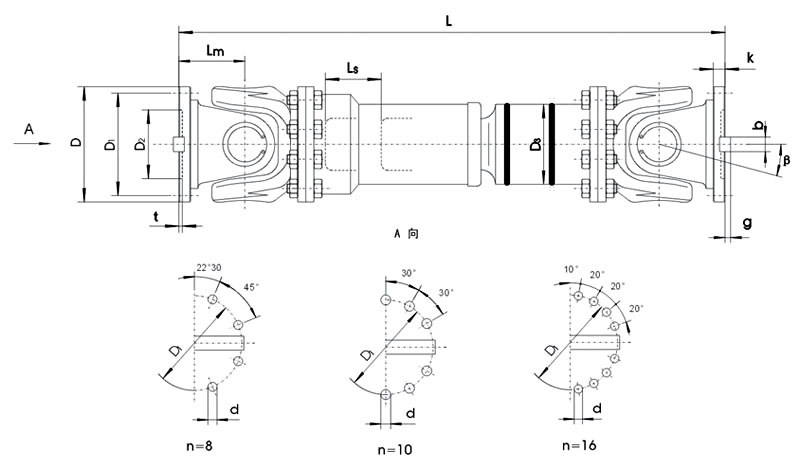

RSK-SWC BF ข้อต่ออเนกประสงค์หน้าแปลนเหลื่อมเหลื่อมมาตรฐานขนาดใหญ่ ประสิทธิภาพการส่งผ่านสูง

ชดเชยการเยื้องศูนย์เชิงมุมขนาดใหญ่

การออกแบบที่กะทัดรัดพร้อมความสามารถในการรับน้ำหนักสูง

ประสิทธิภาพการส่งผ่านสูง

ความน่าเชื่อถือสูงและการบำรุงรักษาค่อนข้างง่าย

เหมาะสำหรับสภาพแวดล้อมที่รุนแรง

เพลาคาร์ดานหรือที่เรียกว่าข้อต่อคาร์ดาน ข้อต่อฮุค หรือข้อต่อยู) เป็นส่วนประกอบพื้นฐานที่ใช้กันอย่างแพร่หลายในระบบขับเคลื่อนแบบกลไก หน้าที่หลักของมันคือการเชื่อมต่อเพลาสองตัวที่มีแกนไม่เรียงกันและส่งแรงบิดและการเคลื่อนที่แบบหมุนระหว่างเพลาเหล่านั้น หลักการทำงานของมันขึ้นอยู่กับกลไกการเชื่อมโยงทรงกลม ทำให้เพลาที่เชื่อมต่อสร้างมุมรวม (โดยทั่วไปสูงถึง 15°-20°) ภายในระนาบ และชดเชยแนวแกน รัศมี และเชิงมุมเล็กน้อย

การมีเพศสัมพันธ์แบบข้อต่อสากลเดี่ยวทั่วไปส่วนใหญ่ประกอบด้วยส่วนประกอบต่อไปนี้:

แอก (แอกขับเคลื่อนและแอกขับเคลื่อน): ปลายตะเกียบรูปตัวยูหรือแอกที่ติดอยู่กับเพลา

Cross Shaft/Spider (Cruciform): ส่วนประกอบหลักประกอบด้วยบันทึกรองแหนบสี่อันที่จัดเรียงเป็นรูปกากบาท

แบริ่งลูกกลิ้งเข็ม / แบริ่งธรรมดา: ติดตั้งระหว่างวารสารเพลาขวางและรูแอกเพื่อลดแรงเสียดทานและการสึกหรอ

ฝาครอบตลับลูกปืน / แหวนล็อค (วงแหวน): ใช้เพื่อยึดและปิดผนึกตลับลูกปืน ป้องกันการถอดแยกชิ้นส่วน

เพื่อเอาชนะความผันผวนของความเร็วโดยธรรมชาติของข้อต่อเดี่ยว การปฏิบัติงานด้านวิศวกรรมมักใช้การจัดเรียง "ข้อต่อสากลคู่" ตามลำดับ การตั้งค่านี้ต้องเป็นไปตามกฎการติดตั้งที่ว่า "เพลาอินพุตและเพลาเอาท์พุตสัมพันธ์กับเพลากลางเท่ากัน และแอกที่ปลายทั้งสองของเพลากลางอยู่ในระนาบเดียวกัน" เพื่อให้เกิดการส่งผ่านด้วยความเร็วคงที่

ชดเชยการเยื้องศูนย์เชิงมุมขนาดใหญ่:

ข้อได้เปรียบที่โดดเด่นที่สุด ข้อต่อเดี่ยวสามารถรองรับมุมการทำงานที่ค่อนข้างใหญ่ได้ (โดยทั่วไปคือ 15°-25° สูงสุดถึง 35° ด้วยการออกแบบพิเศษ) ทำให้เหมาะอย่างยิ่งสำหรับการเชื่อมต่อเพลาที่มีข้อผิดพลาดในการติดตั้งที่สำคัญหรืออาจมีการเคลื่อนไหวสัมพันธ์กันระหว่างการทำงาน

การออกแบบที่กะทัดรัดพร้อมความสามารถในการรับน้ำหนักสูง:

โครงสร้างค่อนข้างเรียบง่ายแต่แข็งแกร่ง มักหล่อจากเหล็กโลหะผสมที่มีความแข็งแรงสูง สามารถส่งแรงบิดได้สูงมาก เหมาะสำหรับเครื่องจักรที่ใช้งานหนัก (เช่น โรงรีด เรือ อุปกรณ์ทำเหมือง)

ประสิทธิภาพการส่งผ่านสูง:

ด้วยแบริ่งลูกกลิ้งเข็ม การสูญเสียแรงเสียดทานน้อยที่สุด ทำให้ได้อัตราประสิทธิภาพ 98%-99.9%

ความน่าเชื่อถือสูงและการบำรุงรักษาค่อนข้างง่าย:

แข็งแรงทนทานมีอายุการใช้งานยาวนานเมื่อหล่อลื่นอย่างเหมาะสม ความล้มเหลวมักปรากฏให้เห็นจากการสึกหรอบนเพลาขวางหรือแบริ่ง ซึ่งค่อนข้างจะเปลี่ยนได้ง่าย

เหมาะสำหรับสภาพแวดล้อมที่รุนแรง:

สามารถทำงานได้ในสภาพแวดล้อมที่เต็มไปด้วยฝุ่น ชื้น หรือสภาพแวดล้อมที่มีอุณหภูมิเปลี่ยนแปลง เมื่อติดตั้งฝาครอบป้องกันหรือซีล

ฟิลด์แอปพลิเคชันหลัก:

อุตสาหกรรมยานยนต์: ระบบเพลาขับ เชื่อมต่อระบบส่งกำลังกับเพลาขับ

เครื่องจักรทางโลหการ: กลไกการขับเคลื่อนสำหรับโรงรีด เครื่องยืดผม

เครื่องจักรในงานก่อสร้าง: สถานที่ที่ต้องการการส่งกำลังมุมสูงในรถเครน รถขุด รถปั๊มคอนกรีต ฯลฯ

เครื่องจักรกระดาษ อุตสาหกรรมทางทะเล เครื่องจักรเหมืองแร่สำหรับงานหนัก: อุปกรณ์ที่ส่งแรงบิดสูงและเกี่ยวข้องกับการเยื้องศูนย์ของเพลา
