ข้อมูลจำเพาะ

ชดเชยการเยื้องศูนย์เชิงมุมขนาดใหญ่

การออกแบบที่กะทัดรัดพร้อมความสามารถในการรับน้ำหนักสูง

ประสิทธิภาพการส่งผ่านสูง

ความน่าเชื่อถือสูงและการบำรุงรักษาค่อนข้างง่าย

เหมาะสำหรับสภาพแวดล้อมที่รุนแรง

ในการใช้งานจริง จะแบ่งออกเป็นประเภทงานหนัก งานปานกลาง งานเบา และงานขนาดเล็กตามขนาดของแรงบิดที่ส่งผ่าน ข้อต่อสากลสำหรับงานหนักมักใช้ในเครื่องจักรโลหะ เครื่องจักรกลหนัก เครื่องจักรปิโตรเลียม เครื่องจักรก่อสร้าง เครื่องจักรในการยกและขนส่ง ฯลฯ ข้อต่อสากลสำหรับงานปานกลางและงานเบามักใช้ในยานพาหนะ เช่น รถยนต์ และตู้รถไฟ เช่นเดียวกับในเครื่องจักรอุตสาหกรรมเบา ข้อต่ออเนกประสงค์ขนาดเล็กส่วนใหญ่จะใช้สำหรับการส่งผ่านการเคลื่อนไหว โดยทั่วไปในเครื่องจักรที่มีความแม่นยำและกลไกการควบคุม

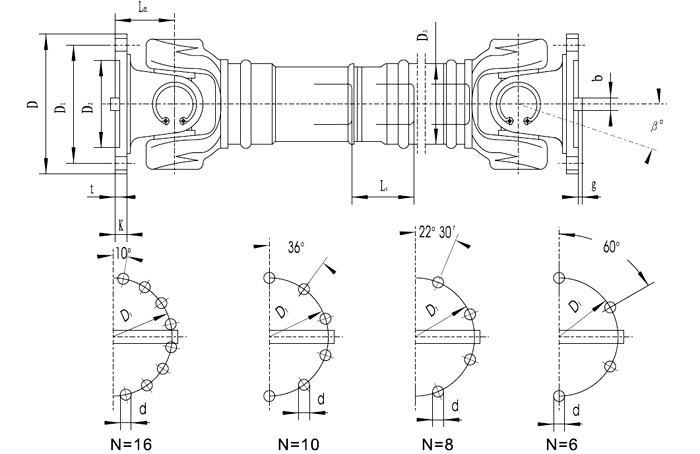

พี/เอ็น	เส้นผ่านศูนย์กลางทางยุทธวิธี D/มม	แรงบิดที่กำหนด Tn/kN.m	แรงบิดเมื่อยล้า Tf/kN.ม	การกระจัดตามแนวแกน ลิตร/มม	การจัดแนวเชิงมุมβ/(。)	ขนาด (มม.)				โมเมนต์ความเฉื่อยแบบไดนามิก (kg·m2)			น้ำหนัก (กก.)
						ลิม	D3		ล	ลิม	เพิ่มขึ้น 100 มม		ลิม	เพิ่มขึ้น 100 มม
SWC100BH	100	1.25	0.63	≤25	55	390		60		0.0044		0.00019	6.10		0.35
SWC120BH	120	2.5	1.25	≤25	80	485		70		0.0109		0.00044	10.8		0.55
SWC150BH	150	5	2.5	≤25	80	590		89		0.0423		0.00157	24.5		0.85
SWC180BH	180	12.5	6.3	≤25	100	810		114		0.1750		0.0070	70.0		2.5
SWC225BH	225	40	20	≤15	140	920		152		0.5380		0.0234	122		4.9
SWC250BH	250	63	31.5	≤15	140	1035		168		0.9660		0.0277	172		5.3
SWC285BH	285	90	45	≤15	140	1190		194		2.0110		0.0510	263		6.3
SWC315BH	315	125	63	≤15	140	1315		219		3.6050		0.0795	382		8.0
SWC350BH	350	180	90	≤15	150	1410		267		7.0530		0.2219	582		15.0
SWC390BH	390	250	125	≤15	170	1590		267		12.164		0.2219	738		15.0
SWC440BH	440	355	180	≤15	190	1875		325		21.420		0.4744	1190		21.7
SWC490BH	490	500	250	≤15	190	1985		325		32.860		0.4744	1452		21.7
SWC550BH	550	710	355	≤15	240	2300		426		68.920		1.3570	2380		34

อธิบาย

ข้อต่ออเนกประสงค์ (หรือที่เรียกว่าข้อต่อ Cardan, ข้อต่อ Hooke หรือข้อต่อ U) เป็นส่วนประกอบพื้นฐานที่ใช้กันอย่างแพร่หลายในระบบขับเคลื่อนแบบกลไก หน้าที่หลักของมันคือการเชื่อมต่อเพลาสองตัวที่มีแกนไม่เรียงกันและส่งแรงบิดและการเคลื่อนที่แบบหมุนระหว่างเพลาเหล่านั้น หลักการทำงานของมันขึ้นอยู่กับกลไกการเชื่อมโยงทรงกลม ทำให้เพลาที่เชื่อมต่อสร้างมุมรวม (โดยทั่วไปสูงถึง 15°-20°) ภายในระนาบ และชดเชยแนวแกน รัศมี และเชิงมุมเล็กน้อย

การมีเพศสัมพันธ์แบบข้อต่อสากลเดี่ยวทั่วไปส่วนใหญ่ประกอบด้วยส่วนประกอบต่อไปนี้:

แอก (แอกขับเคลื่อนและแอกขับเคลื่อน): ปลายตะเกียบรูปตัวยูหรือแอกที่ติดอยู่กับเพลา

Cross Shaft/Spider (Cruciform): ส่วนประกอบหลักประกอบด้วยบันทึกรองแหนบสี่อันที่จัดเรียงเป็นรูปกากบาท

แบริ่งลูกกลิ้งเข็ม / แบริ่งธรรมดา: ติดตั้งระหว่างวารสารเพลาขวางและรูแอกเพื่อลดแรงเสียดทานและการสึกหรอ

ฝาครอบตลับลูกปืน / แหวนล็อค (วงแหวน): ใช้เพื่อยึดและปิดผนึกตลับลูกปืน ป้องกันการถอดแยกชิ้นส่วน

เพื่อเอาชนะความผันผวนของความเร็วโดยธรรมชาติของข้อต่อเดี่ยว การปฏิบัติงานด้านวิศวกรรมมักใช้การจัดเรียง "ข้อต่อสากลคู่" ตามลำดับ การตั้งค่านี้ต้องเป็นไปตามกฎการติดตั้งที่ว่า "เพลาอินพุตและเพลาเอาท์พุตสัมพันธ์กับเพลากลางเท่ากัน และแอกที่ปลายทั้งสองของเพลากลางอยู่ในระนาบเดียวกัน" เพื่อให้เกิดการส่งผ่านด้วยความเร็วคงที่

ชดเชยการเยื้องศูนย์เชิงมุมขนาดใหญ่:

ข้อได้เปรียบที่โดดเด่นที่สุด ข้อต่อเดี่ยวสามารถรองรับมุมการทำงานที่ค่อนข้างใหญ่ได้ (โดยทั่วไปคือ 15°-25° สูงสุดถึง 35° ด้วยการออกแบบพิเศษ) ทำให้เหมาะอย่างยิ่งสำหรับการเชื่อมต่อเพลาที่มีข้อผิดพลาดในการติดตั้งที่สำคัญหรืออาจมีการเคลื่อนไหวสัมพันธ์กันระหว่างการทำงาน

การออกแบบที่กะทัดรัดพร้อมความสามารถในการรับน้ำหนักสูง:

โครงสร้างค่อนข้างเรียบง่ายแต่แข็งแกร่ง มักหล่อจากเหล็กโลหะผสมที่มีความแข็งแรงสูง สามารถส่งแรงบิดได้สูงมาก เหมาะสำหรับเครื่องจักรที่ใช้งานหนัก (เช่น โรงรีด เรือ อุปกรณ์ทำเหมือง)

ประสิทธิภาพการส่งผ่านสูง:

ด้วยแบริ่งลูกกลิ้งเข็ม การสูญเสียแรงเสียดทานน้อยที่สุด ทำให้ได้อัตราประสิทธิภาพ 98%-99.9%

ความน่าเชื่อถือสูงและการบำรุงรักษาค่อนข้างง่าย:

แข็งแรงทนทานมีอายุการใช้งานยาวนานเมื่อหล่อลื่นอย่างเหมาะสม ความล้มเหลวมักปรากฏให้เห็นจากการสึกหรอบนเพลาขวางหรือแบริ่ง ซึ่งค่อนข้างจะเปลี่ยนได้ง่าย

เหมาะสำหรับสภาพแวดล้อมที่รุนแรง:

สามารถทำงานได้ในสภาพแวดล้อมที่เต็มไปด้วยฝุ่น ชื้น หรือสภาพแวดล้อมที่มีอุณหภูมิเปลี่ยนแปลง เมื่อติดตั้งฝาครอบป้องกันหรือซีล

ฟิลด์แอปพลิเคชันหลัก:

อุตสาหกรรมยานยนต์: ระบบเพลาขับ เชื่อมต่อระบบส่งกำลังกับเพลาขับ

เครื่องจักรทางโลหการ: กลไกการขับเคลื่อนสำหรับโรงรีด เครื่องยืดผม

เครื่องจักรในงานก่อสร้าง: สถานที่ที่ต้องการการส่งกำลังมุมสูงในรถเครน รถขุด รถปั๊มคอนกรีต ฯลฯ

เครื่องจักรกระดาษ อุตสาหกรรมทางทะเล เครื่องจักรเหมืองแร่สำหรับงานหนัก: อุปกรณ์ที่ส่งแรงบิดสูงและเกี่ยวข้องกับการเยื้องศูนย์ของเพลา
