ข้อต่อเกียร์ Manufacturers

ความเข้าใจ ข้อต่อเกียร์ ในระบบส่งกำลังสำหรับงานหนัก

คัปปลิ้งเกียร์เป็นตัวเชื่อมต่อเชิงกลที่ใช้กันอย่างแพร่หลาย ออกแบบมาเพื่อส่งแรงบิดสูงระหว่างเพลาหมุนที่ไม่อยู่ในแนวเดียวกันอย่างสมบูรณ์ ด้วยการใช้การเชื่อมต่อระหว่างฟันเฟืองภายนอกบนดุมและฟันเฟืองภายในภายในปลอก คัปปลิ้งเกียร์จึงสามารถถ่ายโอนแรงบิดได้อย่างมั่นคง ในขณะเดียวกันก็ควบคุมการเคลื่อนที่ระหว่างเพลาได้ หลักการทางโครงสร้างนี้ทำให้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมซึ่งมีความผันผวนของโหลด การโก่งตัวของเพลา และพิกัดความเผื่อในการติดตั้งเป็นเรื่องปกติ

เมื่อเปรียบเทียบกับคัปปลิ้งแบบยืดหยุ่นหรือแบบยาง คัปปลิ้งเกียร์มุ่งเน้นไปที่ความแข็งแรงทางกลและความแข็งแกร่งแบบบิด โครงสร้างที่กะทัดรัดรองรับความหนาแน่นของพลังงานสูง ซึ่งมักจำเป็นในอุปกรณ์โลหะวิทยา สายพานลำเลียงหนัก โรงรีด และปั๊มขนาดใหญ่

หลักการทำงานของข้อต่อเกียร์

คัปปลิ้งเกียร์มาตรฐานประกอบด้วยดุมสองตัวที่ติดตั้งอยู่บนเพลาขับและเพลาขับเคลื่อน พร้อมด้วยปลอกหนึ่งหรือสองอันที่โอบล้อมดุม ดุมมีฟันเฟืองภายนอก ในขณะที่ปลอกถูกตัดเฉือนด้วยฟันเฟืองภายในที่สอดคล้องกัน แรงบิดถูกส่งผ่านการประกบกันอย่างต่อเนื่องของฟันเหล่านี้

เพื่อรองรับการเยื้องศูนย์ของเพลา ฟันเฟืองจึงมักสวมมงกุฎ ช่วยให้ฟันเลื่อนเล็กน้อยระหว่างการทำงาน ชดเชยการกระจัดเชิงมุม รัศมี และแนวแกน โดยไม่รบกวนการส่งกำลัง การหล่อลื่นที่เหมาะสมระหว่างพื้นผิวฟันจะช่วยลดแรงเสียดทานและการสึกหรอระหว่างการเคลื่อนไหวนี้

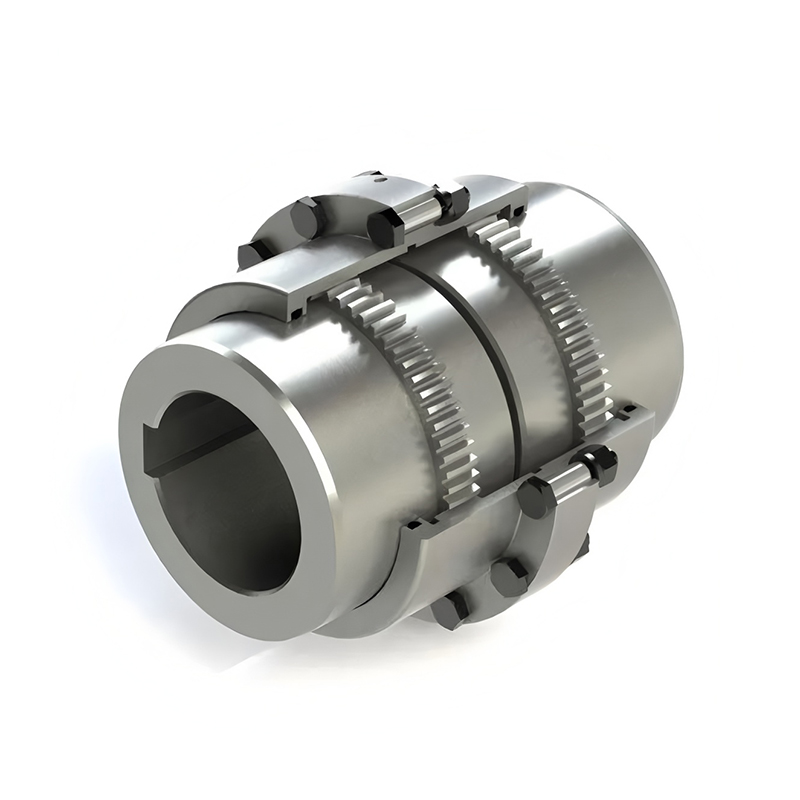

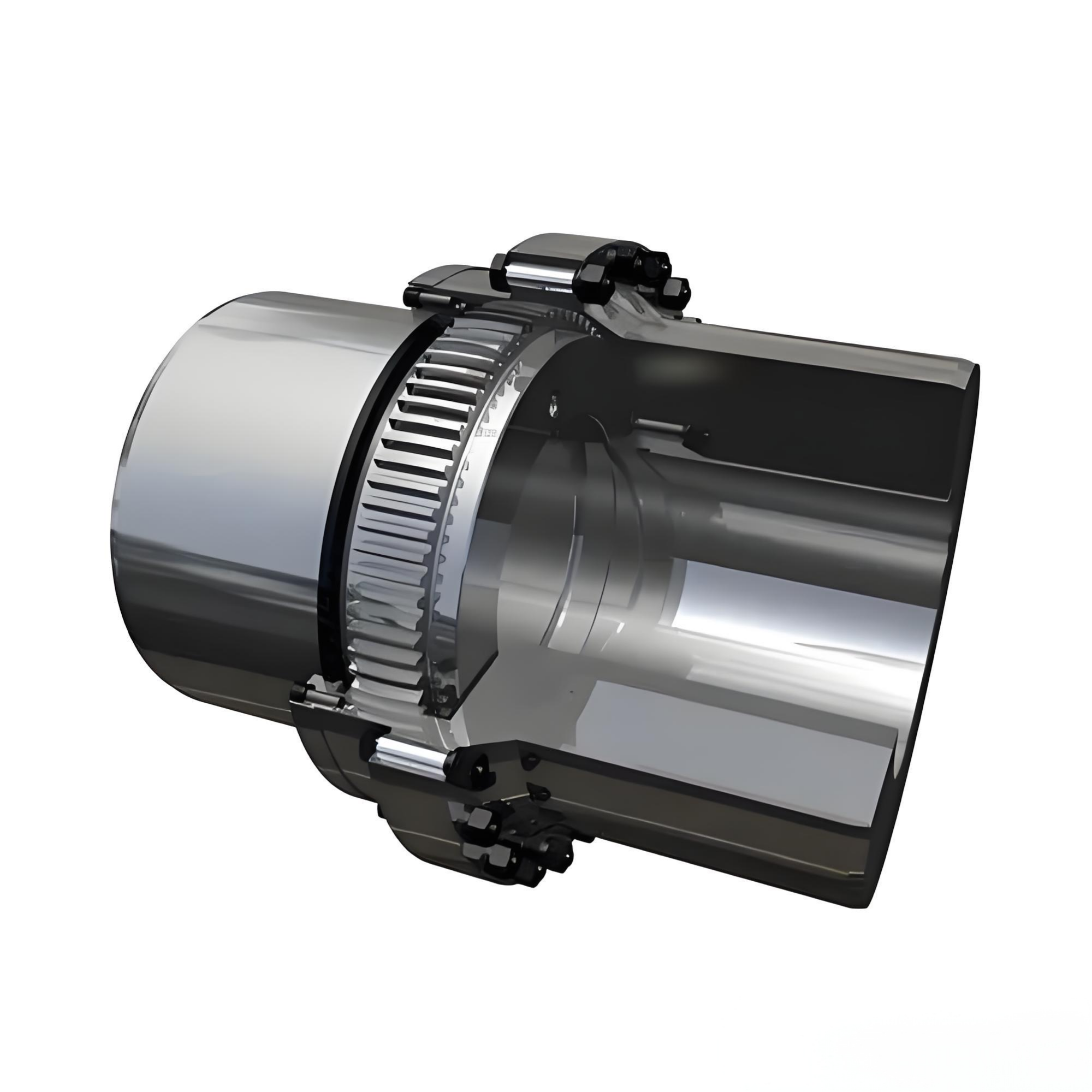

ข้อต่อดรัมเกียร์ และลักษณะโครงสร้าง

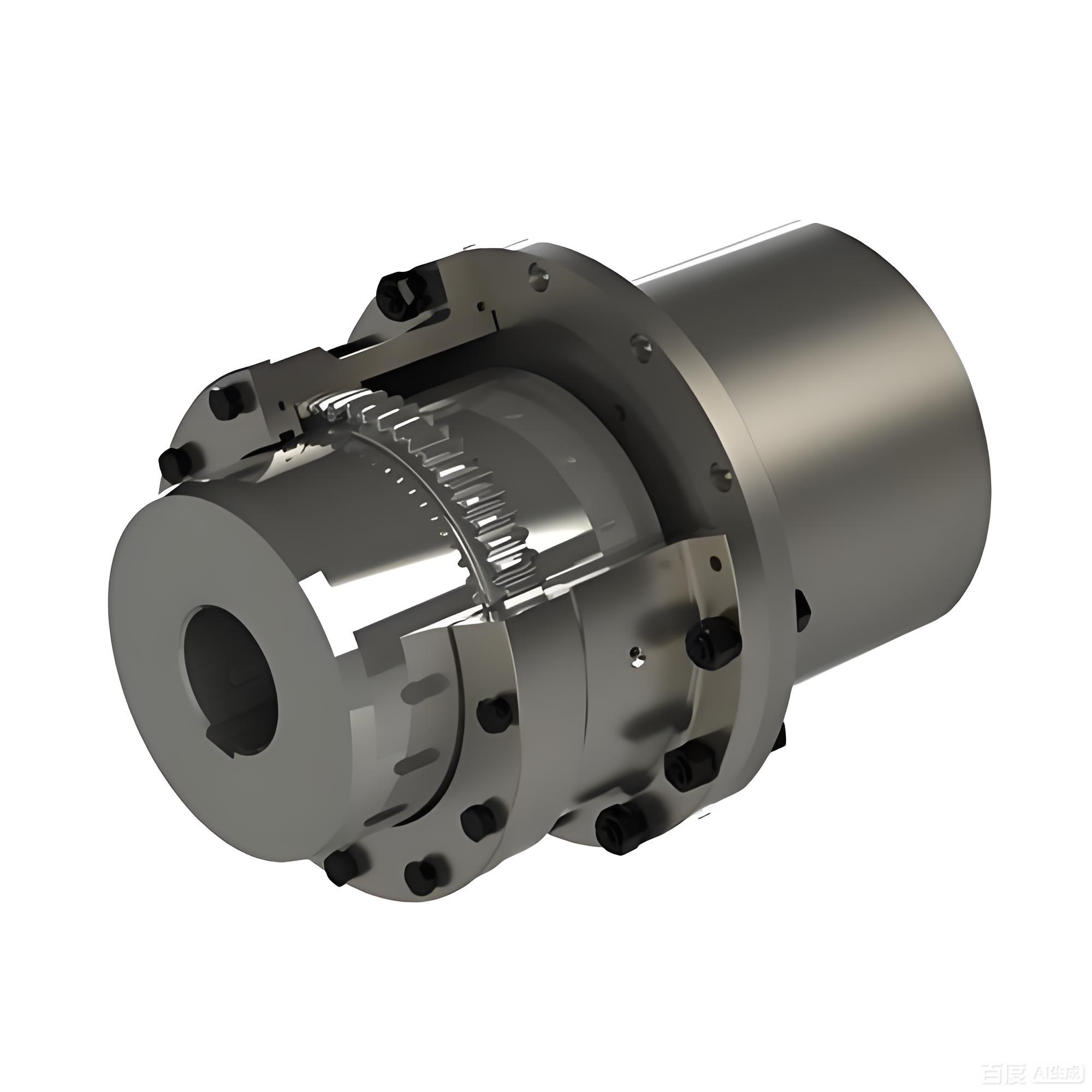

คัปปลิ้งเฟืองดรัมเป็นข้อต่อเฟืองชนิดพิเศษที่ปลอกใช้โปรไฟล์รูปดรัม การออกแบบนี้จะเพิ่มพื้นที่สัมผัสระหว่างฟันเฟืองระหว่างการทำงานที่ไม่ตรงแนว ซึ่งกระจายโหลดอย่างสม่ำเสมอทั่วพื้นผิวฟัน

ในการใช้งานที่มีน้ำหนักมาก เช่น เครื่องจักรรีดเหล็กและเหมืองแร่ คัปปลิ้งเฟืองดรัมจะช่วยลดความเครียดเฉพาะที่ และปรับปรุงเสถียรภาพในการปฏิบัติงาน รูปทรงของโครงสร้างดรัมเฟืองรองรับการเคลื่อนที่เชิงมุมที่ใหญ่ขึ้น ขณะเดียวกันก็รักษาการส่งผ่านแรงบิดที่สม่ำเสมอ

ความสามารถในการชดเชยแนวที่ไม่ตรง

หน้าที่หลักอย่างหนึ่งของคัปปลิ้งเกียร์และดรัมเกียร์คัปปลิ้งคือความสามารถในการจัดการกับการวางแนวที่ไม่ตรงหลายประเภท ความสามารถนี้จำเป็นในระบบกลไกขนาดใหญ่ที่อาจเกิดการขยายตัวเนื่องจากความร้อน การทรุดตัวของฐานราก หรือการโก่งตัวของเพลาระหว่างการทำงาน

• การวางแนวเชิงมุมที่เกิดจากการเอียงของเพลา
• การจัดแนวแนวรัศมีที่เกิดจากการชดเชยเพลาขนาน
• การกระจัดของแกนเนื่องจากการขยายตัวทางความร้อนหรือการเปลี่ยนแปลงโหลด

โครงฟันที่ครอบฟันมีบทบาทสำคัญในการทำให้เกิดการเคลื่อนไหวเหล่านี้ ขณะเดียวกันก็รักษาการยึดเกาะระหว่างส่วนประกอบที่จับคู่ได้อย่างมั่นคง

ความจุแรงบิดและความหนาแน่นของกำลัง

คัปปลิ้งเกียร์ขึ้นชื่อในเรื่องความสามารถในการส่งแรงบิดที่สูงมากภายในขอบเขตที่ค่อนข้างเล็ก การสัมผัสระหว่างโลหะกับโลหะระหว่างฟันเฟืองช่วยให้สามารถรับน้ำหนักที่เกินความสามารถของข้อต่อแบบยืดหยุ่นหลายประเภท

ความสามารถในการบิดสูงนี้ทำให้คัปปลิ้งเกียร์เหมาะสำหรับการใช้งานในพื้นที่จำกัดแต่ต้องการเอาท์พุตเชิงกลสูง คัปปลิ้งเฟืองดรัมช่วยเสริมคุณลักษณะนี้ให้ดียิ่งขึ้นโดยการปรับปรุงการแบ่งโหลดภายใต้สภาวะที่ไม่ตรงแนว

การใช้งานทางอุตสาหกรรมของข้อต่อเกียร์และดรัมเกียร์

เนื่องจากความแข็งแรงของโครงสร้างและความเสถียรในการทำงาน คัปปลิ้งเกียร์และดรัมเกียร์จึงถูกนำไปใช้อย่างกว้างขวางในอุตสาหกรรมหนัก การใช้งานรองรับการทำงานอย่างต่อเนื่องในระบบที่ต้องเผชิญกับโหลดกระแทกและสภาพการทำงานที่แปรผัน

• การขับเคลื่อนโรงรีดในการผลิตเหล็กและโลหะที่ไม่ใช่เหล็ก
• ปั๊ม พัดลม และคอมเพรสเซอร์ขนาดใหญ่ในโรงงานไฟฟ้าและปิโตรเคมี
• สายพานลำเลียงและอุปกรณ์ยกในการทำเหมืองแร่และการขนถ่ายวัสดุเทกอง
• ระบบขับเคลื่อนทางทะเลและอุปกรณ์ทางรถไฟ

ข้อควรพิจารณาในการบำรุงรักษาและการหล่อลื่น

การหล่อลื่นมีบทบาทสำคัญในอายุการใช้งานของคัปปลิ้งเกียร์ จาระบีหรือน้ำมันจะสร้างฟิล์มป้องกันบนพื้นผิวฟันเฟือง ช่วยลดแรงเสียดทานและลดการสึกหรอระหว่างการเคลื่อนไหวที่สัมพันธ์กัน

การตรวจสอบซีล สภาพน้ำมันหล่อลื่น และพื้นผิวฟันเป็นประจำช่วยรักษาการทำงานที่มั่นคง การจัดตำแหน่งเพลาที่ถูกต้องระหว่างการติดตั้งยังช่วยลดภาระที่ผิดปกติบนส่วนประกอบข้อต่ออีกด้วย

ความแข็งแกร่งด้านการผลิตเบื้องหลังข้อต่อเกียร์ที่เชื่อถือได้

Jiangsu Rokang Heavy Industry Technology Co., Ltd. ได้พัฒนาขีดความสามารถด้านการผลิตที่ครอบคลุม ครอบคลุมถึงการออกแบบเครื่องจักรกล การตัดเฉือนที่มีความแม่นยำ การอบชุบด้วยความร้อน และการเชื่อม ด้วยอุปกรณ์การประมวลผลที่สมบูรณ์และระบบตรวจสอบคุณภาพ บริษัทสนับสนุนการผลิตข้อต่อเกียร์และข้อต่อดรัมเกียร์อย่างสม่ำเสมอสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง

ด้วยการวิจัยระยะยาวและความร่วมมือกับสถาบันวิจัยทางวิทยาศาสตร์ Rokang ได้ขยายกลุ่มผลิตภัณฑ์ไปสู่โซลูชันข้อต่อที่มีความแม่นยำ โหลดหนัก และความเร็วสูง ผลิตภัณฑ์เหล่านี้ถูกนำไปใช้ในอุตสาหกรรมโลหะวิทยา เหมืองแร่ ปิโตรเคมี การขนส่ง และทางทะเล โดยเป็นไปตามเงื่อนไขการปฏิบัติงานที่หลากหลาย

การเปรียบเทียบข้อต่อแบบเฟืองมาตรฐานและข้อต่อแบบดรัมเกียร์

บทสรุป

คัปปลิ้งเกียร์และดรัมเกียร์คัปปลิ้งยังคงเป็นส่วนประกอบสำคัญในระบบส่งกำลังงานหนัก ความแข็งแรงทางกล ความสามารถในการบิดสูง และความสามารถในการรองรับการวางแนวที่ไม่ตรง ช่วยให้การทำงานมีเสถียรภาพในสภาพแวดล้อมทางอุตสาหกรรมที่ซับซ้อน ด้วยการสนับสนุนจากกระบวนการผลิตขั้นสูงและประสบการณ์การใช้งาน โซลูชั่นข้อต่อเหล่านี้ยังคงมีบทบาทสำคัญในอุปกรณ์อุตสาหกรรมสมัยใหม่
