ข้อมูลจำเพาะ

สำหรับคัปปลิ้งเกียร์ที่เชื่อมต่อผ่านเพลาหรือปลอกกลาง ความเร็ววิกฤตจะต้องได้รับการตรวจสอบเมื่อเพลาหรือปลอกกลางยาวเกินไป หนักเกินไป หรือทำงานที่ความเร็วรอบสูง

โมเดล	แรงบิดที่กำหนด Tn/Npm	ความเร็วที่อนุญาต ไม่มี/r.นาที-1	เส้นผ่านศูนย์กลางรูเพลา ด1\ดี2	ความยาวรูเพลา L		D0	D	D2	D4	B	F	C	ค1	ค2	น้ำหนัก เมตร/กก	ช่วงเวลาแห่งความเฉื่อย ฉัน/กก.m2	ปริมาณจาระบีหล่อลื่น /มล
				Y	J1,Z1
WGZ1	710	4000	12,14	32	--	160 200 250	122	98	60	58	30	30	--	--	5.62	0.0078	0.11
			16,18,19	42								20
			20,22,24	52								10
			25,28	62	44							3	19	18
			30,32,35,38	82	60								23	12
			40,42	112	84								29	12
WGZ2	1250	4000	22,24	52	--	200 250 315	150	118	77	68	30	20	--	--	9.65	0.022	0.12
			25,28	62								10
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55,56	112	84								29	16
WGZ3	2500	4000	22,24	52	--	200 250 315	170	140	90	80	30	33	--	--	16.5	0.047	0.2
			25,28	62								23
			30,32,35,38	82	60							3	23	25
			40,42,45,48,50,55,56	112	84								29	16
			60,63	142	107								36
WGZ4	4500	3000	30,32,35,38	82	--	250 315 400	200	160	112	90	30	13	--	--	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84							3	29	17
			60,63,65,70,71,75	142	107								36
			80	172	132								41
WGZ5	7100	3000	30,32,35,38	82	--	315 400	225	180	128	100	30	23	--	--	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84							3	29	19
			60,63,65,70,71,75	142	107								36
			80,85,90	172	132								--
WGZ6	10000	3000	32,35,38	82	--	315 400	245	200	145	112	30	35	--	--	51.3	0.29	0.65
			40,42,45,48,50,55,56	112								5
			60,63,65,70,71,75	142	107								38	20
			80,85,90,95	172	132								43
			100	212	167								48
WGZ7	14000	2500	32,35,38	82	--	400 500	272	230	160	122	30	45	--	--	68	0.53	0.8
			40,42,45,48,50,55,56	112								15
			60,63,65,70,71,75	142	107							5	38	20
			80,85,90,95	172	132								43
			100,110	202	167								48
WGZ8	20000	2500	55,56	112	--	400 450	290	245	176	136	30	29	--	--	79	0.71	0.95
			60,63,65,70,71,75	142	107							5	38	34
			80,85,90,95	172	132								43	20
			100,110,120,125	212	167								48	20
WGZ9	25000	2000	65,70,71,75	142	107	400 500 630	315	265	190	140	30	5	38	38	106.5	1.05	1.3
			80,85,90,95	172	132								43	28
			100,110,120,125	212	167								48
			130,140	252	202								53
WGZ10	40000	2000	75	142	--	400 500 630	355	300	225	165	30	28	--	--	159	1.74	1.6
			80,85,90,95	172	132							5	43	38
			100,110,120,125	212	167								48	28
			130,140,150	252	202								53
			160	302	242								63
WGZ11	56000	1700	85,90,95	172	--	500 630 710	412	345	256	180	40	15	--	--	215	3.67	5
			100,110,120,125	212	162							8	51	32
			130,140,150	252	202								56
			160,170,180	302	242								--
WGZ12	80000	1700	120,125	212	162	500 630 710	440	375	288	207	40	8	51	45	303	6.4	3.4
			130,140,150	252	202								56	32
			160,170,180	302	242								66
			190,200	352	282								76
WGZ13	112000	1700	140,150	252	202	630 710	490	425	320	235	50	8	56	38	391	10.45	4.4
			160,170,180	302	242								66	32
			190,200,220	352	282								76
WGZ14	160000	1500	160,170,180	302	242	710 800	545	462	362	265	50	10	68	32	523	17.48	6.4
			190,200,220	352	282								78
			240,250,260	410	330								--	10

อธิบาย

คัปปลิ้งเกียร์เป็นตัวเชื่อมต่อเชิงกลที่มีแรงบิดสูงสำหรับเพลาที่ไม่ใช่คอลลิเนียร์ โดยใช้ฟันเฟืองภายใน/ภายนอกในปลอกเพื่อส่งกำลังในขณะที่ชดเชยการเยื้องศูนย์เชิงมุม รัศมี และแนวแกน ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานในอุตสาหกรรมหนัก เช่น โรงถลุงเหล็ก ปั๊ม และสายพานลำเลียงที่ความหนาแน่นของกำลังสูงและความน่าเชื่อถือเป็นสิ่งสำคัญ แม้ว่าจะต้องมีการหล่อลื่นที่เหมาะสมและการบำรุงรักษาเพื่ออายุการใช้งานที่ยาวนานก็ตาม

มันทำงานอย่างไร

ส่วนประกอบ: ดุมสองตัว (พร้อมฟันเฟืองภายนอก) ติดอยู่กับเพลาแต่ละอัน เชื่อมต่อกันด้วยปลอก (พร้อมฟันเฟืองภายใน)

การชดเชยการเยื้องศูนย์: ฟันเฟืองช่วยให้สามารถเคลื่อนที่ได้ งอเพื่อจัดการกับการวางแนวเชิงมุม (จากด้านหนึ่งไปอีกด้านหนึ่ง) แนวรัศมี (ออฟเซ็ต) และแนวแกน (จากปลายถึงปลาย) ระหว่างเพลา

การส่งผ่านแรงบิด: การสัมผัสพื้นผิวสูงระหว่างฟันเฟืองที่ครอบฟันทำให้การถ่ายโอนกำลังแรงบิดสูงมีประสิทธิภาพพร้อมทั้งความแข็งเกร็งของแรงบิดที่ยอดเยี่ยม

คุณสมบัติหลักและคุณประโยชน์

แรงบิดสูง: สามารถรองรับโหลดแรงบิดที่สูงมากได้

กะทัดรัด: มีอัตราส่วนกำลังต่อน้ำหนักสูง ติดตั้งได้ในพื้นที่แคบ

เชื่อถือได้: ให้อายุการใช้งานยาวนานพร้อมการหล่อลื่นที่เหมาะสม

อเนกประสงค์: มีให้เลือกหลายรูปแบบ (ข้อต่อเดี่ยว/คู่ ครึ่งแข็ง/ยืดหยุ่น) สำหรับความต้องการที่แตกต่างกัน

การใช้งาน

ลูกกลิ้งขับเคลื่อน (อุตสาหกรรมเหล็ก กระดาษ)

ปั๊ม พัดลม สายพานลำเลียง

อุปกรณ์ผลิตไฟฟ้า

การบำรุงรักษา

ต้องใช้การหล่อลื่น (จาระบี) เป็นระยะเพื่อปกป้องฟันเฟือง

การวางแนวที่เหมาะสมระหว่างการติดตั้งเป็นสิ่งสำคัญสำหรับความน่าเชื่อถือและอายุการใช้งานที่ยืนยาว

ข้อต่อเกียร์: ประเภท การเลือก และการหล่อลื่นคู่มือ

08 Jul, 2026

วิธีที่เฟืองคัปปลิ้งส่งแรงบิดระหว่างเพลาที่ไม่ตรงแนว ดุมสองอันที่มีฟันเฟืองภายนอก พันด้วยปลอกที่มีฟันภายในเข้ากัน — นั่นคือรูปทรงหลักที่อยู่เบื้องหล...

การเปรียบเทียบระหว่างข้อต่อสากลแบบเพลาขวางทางอุตสาหกรรมและข้อต่อสากล CV แบบกรงลูกปืน

03 Jul, 2026

ความแตกต่างหลักระหว่างข้อต่อสากลเพลาขวางทางอุตสาหกรรมและลูกบอล กรง ประเภท ข้อต่อสากลที่มีความเร็วคงที่ ขึ้นอยู่กับควา...

ข้อต่อสปริงเซอร์เพนไทน์: ฟังก์ชัน คุณประโยชน์ และการใช้งาน

03 Jul, 2026

ทำความเข้าใจกับข้อต่อสปริงเซอร์เพนไทน์ A ข้อต่อสปริงคดเคี้ยว เป็นอุปกรณ์ทางกลเฉพาะที่ออกแบบมาเพื่อเชื่อมต่อเพลาหมุนสองตัวในขณะที่รองรับกา...

มุ่งเน้นไปที่อุตสาหกรรมข้อต่อ

24 Jun, 2026

ในขณะที่ช่วง "แผนห้าปีฉบับที่ 15" ทั่วโลกเริ่มต้นขึ้น ตลาดส่วนประกอบระบบส่งกำลังทางอุตสาหกรรมกำลังนำเสนอโอกาสและความท้าทายรอบใหม่ อุตสาหกรรมข้อต่อในปี 256...

การเลือกข้อต่อเพลาในปี 2026: ประเภท ประสิทธิภาพ และคู่มือการใช้งาน

23 Jun, 2026

การเปลี่ยนแปลงที่เกิดขึ้นในโรงงานในขณะนี้ สายการบรรจุยาทางตอนใต้ของจีนเริ่มสร้างข้อผิดพลาดด้านตำแหน่งภายใน 500 ชั่วโมงแรกของการทำงาน มอเตอร์ก็โอเค เ...

ได้รับการติดต่อ

ที่อยู่อีเมลของคุณจะไม่ถูกเผยแพร่ ช่องที่ต้องกรอกมีเครื่องหมาย *

ติดต่อเรา

มีโครงการอยู่ในใจหรือไม่? ติดต่อกับเรา!

เรายินดีที่จะตอบคำถามของคุณ กรุณากรอกแบบฟอร์มนี้ และทีมงานมืออาชีพของเราจะติดต่อกลับโดยเร็วที่สุด

โทร: +86-511-85728317 / +86-511-85728316

โทรศัพท์: +86-13861355442

อีเมล์: [email protected]

ที่อยู่บริษัท: เลขที่ 139 ถนน Jinyang, Zhenjiang, Jiangsu, China

เมนูเว็บ

ค้นหาผลิตภัณฑ์

ภาษา

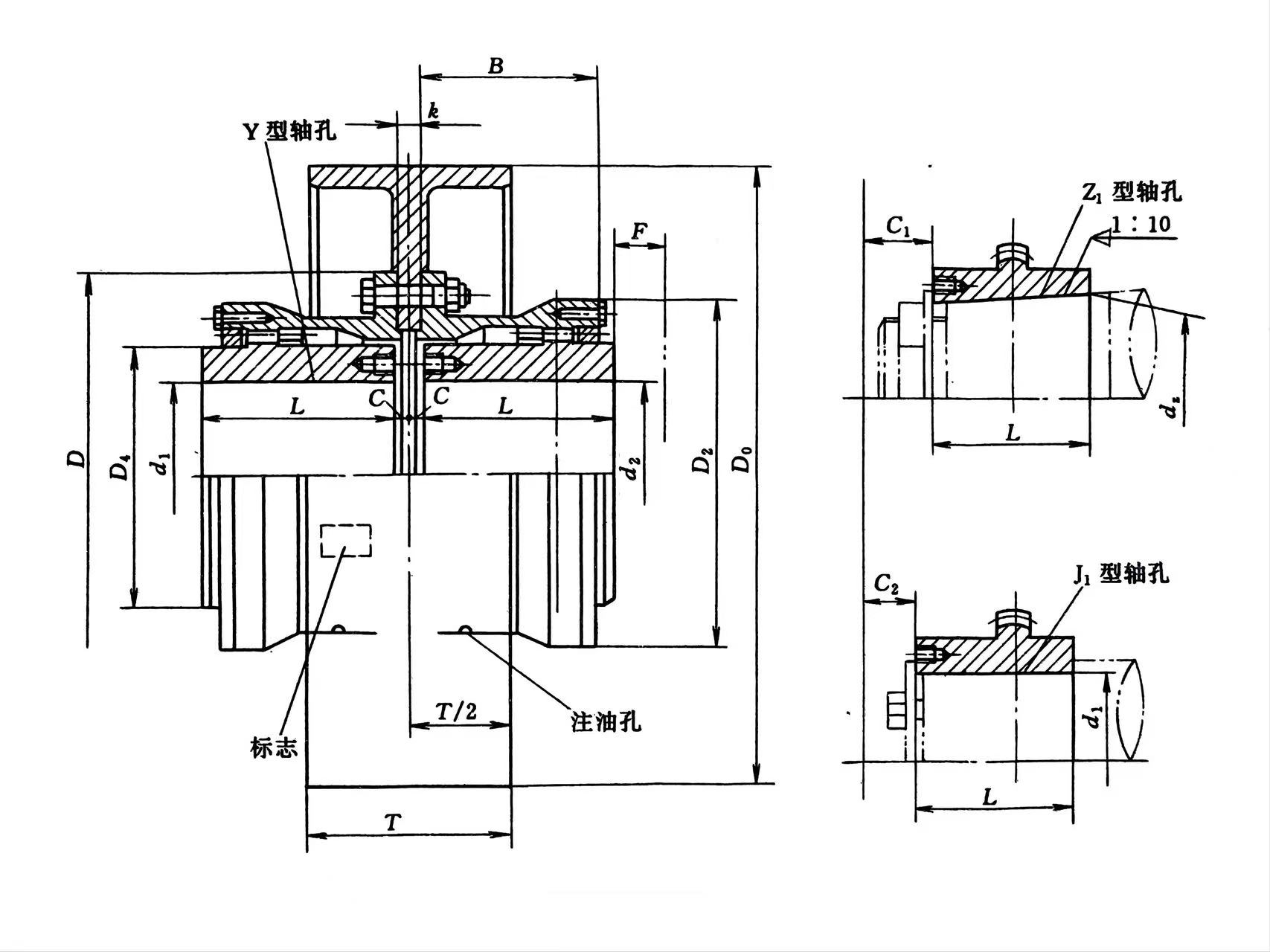

ข้อต่อดรัมฟันแบบ RSK-WGZ พร้อมล้อเบรกที่ปกติใช้ในเบรกรองเท้า
