ข้อมูลจำเพาะ

มุมการทำงาน≤18°

การขยายตัวที่อนุญาต ±12~±35

ข้อมูลจำเพาะพื้นฐาน：

ประเภท	แผนภาพ	แรงบิดที่กำหนด (N·m)	แรงบิดความล้า (N·m)	มุมการทำงานที่อนุญาต		การขยายตัว ∆	โมเมนต์ความเฉื่อย GD³ J × 10 ^-3 (กก.·ตร.ม.)
				มุมการทำงานที่อนุญาต			ลิตร=500	ลิตร=1,000	ทุกๆ 100 ของความยาว
				ในการหมุน	พักผ่อน		เพลาแข็ง	เพลากลวง	เพลาแข็ง	เพลากลวง
บีเจ75ดีเอฟ	รูปที่ 1	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
บีเจ95ดีเอฟ	รูปที่ 1	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
บีเจ125ดีเอฟ	รูปที่ 1	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
บีเจ150ดีเอฟ	รูปที่ 1	11564	4704	16°	18°	±24	160	197	1.93	5.2
บีเจ175ดีเอฟ	รูปที่ 2	15680	6713	16°	18°	±27	273	330	2.80	8.5
บีเจ200ดีเอฟ	รูปที่ 2	23912	11172	16°	18°	±29	551	660	5.50	17.8
บีเจ225ดีเอฟ	รูปที่ 2	29694	14700	16°	18°	±29	904	1010	7.40	17.8
บีเจ250ดีเอฟ	รูปที่ 2	42238	20678	18°	20°	±30	1400	1700	12.6	54
บีเจ300ดีเอฟ	รูปที่ 2	63112	29106	18°	20°	±35	2860	3200	20.2	54

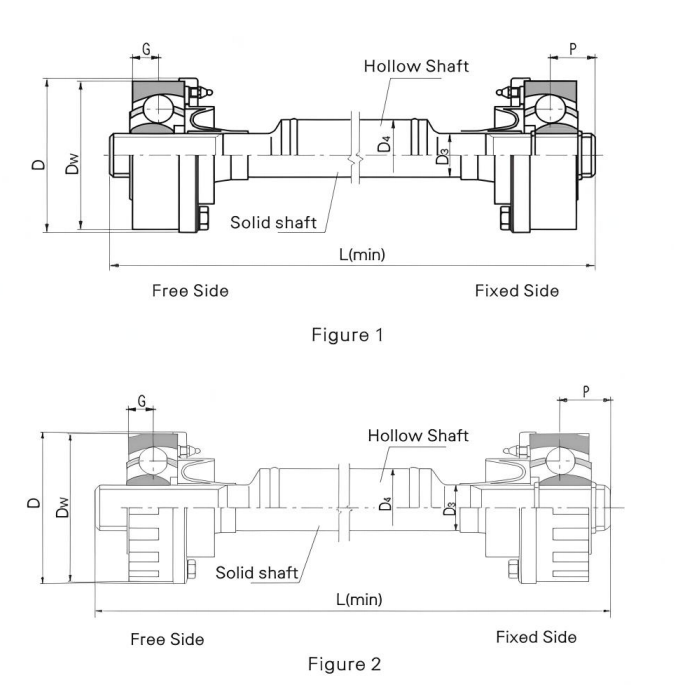

ขนาดหลัก：

ประเภท	แผนภาพ	ดว	D	G	P	เพลาแข็ง D3	เพลากลวง D4	ลิตร(นาที)
ประเภท	แผนภาพ	ดว	D	G	P	เพลาแข็ง D3	เพลากลวง D4	เพลาแข็ง	เพลากลวง
บีเจ75ดีเอฟ	รูปที่ 1	80	85	12.2	16	22	50	145	505
บีเจ95ดีเอฟ	รูปที่ 1	95	100	15.9	21	27.5	50	190	505
บีเจ125ดีเอฟ	รูปที่ 1	125	130	20.3	29	36.75	60	250	605
บีเจ150ดีเอฟ	รูปที่ 1	146	151	24.1	28	46	76	250	705
บีเจ175ดีเอฟ	รูปที่ 2	165.1	170	25.4	38	52	89	300	805
บีเจ200ดีเอฟ	รูปที่ 2	190	196	30	40	60	102	335	805
บีเจ225ดีเอฟ	รูปที่ 2	212	218	32.5	48	66	102	375	805
บีเจ250ดีเอฟ	รูปที่ 2	230	238	37.5	53	76	140	395	805
บีเจ300ดีเอฟ	รูปที่ 2	266.7	273	42	65	84	140	445	805

ลักษณะและการใช้งาน

การปรับระยะการติดตั้งและการขยายแนวแกนทำได้โดยอาศัยร่องฟันแบบเลื่อนในข้อต่ออเนกประสงค์

ส่วนใหญ่จะใช้ในการขับเคลื่อนม้วนหยิก, ม้วนปิดผนึกม้วนขัด, ม้วนความตึงเครียดขั้นสุดท้ายและม้วนบีบบนอุปกรณ์โลหะวิทยา

ตัวอย่างสัญลักษณ์:BJ125DF1000

BJ: ประเภท BJ

125: ข้อกำหนดคือ 125

DF: ประเภท DF

1,000: ความยาวคือ 1,000

อธิบาย

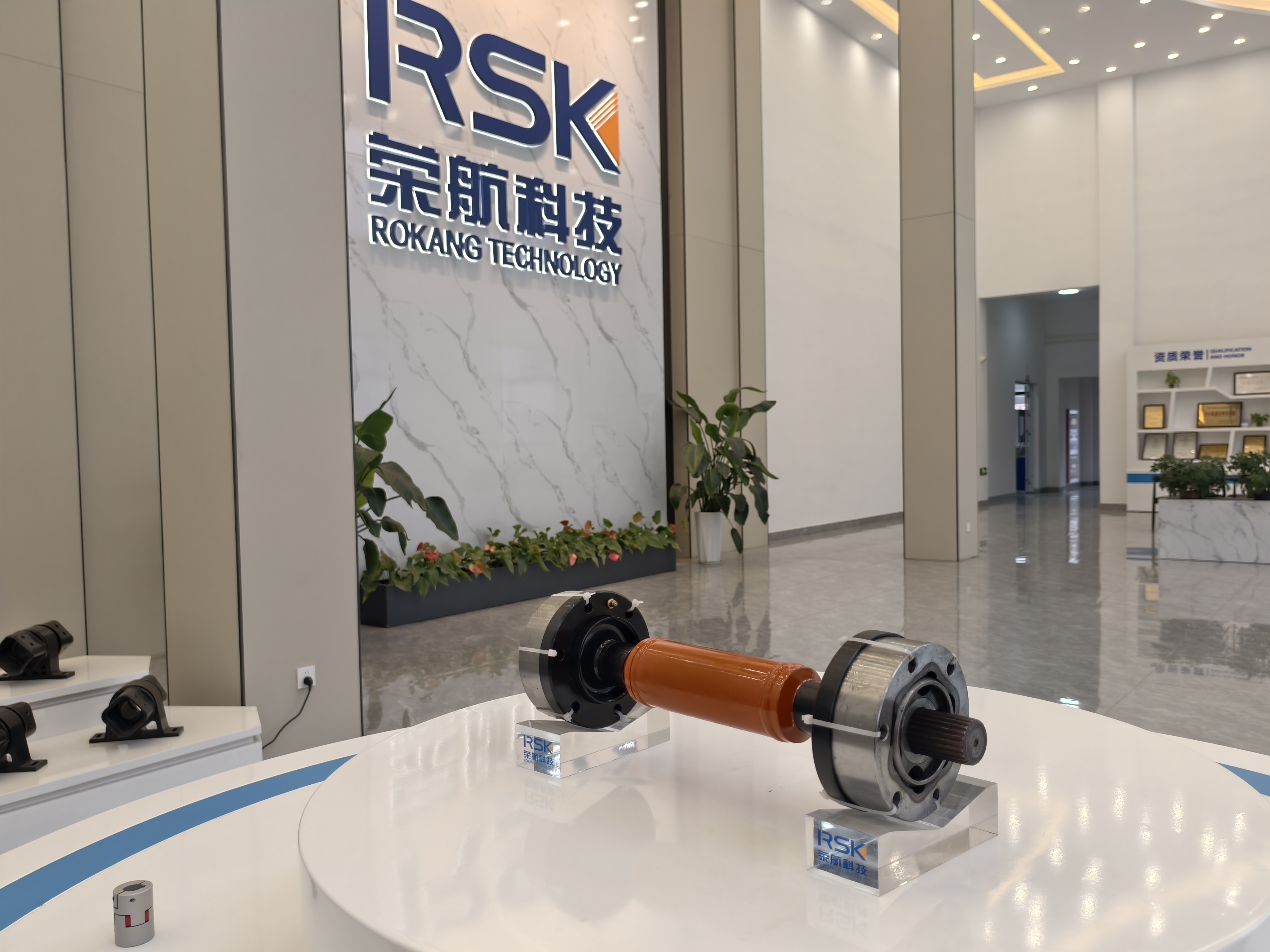

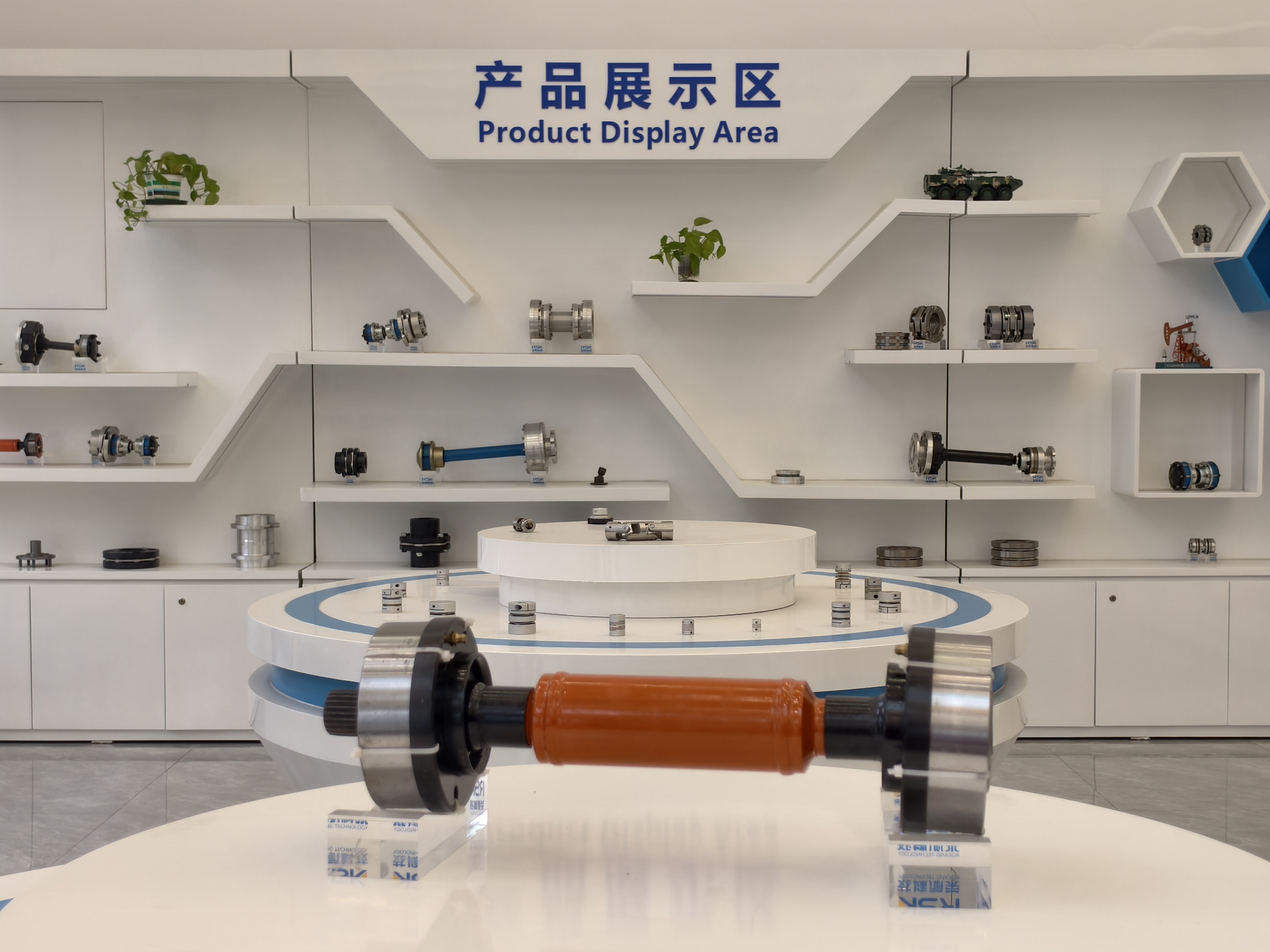

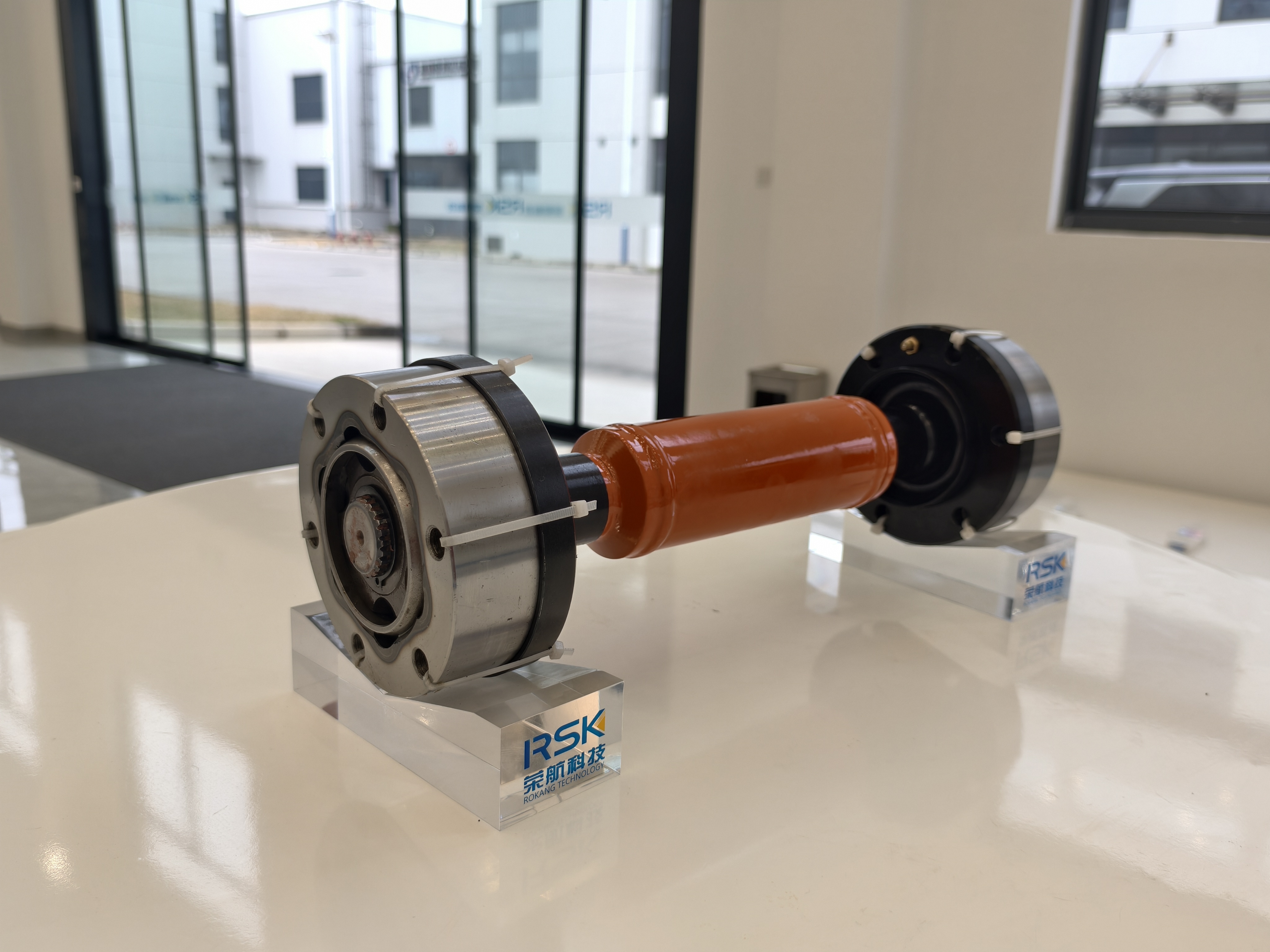

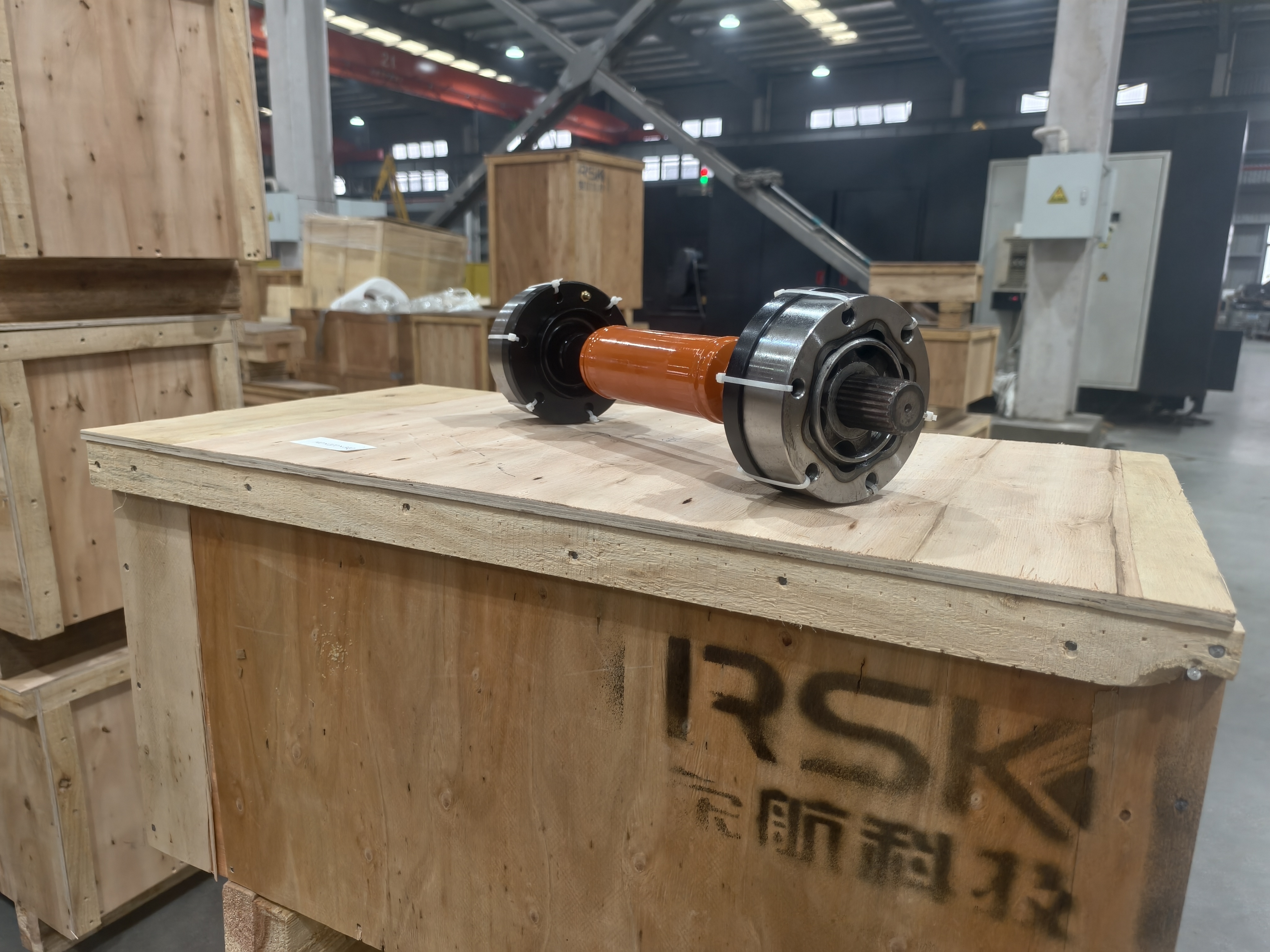

ข้อต่อ RSK CV (ข้อต่อความเร็วคงที่ของ Ball Cage) เป็นส่วนประกอบระบบส่งกำลังที่มีประสิทธิภาพสูง เรานำเสนอข้อต่อ CV ที่เชื่อถือได้และคุ้มค่า การออกแบบโครงสร้างมีความแม่นยำและส่วนใหญ่ประกอบด้วยวงแหวนรอบนอกของกรงลูกบอล วงแหวนด้านในรูปดาว กรง และลูกบอลเหล็กส่งแรง วงแหวนรอบนอกของกรงลูกปืนและวงแหวนด้านในรูปดาวเชื่อมต่ออย่างแน่นหนากับเพลาขับและเพลาขับเคลื่อนตามลำดับ จุดศูนย์กลางของลูกเหล็กส่งแรงจะอยู่ในระนาบที่ผ่านศูนย์กลางของข้อต่อและวางไว้ในร่องน้ำที่ประกอบด้วยร่องทรงกลมด้านนอกของวงแหวนรอบนอกทรงกลมและร่องทรงกลมด้านนอกของวงแหวนด้านในรูปดาว จุดศูนย์กลางของพื้นผิวทรงกลมทั้งสองนั้นตรงกับจุดศูนย์กลางของข้อต่อสากล ทำให้มั่นใจในความแม่นยำและเสถียรภาพของการทำงาน

ในแง่ของหลักการทำงาน เพื่อให้แน่ใจว่าจุดศูนย์กลางของลูกเหล็กทั้งหมดอยู่บนเส้นแบ่งครึ่งของมุมระหว่างแกนเพลาทั้งสองเสมอ ลูกเหล็กจึงถูกติดตั้งไว้ที่หน้าต่างของกรง ด้วยวิธีนี้ เมื่อมุมระหว่างเพลาขับเคลื่อนและเพลาขับเคลื่อนของคัปปลิ้งเปลี่ยนไป จุดส่งแรงสามารถยังคงอยู่บนเส้นแบ่งครึ่งของมุม เพื่อให้ความเร็วระหว่างเพลาขับและเพลาขับเคลื่อนยังคงซิงโครไนซ์ ทำให้การส่งผ่านพลังงานมีความเสถียรและมีประสิทธิภาพ

ผลิตภัณฑ์นี้มีประสิทธิภาพดีเยี่ยมในการต้านทานการสึกหรอ ส่วนประกอบหลักทำจากเหล็กทนทานต่อการสึกหรอที่มีความแข็งแรงสูง และผ่านกระบวนการขั้นสูง เช่น การตีขึ้นรูปอย่างแม่นยำและการอัดขึ้นรูปเย็น เพื่อให้มั่นใจในเสถียรภาพของโครงสร้างเหล็กภายในและปรับปรุงความต้านทานการสึกหรอของวัสดุได้อย่างมาก ในขณะเดียวกัน พื้นผิวได้รับการบำบัดเป็นพิเศษด้วยสารป้องกันการกัดกร่อนเพื่อเพิ่มความสามารถของผลิตภัณฑ์ในการต้านทานการกัดเซาะในสภาพแวดล้อมที่รุนแรง และยืดอายุการใช้งานได้อย่างมาก

มีสถานการณ์การใช้งานที่หลากหลาย โดยเฉพาะอย่างยิ่งในอุตสาหกรรมยานยนต์ โลหะวิทยา อุตสาหกรรมเบา เครื่องจักรกลหนัก และอุตสาหกรรมอื่นๆ ซึ่งการส่งผ่านเพลาภายใต้สภาวะที่มีมุมเอียงขนาดใหญ่และขนาดรัศมีที่จำกัดสามารถรับประกันการเชื่อมต่อกำลังและการส่งกำลังที่เชื่อถือได้สำหรับอุปกรณ์เครื่องจักรกลประเภทต่างๆ
