Fixed Ball Cage CV Universal Coupling Suppliers

บ้าน / สินค้า / ข้อต่อความเร็วคงที่ (CV) / ประเภทคงที่ / RSK-BJDT กรงลูกปืนคงที่ความเร็วคงที่ข้อต่อสากลแบบซิงโครนัสส่วนต่อขยายขนาดใหญ่สำหรับโลหะวิทยา

RSK-BJDT กรงลูกปืนคงที่ความเร็วคงที่ข้อต่อสากลแบบซิงโครนัสส่วนต่อขยายขนาดใหญ่สำหรับโลหะวิทยา

ติดต่อเรา

พ.ศV: RSK BJD แรงบิดสูง Arc Groove Ball CAGE Synchronous ความเร็วคงที่ Universal CVJ Coupling ถัดไป: ไม่มีบทความถัดไป

ข้อมูลจำเพาะ
อธิบาย

ข้อมูลจำเพาะ

มุมการทำงาน≤18°

ประเภทส่วนขยายขนาดใหญ่

เชื่อมต่อกับดุมหน้าแปลน

ข้อมูลจำเพาะพื้นฐาน：

ประเภท	แผนภาพ	แรงบิดที่กำหนด (N·m)	แรงบิดความล้า (N·m)	มุมการทำงานที่อนุญาต			การขยายตัว ∆	โมเมนต์ความเฉื่อย GD³ J × 10⁻ ³ (กก.·ตร.ม.)
ประเภท	แผนภาพ	แรงบิดที่กำหนด (N·m)	แรงบิดความล้า (N·m)	ในการหมุน	พักผ่อน		การขยายตัว ∆	ลิตร=1,000	ทุกๆ 100 ของความยาว
บีเจ75ดีที	รูปที่ 1	1520	588	14°		16°	100	25.3	0.49
บีเจ95ดีที	รูปที่ 1	2500	1127	14°		16°	100	52.2	0.49
บีเจ125ดีที	รูปที่ 1	5782	2744	16°		18°	100	186	0.75
บีเจ150ดีที	รูปที่ 1	11564	4704	16°		18°	110	396	1.04
บีเจ175ดีที	รูปที่ 2	15680	6713	16°		18°	110	718	8.5
บีเจ200ดีที	รูปที่ 2	23912	11172	16°		18°	110	1420	17.8
บีเจ225ดีที	รูปที่ 2	29694	14700	16°		18°	140	2277	17.8
บีเจ250ดีที	รูปที่ 2	42238	20678	18°		20°	140	3905	54
บีเจ300ดีที	รูปที่ 2	63112	29106	18°		20°	140	7195	54

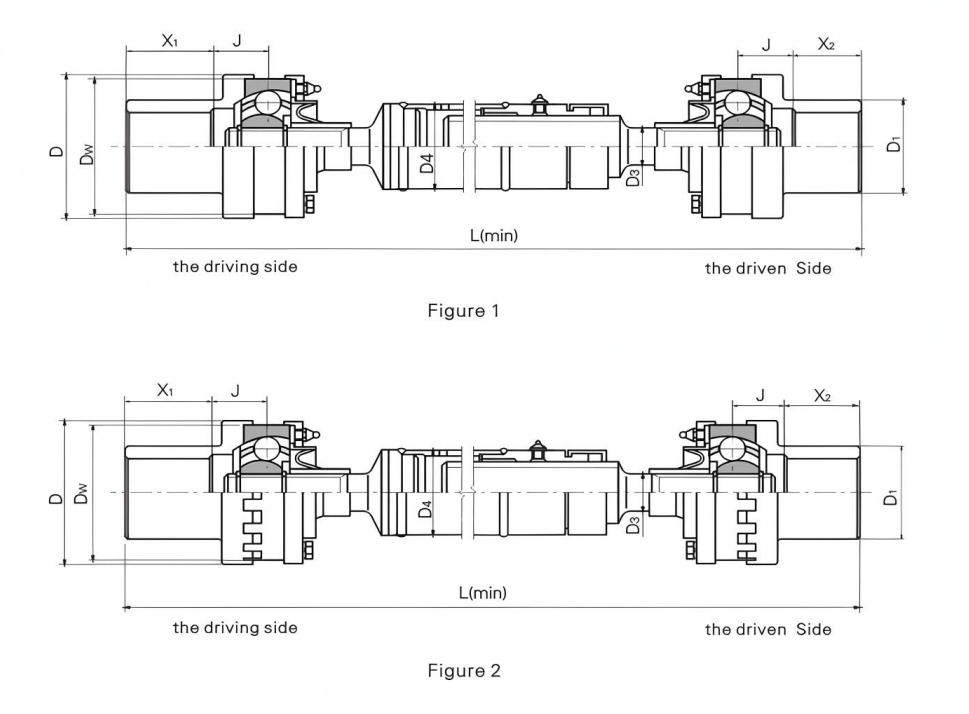

ขนาดหลัก：

ประเภท	แผนภาพ	ดว	D	D1	D3	D4	J	ลิตร(นาที)
บีเจ75ดีที	รูปที่ 1	80	85	55	22	50	26	640
บีเจ95ดีที	รูปที่ 1	95	100	65	27.5	60	32	710
บีเจ125ดีที	รูปที่ 1	125	130	90	36.75	76	42	840
บีเจ150ดีที	รูปที่ 1	146	151	105	46	76	50	970
บีเจ175ดีที	รูปที่ 2	165.1	170	120	52	89	60	1080
บีเจ200ดีที	รูปที่ 2	190	196	140	60	102	65	1120
บีเจ225ดีที	รูปที่ 2	212	218	160	66	102	70	1140
บีเจ250ดีที	รูปที่ 2	230	238	180	76	140	80	1160

หมายเหตุ :X ₁ ,เอ็กซ์ ₂ คือความยาวของปลายเพลาที่ลูกค้าตัดสินใจ

ลักษณะและการใช้งาน

การปรับระยะการติดตั้งและการขยายแกนทำได้โดยการเลื่อนร่องเข้าในข้อต่อสากล การขยายสามารถปรับได้ตามความต้องการพิเศษ ส่วนใหญ่จะใช้สำหรับการขับขี่ของม้วนหยิก ม้วนปิดผนึกม้วนขัด จบม้วนตึงและม้วนบีบบนอุปกรณ์โลหะ

ตัวอย่างสัญลักษณ์:BJ125DT1000

บีเจ:ประเภทบีเจ

125:ข้อกำหนดคือ 125

ประเภท D:D

T:การขยายตัวของร่องเพลากลาง

1,000: ความยาวคือ 1,000

อธิบาย

ส่วนต่อขยายขนาดใหญ่ของคัปปลิ้งแบบบอลกรงคงที่ความเร็วคงที่แบบซิงโครนัสสากลเป็นส่วนประกอบระบบส่งกำลังที่ผสมผสานการออกแบบที่เป็นนวัตกรรมใหม่และประสิทธิภาพที่ยอดเยี่ยม โครงสร้างอันประณีตประกอบด้วยปลอกรูปดาว (ทางวิ่งด้านใน) เปลือกลูกปืน (ทางวิ่งด้านนอก) ลูกเหล็ก ที่หนีบ ฝาครอบกันฝุ่น และกรง บนผนังด้านในของเปลือกทรงกระบอกและด้านนอกของ star sleeve การออกแบบร่องตรงทรงกระบอกอันเป็นเอกลักษณ์ โดยมีลูกเหล็กวางอยู่ในนั้นอย่างแม่นยำ รวมกับการวางตำแหน่งที่มั่นคงของลูกเหล็กข้างกรง และทางวิ่งลูกเหล็กเกียร์หล่อลื่นอย่างดี 6 ลูกบนที่นั่งลูกปืนด้านในและด้านนอก ช่วยให้มั่นใจได้ถึงการส่งกำลังที่เสถียรและมีประสิทธิภาพ

เมื่อทำงาน กำลังเริ่มต้นจากเพลาส่งกำลังและไปถึงปลายเอาต์พุตอย่างราบรื่นผ่านการนำของลูกเหล็กและเปลือกทรงกลม ไม่ว่ามุมระหว่างเพลาจะเปลี่ยนแปลงไปอย่างไรภายใต้สภาพการทำงานที่ซับซ้อน การมีเพศสัมพันธ์สามารถรับประกันการซิงโครไนซ์ความเร็วเพลาอินพุตและเพลาเอาท์พุตด้วยโครงสร้างอันชาญฉลาดเพื่อให้การส่งผ่านพลังงานราบรื่นและแม่นยำ

ในแง่ของประสิทธิภาพก็มีข้อดีทั้งหมด ประสิทธิภาพการส่งสัญญาณสูงเป็นจุดเด่นที่สำคัญ การสูญเสียกำลังเปลี่ยนแปลงเกือบเป็นเส้นตรงในช่วงความเอียงของเพลา ภายใต้สภาวะการทำงานปกติ ประสิทธิภาพการส่งผ่านสามารถเข้าถึง 0.98 ด้วยความสามารถในการชดเชยเชิงมุมที่ยอดเยี่ยม มุมระหว่างเพลาทั้งสองจึงสามารถเปลี่ยนได้อย่างยืดหยุ่นจาก 0° เป็น 45° และสามารถรองรับสภาพแวดล้อมการติดตั้งและการทำงานที่หลากหลาย ในขณะเดียวกันก็มีประสิทธิภาพในการยืดไสลด์ที่ดีซึ่งสามารถดูดซับการสั่นสะเทือนและแรงกระแทกระหว่างการทำงานของอุปกรณ์ได้อย่างมีประสิทธิภาพและลดการสูญเสียของระบบ นอกจากนี้ ช่องการหมุนของคัปปลิ้งยังได้รับการประมวลผลด้วยความแม่นยำสูง และส่วนประกอบแต่ละชิ้นจะมีตัวหมุนที่สม่ำเสมอ หลังจากการทดลองการปรับสมดุลไดนามิกอย่างเข้มงวด รับประกันความแม่นยำของการปรับสมดุลไดนามิกในระดับสูง และการดำเนินการมีเสถียรภาพและเชื่อถือได้

ในด้านยานยนต์ มันถูกใช้สำหรับเพลาขับของยานพาหนะขับเคลื่อนล้อหน้าแบบครึ่งเพลาและเพลาขับเคลื่อนของยานพาหนะขับเคลื่อนสี่ล้อเพื่อให้แน่ใจว่ากำลังส่งออกที่ราบรื่น ในเครื่องจักรอุตสาหกรรม เช่น เครื่องมือกล เครื่องจักรกลหนัก ฯลฯ ให้การสนับสนุนที่มั่นคงเพื่อให้การทำงานของอุปกรณ์มีความเสถียร ด้วยโครงสร้างที่กะทัดรัด ติดตั้งง่าย การปิดผนึกที่ดี และอายุการใช้งานที่ยาวนาน ข้อต่อเพลาขับสากลแบบซิงโครนัสแบบกรงลูกปืนคงที่แบบยืดหดได้ กลายเป็นตัวเลือกที่ดีเยี่ยมสำหรับการส่งกำลังในหลายอุตสาหกรรม
