ข้อต่อไดอะแฟรมเซอร์โวมอเตอร์ ในระบบการเคลื่อนที่ที่แม่นยำ

ข้อต่อไดอะแฟรมของเซอร์โวมอเตอร์เป็นส่วนประกอบการส่งกำลังแบบพิเศษที่ออกแบบมาเพื่อเชื่อมต่อเซอร์โวมอเตอร์กับส่วนประกอบที่ขับเคลื่อน เช่น บอลสกรู ตัวกระตุ้นเชิงเส้น หรือชุดเกียร์ที่มีความแม่นยำ บทบาทหลักของพวกเขาคือการส่งแรงบิดด้วยความแม่นยำสูง ในขณะที่ยังคงรักษาระยะฟันเฟืองเป็นศูนย์และพฤติกรรมแรงบิดที่มั่นคง ในระบบเซอร์โวประสิทธิภาพสูง คัปปลิ้งมีผลโดยตรงต่อความแม่นยำของตำแหน่ง ความเร็วในการตอบสนอง และเสถียรภาพในการทำงานในระยะยาว

เมื่อเปรียบเทียบกับข้อต่อแบบยืดหยุ่นทั่วไป ข้อต่อไดอะแฟรมจะถูกเลือกโดยเน้นที่ความแม่นยำและประสิทธิภาพเป็นหลัก โครงสร้างยืดหยุ่นที่ทำจากโลหะรองรับการควบคุมการเคลื่อนไหวที่สม่ำเสมอในสภาพแวดล้อมอัตโนมัติแบบไดนามิก

การออกแบบโครงสร้างของข้อต่อไดอะแฟรมเซอร์โวมอเตอร์

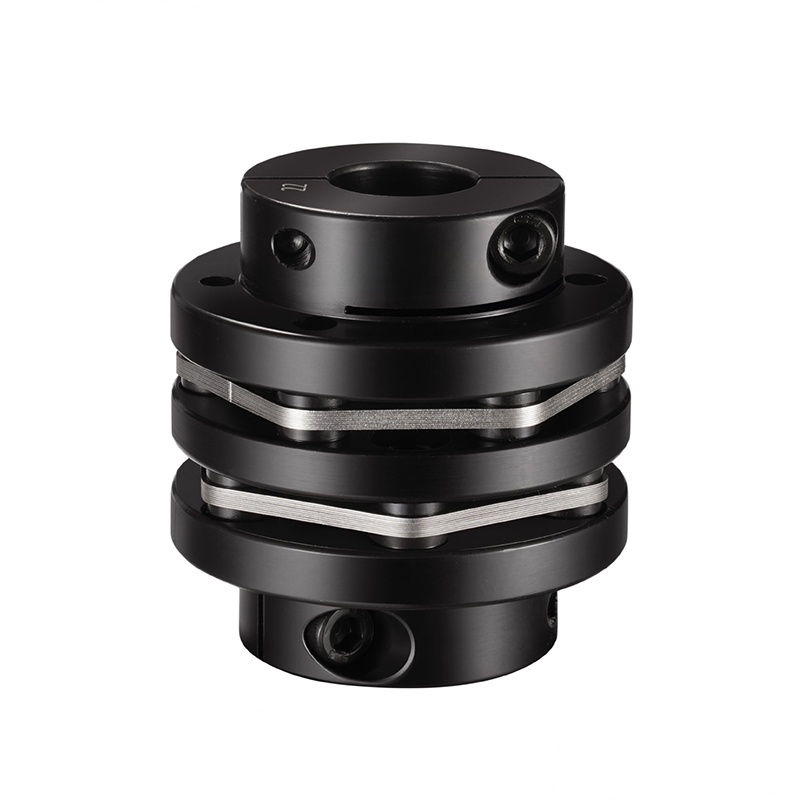

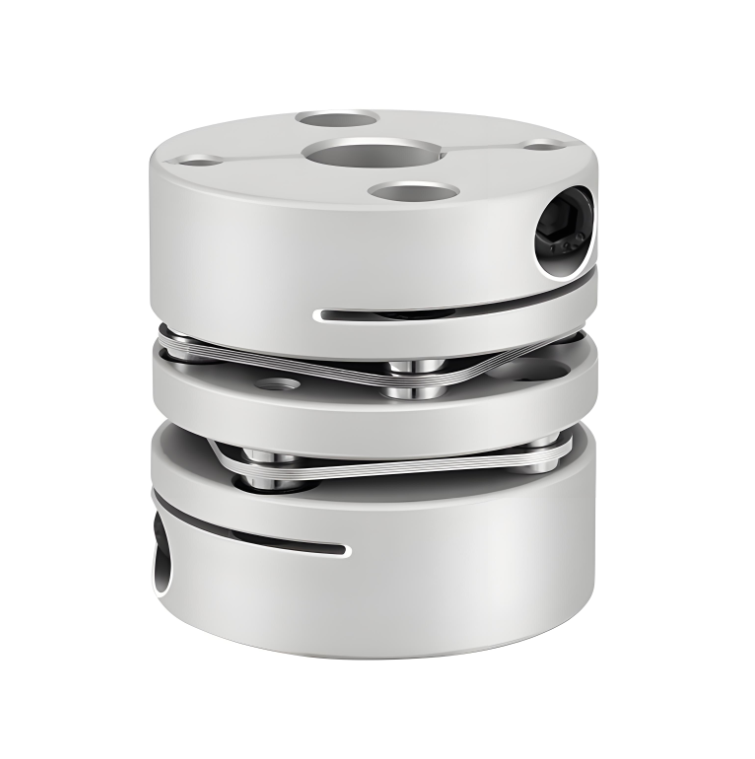

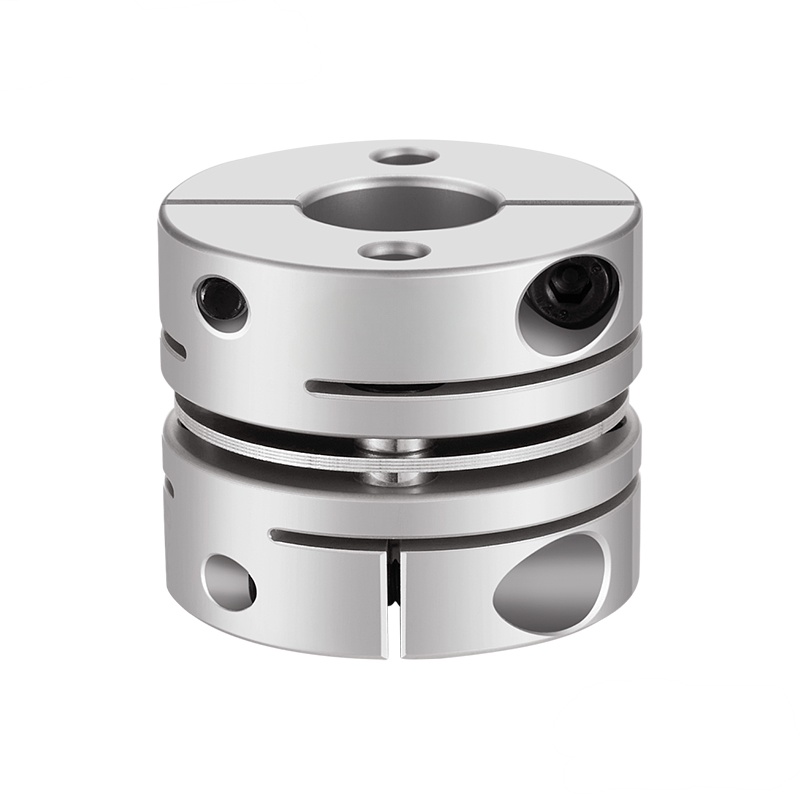

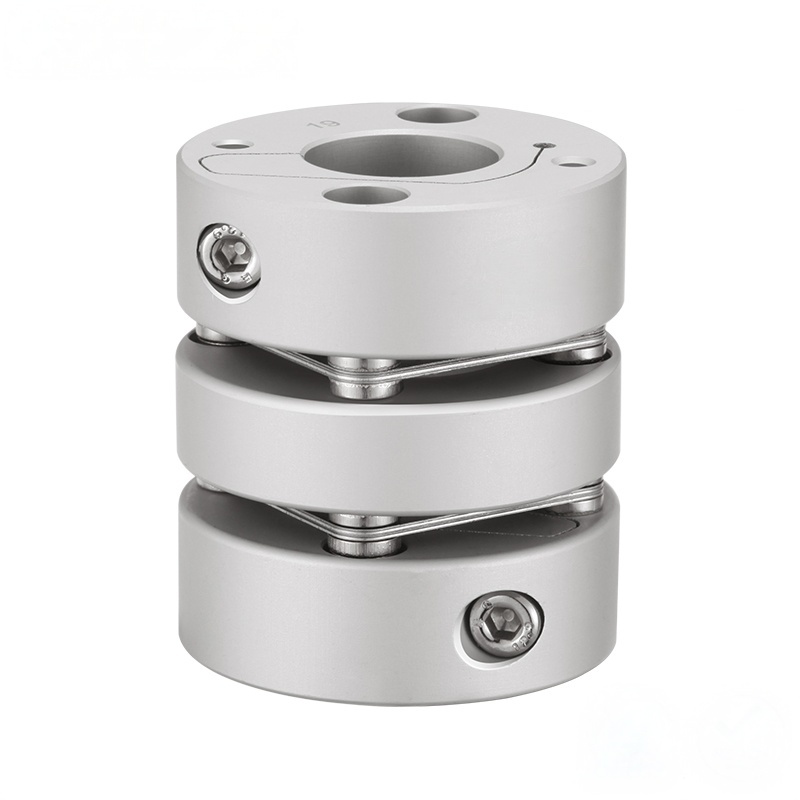

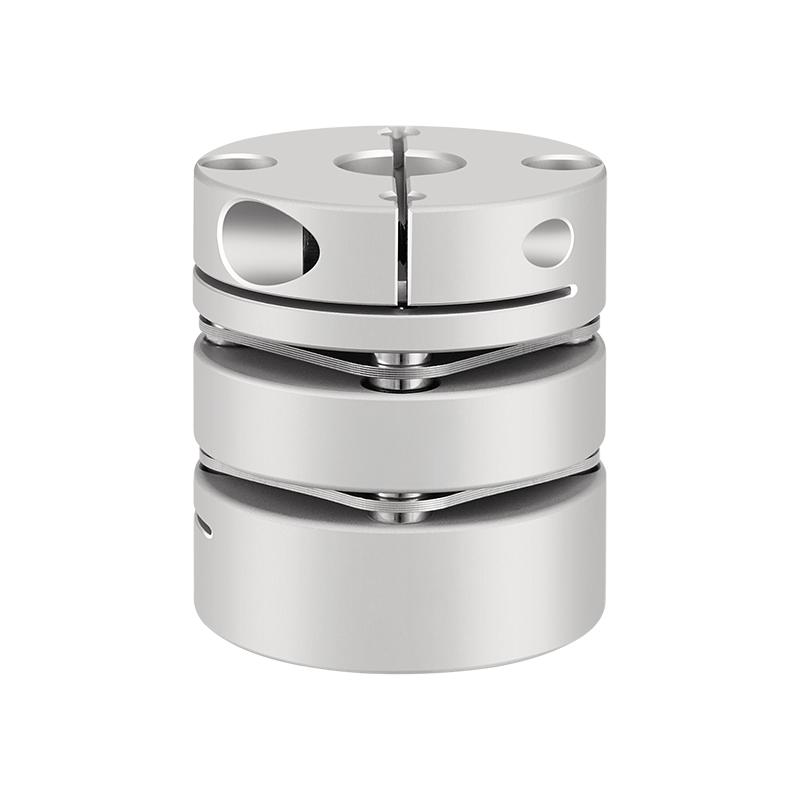

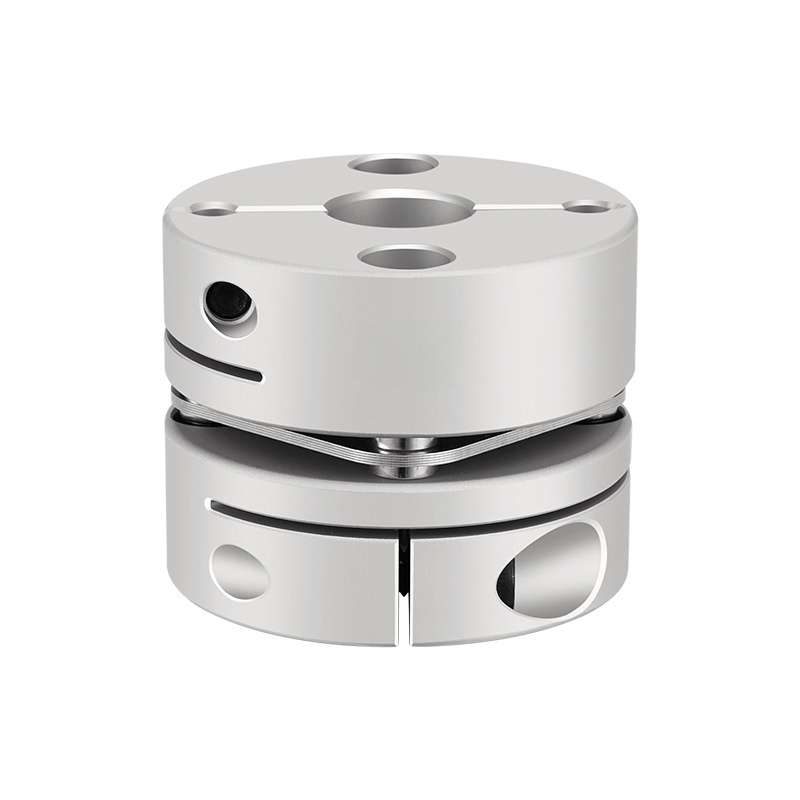

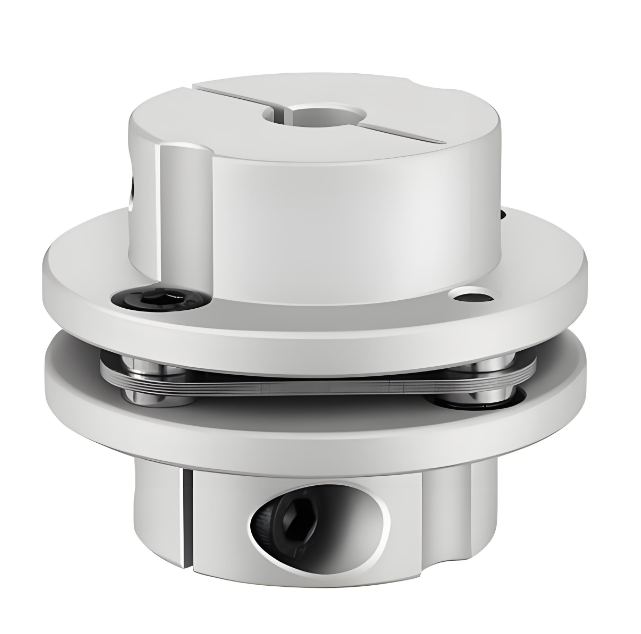

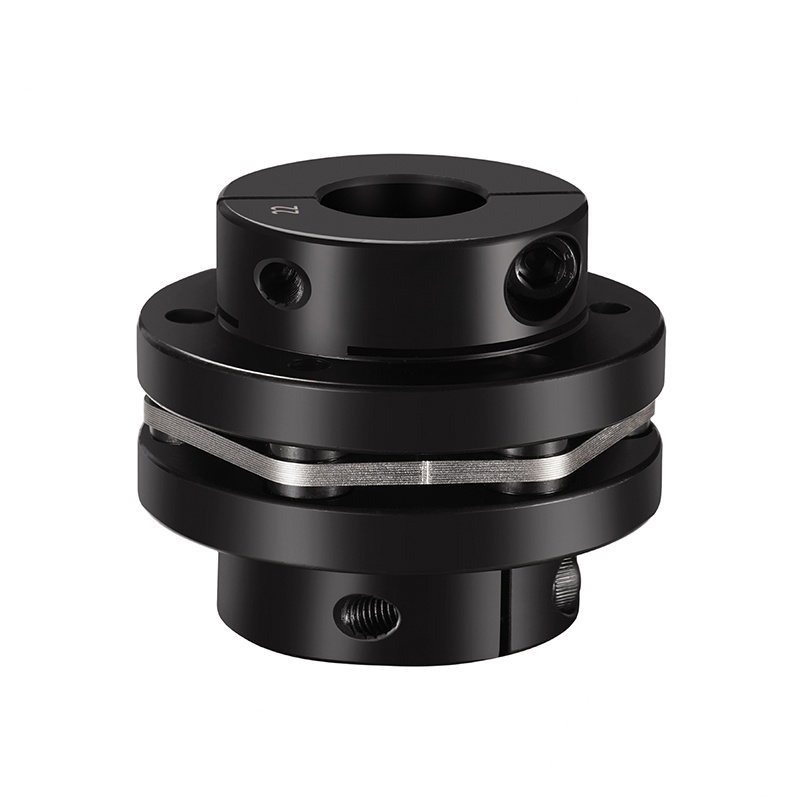

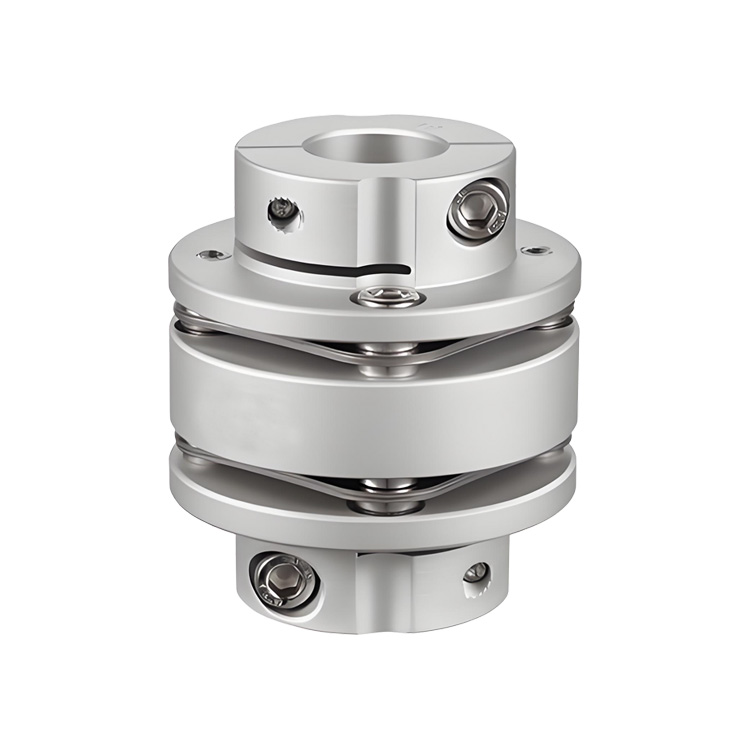

โดยทั่วไปแล้วข้อต่อไดอะแฟรมของเซอร์โวมอเตอร์จะประกอบด้วยฮับสองตัวที่เชื่อมต่อกันด้วยไดอะแฟรมโลหะบางหนึ่งตัวหรือมากกว่า ไดอะแฟรมเหล่านี้ผลิตขึ้นเป็นแผ่นยืดหยุ่นหรือองค์ประกอบคล้ายแผ่นดิสก์ และอยู่ระหว่างเพลามอเตอร์และเพลาขับเคลื่อน ดุมจะติดตั้งเข้ากับเพลาโดยตรงโดยใช้แคลมป์ รูสลัก หรือวิธีการยึดที่แม่นยำอื่นๆ

ส่วนประกอบของไดอะแฟรมได้รับการออกแบบให้โค้งงอได้อย่างยืดหยุ่นภายใต้น้ำหนักบรรทุก ในขณะที่ยังคงความแข็งแกร่งตามแรงบิด ความสมดุลระหว่างความยืดหยุ่นและความแข็งช่วยให้คัปปลิ้งส่งแรงบิดได้อย่างแม่นยำ ขณะเดียวกันก็รองรับการวางแนวของเพลาที่ไม่ตรงเล็กน้อย

การส่งแรงบิดผ่านไดอะแฟรมโลหะยืดหยุ่น

ในข้อต่อไดอะแฟรมของเซอร์โวมอเตอร์ แรงบิดจะไหลจากเพลามอเตอร์ไปยังดุมแรก ข้ามส่วนประกอบไดอะแฟรม และเข้าสู่ดุมที่เชื่อมต่อกับโหลดที่ขับเคลื่อน เส้นทางการส่งผ่านจะขึ้นอยู่กับการเปลี่ยนรูปแบบยืดหยุ่นของไดอะแฟรม แทนที่จะอาศัยการเลื่อนหรือการสัมผัสแบบกลิ้ง

เนื่องจากแรงบิดถูกถ่ายโอนผ่านโครงสร้างโลหะที่ต่อเนื่องกัน คัปปลิ้งจึงมีความแข็งแกร่งทางแรงบิดสูง คุณลักษณะนี้รองรับการตอบสนองของแรงบิดที่แม่นยำ และลดการโก่งตัวเชิงมุมให้เหลือน้อยที่สุดระหว่างการเร่งความเร็วหรือการเปลี่ยนแปลงโหลดอย่างรวดเร็ว

การชดเชยแนวที่ไม่ตรงโดยไม่มีความเครียดแบริ่ง

การวางแนวที่ไม่ตรงเล็กน้อยระหว่างเพลาเซอร์โวมอเตอร์และส่วนประกอบที่ขับเคลื่อนเป็นสิ่งที่หลีกเลี่ยงไม่ได้ในการติดตั้งจริง ข้อต่อไดอะแฟรมของเซอร์โวมอเตอร์จะชดเชยความเบี่ยงเบนเหล่านี้ผ่านการงอที่ควบคุมได้ของส่วนประกอบไดอะแฟรม

• การกระจัดในแนวแกนที่เกิดจากการขยายตัวทางความร้อน
• การวางแนวเชิงมุมจากความคลาดเคลื่อนในการติดตั้ง
• ออฟเซ็ตเพลาขนานขนาดเล็ก

ด้วยการดูดซับการเคลื่อนไหวเหล่านี้ภายใน ข้อต่อจะช่วยลดการถ่ายโอนแรงที่ไม่ต้องการไปยังแบริ่งมอเตอร์และอุปกรณ์ขับเคลื่อน ช่วยให้อายุการใช้งานยาวนานขึ้น

Zero Backlash และความแม่นยำในการเคลื่อนไหว

ระยะฟันเฟืองเป็นศูนย์ถือเป็นสิ่งสำคัญในระบบที่ขับเคลื่อนด้วยเซอร์โว ซึ่งคำสั่งการเคลื่อนไหวจะต้องแปลเป็นการเคลื่อนไหวทางกลโดยตรง ข้อต่อไดอะแฟรมของเซอร์โวมอเตอร์หลายตัวให้ระยะฟันเฟืองเป็นศูนย์ผ่านดุมที่ผลิตด้วยเครื่องจักรอย่างแม่นยำ รูปทรงของไดอะแฟรมที่มีการควบคุมอย่างแน่นหนา และวิธีการเชื่อมต่อที่ปลอดภัย เช่น การเชื่อมต่อแบบสลักเกลียวหรือแบบเชื่อม

การเชื่อมต่อที่เข้มงวดและไร้การเล่นนี้ช่วยรักษาการซิงโครไนซ์ที่แม่นยำระหว่างเซอร์โวมอเตอร์และแกนขับเคลื่อน ปรับปรุงความสามารถในการทำซ้ำและความแม่นยำของตำแหน่งในระบบควบคุมวงปิด

ความเฉื่อยต่ำและประสิทธิภาพไดนามิกสูง

ข้อต่อไดอะแฟรมเซอร์โวมอเตอร์ โดยทั่วไปจะได้รับการออกแบบให้มีรูปทรงที่มีมวลต่ำและกะทัดรัด โมเมนต์ความเฉื่อยที่ลดลงจะจำกัดโหลดที่สะท้อนไปยังมอเตอร์ ช่วยให้สามารถเร่งความเร็วและลดความเร็วได้เร็วขึ้น

ในระบบอัตโนมัติและหุ่นยนต์ความเร็วสูง ความเฉื่อยต่ำนี้ส่งผลให้รอบเวลาสั้นลงและเพิ่มประสิทธิภาพการใช้พลังงาน ในขณะเดียวกันก็รักษาพฤติกรรมไดนามิกให้คงที่

การดำเนินงานที่ไม่ต้องบำรุงรักษาและความน่าเชื่อถือในการบริการ

เนื่องจากข้อต่อไดอะแฟรมทำงานโดยไม่ต้องสัมผัสแบบเลื่อน จึงไม่จำเป็นต้องหล่อลื่น คุณลักษณะที่ไม่ต้องบำรุงรักษานี้ช่วยลดต้นทุนการดำเนินงานและลดความยุ่งยากในการบำรุงรักษาระบบ โดยเฉพาะในสภาพแวดล้อมที่สะอาดหรือปิดล้อม

โครงสร้างไดอะแฟรมโลหะทั้งหมดยังรองรับอายุการใช้งานที่ยาวนานภายใต้การโหลดแบบวน โดยคำนึงถึงขีดจำกัดการทำงาน ในการออกแบบบางแบบ ไดอะแฟรมสามารถออกแบบให้เสียหายในลักษณะที่คาดเดาได้ภายใต้โหลดที่มากเกินไป ทำให้มีระดับการป้องกันทางกลกับอุปกรณ์ที่เชื่อมต่อ

พื้นที่การใช้งานในอุปกรณ์ที่ขับเคลื่อนด้วยเซอร์โว

ข้อต่อไดอะแฟรมเซอร์โวมอเตอร์ถูกนำมาใช้กันอย่างแพร่หลายในการใช้งานที่ต้องการการควบคุมการเคลื่อนไหวที่แม่นยำและการส่งแรงบิดที่เสถียร

• แกนป้อนเครื่องมือกล CNC และระบบกำหนดตำแหน่ง
• หุ่นยนต์อุตสาหกรรมและสายการประกอบอัตโนมัติ
• การผลิตเซมิคอนดักเตอร์และอุปกรณ์ตรวจสอบ
• เครื่องจักรบรรจุภัณฑ์และติดฉลากความเร็วสูง

ความสามารถทางวิศวกรรมเบื้องหลังประสิทธิภาพของข้อต่อไดอะแฟรม

การบรรลุประสิทธิภาพที่เชื่อถือได้ในข้อต่อไดอะแฟรมเซอร์โวมอเตอร์จำเป็นต้องมีการควบคุมวัสดุที่แม่นยำ การตัดเฉือนที่แม่นยำ และการตรวจสอบคุณภาพอย่างเข้มงวด ความหนาของไดอะแฟรมที่สม่ำเสมอ รูปทรงที่สมดุล และชุดประกอบที่ได้รับการควบคุมส่งผลโดยตรงต่ออายุการใช้งานด้านความแข็งและความล้า

ด้วยประสบการณ์ด้านส่วนประกอบการส่งกำลังที่มีความแม่นยำและเทคโนโลยีการเชื่อมต่อขั้นสูง บริษัท Jiangsu Rokang Heavy Industry Technology Co., Ltd. ได้รวมองค์ความรู้ทางวิศวกรรมเข้ากับการพัฒนาข้อต่อไดอะแฟรมที่เหมาะกับระบบเซอร์โวที่มีความแม่นยำสูงในการใช้งานทางอุตสาหกรรมหลายประเภท

บทสรุป

ข้อต่อไดอะแฟรมของเซอร์โวมอเตอร์ให้การเชื่อมต่อที่แม่นยำ มีประสิทธิภาพ และเชื่อถือได้ระหว่างเซอร์โวมอเตอร์และส่วนประกอบที่ขับเคลื่อน ด้วยระยะฟันเฟืองเป็นศูนย์ ความแข็งแกร่งของแรงบิดสูง การชดเชยแนวที่ไม่ตรง และการทำงานที่ไม่ต้องบำรุงรักษา สิ่งเหล่านี้สนับสนุนการควบคุมการเคลื่อนไหวที่แม่นยำในระบบอัตโนมัติสมัยใหม่ ในขณะที่เทคโนโลยีเซอร์โวก้าวหน้าอย่างต่อเนื่อง ข้อต่อไดอะแฟรมยังคงเป็นองค์ประกอบสำคัญในการบรรลุประสิทธิภาพที่สม่ำเสมอและความเสถียรของระบบในระยะยาว
