Wholesale RSK-CPL แผ่นไดอะแฟรมที่ทนทานชนิดแคลมป์ข้อต่ออลูมิเนียมอัลลอยด์ชดเชยการเบี่ยงเบนเชิงมุมและแนวแกน

บ้าน / สินค้า / เซอร์โวคัปปลิ้ง / ข้อต่อไดอะแฟรม / RSK-CPL แผ่นไดอะแฟรมที่ทนทานชนิดแคลมป์ข้อต่ออลูมิเนียมอัลลอยด์ชดเชยการเบี่ยงเบนเชิงมุมและแนวแกน

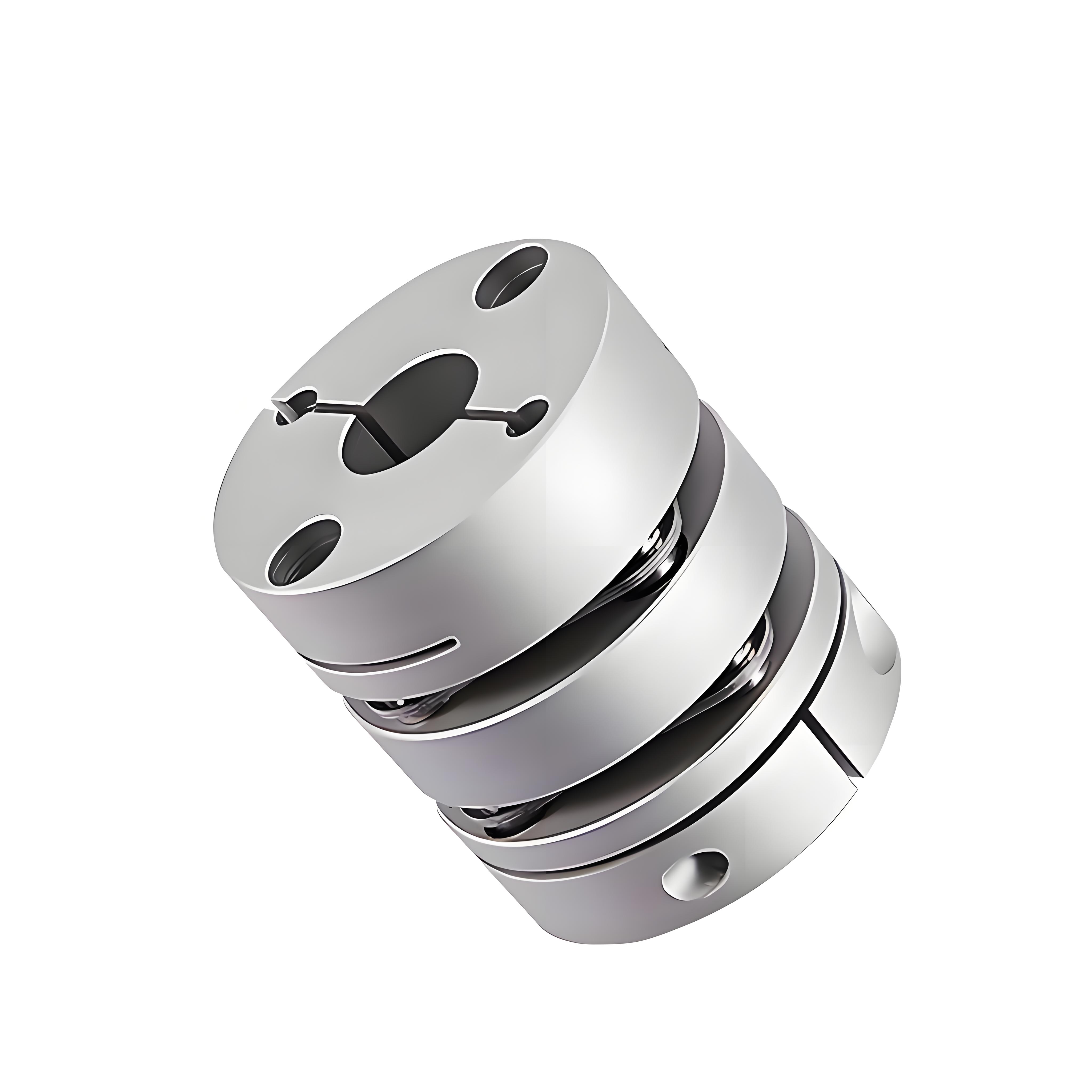

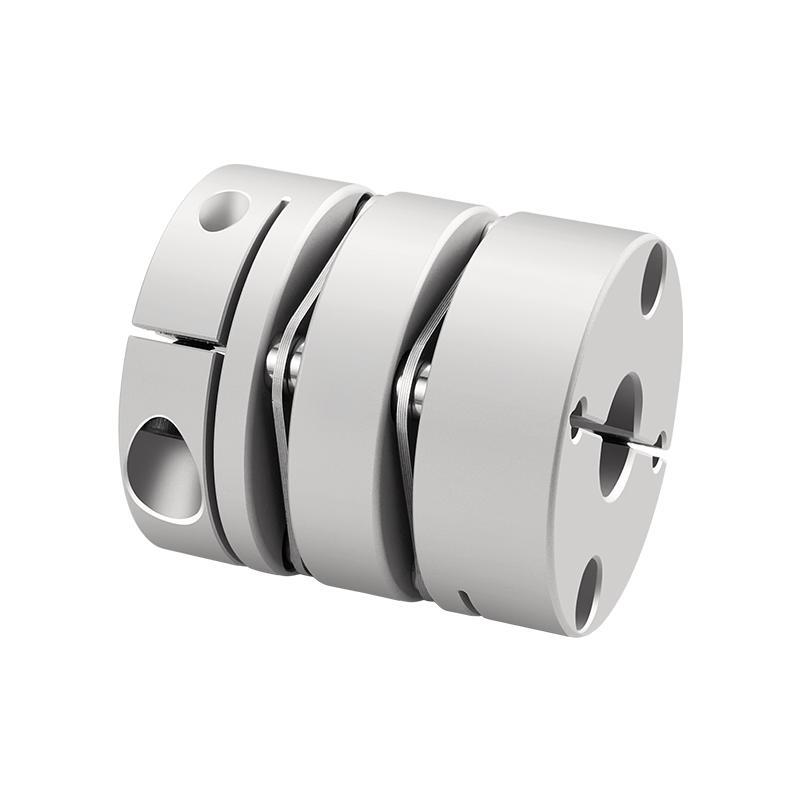

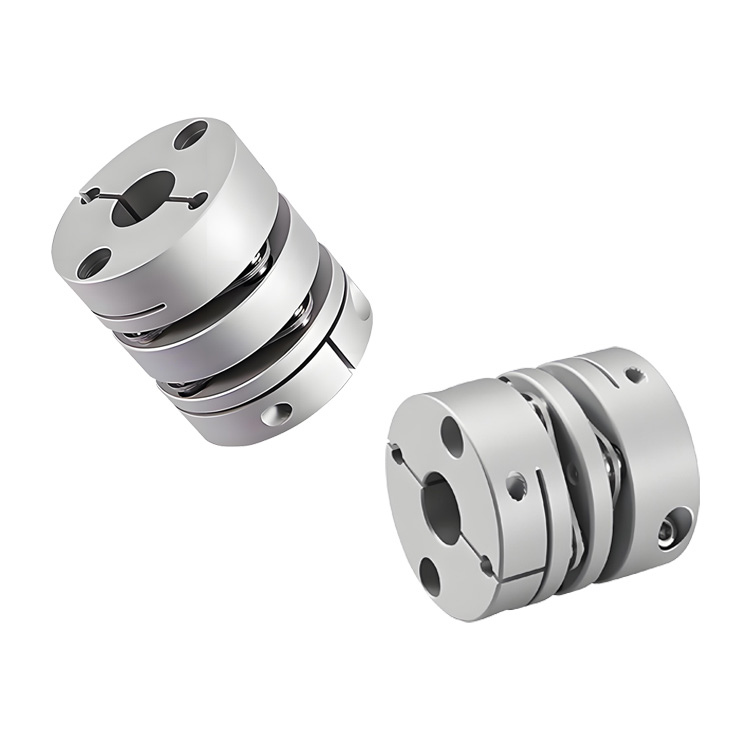

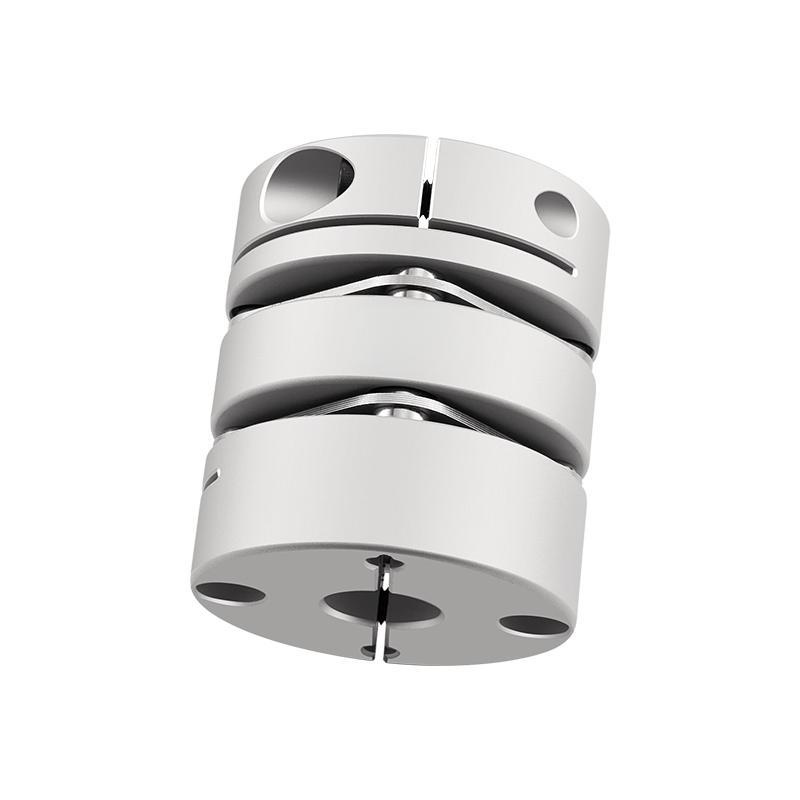

RSK-CPL แผ่นไดอะแฟรมที่ทนทานชนิดแคลมป์ข้อต่ออลูมิเนียมอัลลอยด์ชดเชยการเบี่ยงเบนเชิงมุมและแนวแกน

RSK-CPL แผ่นไดอะแฟรมที่ทนทานชนิดแคลมป์ข้อต่ออลูมิเนียมอัลลอยด์ชดเชยการเบี่ยงเบนเชิงมุมและแนวแกน

ติดต่อเรา
  • ข้อมูลจำเพาะ
  • อธิบาย
ข้อมูลจำเพาะ

> ปลอกเพลาทำจากอลูมิเนียมอัลลอยด์ที่มีความแข็งแรงสูง

> ไดอะแฟรมทำจากสแตนเลส 304

>ความแข็งแกร่งของแรงบิดสูง สามารถควบคุมการหมุนของเพลาได้อย่างแม่นยำ และสามารถควบคุมได้ด้วยความแม่นยำสูง

>การเชื่อมต่อเพลาและปลอกเพลาแบบไม่มีช่องว่างได้รับการออกแบบมาเป็นพิเศษสำหรับเซอร์โวและสเต็ปเปอร์มอเตอร์

> ความเฉื่อยต่ำพิเศษ ความไวสูง เหมาะสำหรับการทำงานที่ความเร็วสูง

>ลักษณะของการหมุนตามเข็มนาฬิกาและทวนเข็มนาฬิกาจะเหมือนกันทุกประการ
>ไดอะแฟรมสแตนเลสสตีลชดเชยการเบี่ยงเบนเชิงมุมและแนวแกน

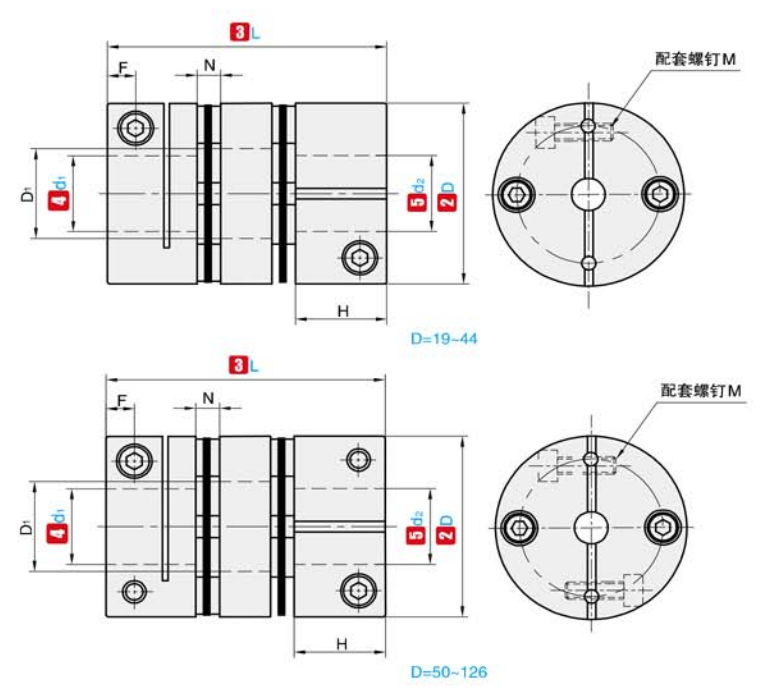

①ไม่ใช่ ②D 3ล ④d₁ ⑤d₂ ช่วงตัวเลือก E D1 N F H M แรงบิดขันสกรูให้แน่น
(น·ม)
RSK-CPL 19 27 3 4 5 6 6.35 7 8 5.2 9 1.8 3.3 9.1 M2.5 0.8
26 35 5 6 6.35 7 8 9 9.25 10 11 12 14 6.5 12.5 2.6 3.9 11.65 ม3 1.2
32 41 5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 9.5 15 3.5 3.85 12.25 ม3 1.2
34 45 5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 16 9.5 16 3.5 4.85 14.25 ม4 2.5
39 50 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 ม4 2.5
44 50 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 ม4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 ม5 5
68 75 12 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 ม6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 ม8 20

①ไม่ใช่ ②D 3ล แรงบิดสูงสุด
(น·ม) 		ความเยื้องศูนย์ที่อนุญาต
(มม.) 		การโก่งตัวที่อนุญาต
(°) 		การเบี่ยงเบนตามแนวแกนที่อนุญาต
(มม.) 		ความเร็วที่อนุญาต
(รอบต่อนาที) 		ความแข็งของการกลับตัวแบบคงที่
(น ·ม/ราด) 		โมเมนต์ความเฉื่อย น้ำหนัก
(ช)
RSK-CPL 19 27 1 0.12 1.5 ±0.18 10000 700 9.6×10⁻7 14.6
26 35 1.5 0.15 1.5 ±0.3 10000 1850 3.0×10⁻⁶ 37
32 41 2 0.17 1.5 ±0.36 10000 2850 7.6×10⁻⁶ 67
34 45 3 0.17 1.5 ±0.36 10000 4050 9.0×10⁻ 6 77
39 50 6 0.22 1.5 ±0.45 10000 9000 3.8×10⁻⁵ 118
44 50 9 0.22 1.5 ±0.54 10000 10000 3.8×10⁻ 5 144
56 64 25 0.27 1.5 ±0.72 10000 25000 1.6×10⁻ 4 318
68 75 60 0.31 1.5 ±0.8 9000 35000 2.0×10⁻ 4 492
82 98 80 0.55 1.5 ±0.8 8000 70000 2.5×10⁻ 4 1013
