RSK-BHJD ข้อต่อ Ball Cage CV แบบยาวที่ใช้สำหรับโรงงานรีดแบบปรับแต่งเอง

ติดต่อเรา

พ.ศV: RSK-BHJE บอลกรงชนิดร่องตรงข้อต่อสากลความเร็วคงที่พร้อมดุมหน้าแปลนสำหรับอุตสาหกรรมโลหะผสม ถัดไป: ไม่มีบทความถัดไป

ข้อมูลจำเพาะ
อธิบาย

ข้อมูลจำเพาะ

มุมการทำงาน≤8~10°

การขยายตัวที่อนุญาต ±10~±20

เชื่อมต่อกับดุมหน้าแปลน

ล็อคอัตโนมัติ

ข้อมูลจำเพาะพื้นฐาน

ประเภท	ที่กำหนด แรงบิด(นิวตัน·เมตร)	ความเมื่อยล้า แรงบิด(นิวตัน·เมตร)	อนุญาต การดำเนินงาน มุม a	ที่ การขยายตัว Δ	โมเมนต์แห่งความเฉื่อย
					ลิตร=500		ทุกๆ 100 ของความยาว
					เพลาแข็ง	เพลากลวง	เพลาแข็ง	เพลากลวง
BHJ180D	37500	13700	10°	±10	185	210	2.44	9.69
BHJ200D	44000	16000	10°	±10	330	360	3.48	15.6
BHJ220D	58000	21000	10°	±10	500	550	7.10	20
BHJ260D	110000	40000	10°	±10	1050	1120	10.5	50
BHJ300D	150000	66500	8°	±15	2150	2300	19.4	83
BHJ320D	210000	84000	8°	±15	3500	3800	27.9	187
BHJ350D	235000	94000	8°	±15	4500	4900	37.7	200
BHJ370D	269000	110000	8°	±20	5200	5900	44.4	220
BHJ400D	385000	107160	8°	±20	8200	9100	64.3	418
BHJ440D	450000	180000	8°	±20	12100	13000	123	479

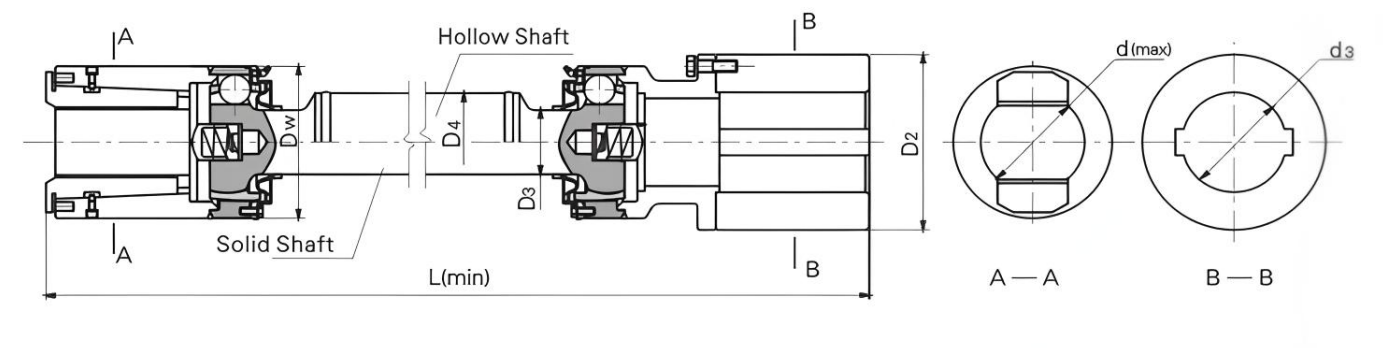

มิติข้อมูลหลัก

ประเภท	ดว	ง(สูงสุด)	ด₃	ดี₃	ด₄	ลิตร(นาที)
ประเภท	ดว	ง(สูงสุด)	ด₃	ดี₃	ด₄	เพลาแข็ง	เพลากลวง
BHJ180D	180	95	112	70	114	430	870
BHJ200D	200	110	128	80	127	450	920
BHJ220D	220	115	142	92	127	470	990
BHJ260D	260	140	162	110	168	540	1100
BHJ300D	300	170	185	126	203	570	1210
BHJ320D	330	200	210	135	219	650	1270
BHJ350D	350	185	195	145	219	680	1300
BHJ370D	370	225	230	155	220	720	1330
BHJ400D	400	245	255	170	270	770	1380
BHJ440D	440	265	275	200	320	840	1430

ลักษณะและการใช้งาน

ลักษณะแกนของรางลูกเหล็กเป็นแบบตรง การปรับระยะการติดตั้งและการขยายแนวแกนทำได้ผ่านทางรางตรง

เทคนิคการล็อคอัตโนมัติที่พัฒนาขึ้นเป็นพิเศษถูกนำไปใช้กับการต่อบูทเพลา
ผลิตภัณฑ์นี้ส่วนใหญ่จะใช้สำหรับอุปกรณ์รีดแถบที่ไม่ใช่เหล็กและแถบตกแต่ง

ตัวอย่างสัญลักษณ์: BHJ220D1000

BHJ: ประเภท BHJ

220: ข้อกำหนดคือ 220

D: ประเภท D

1,000: ความยาวคือ 1,000

อธิบาย

ข้อต่อ CV Ball Cage แบบยาวเป็นส่วนประกอบระบบส่งกำลังประสิทธิภาพสูงที่ออกแบบมาสำหรับสภาพการทำงานที่ซับซ้อน โดยส่วนใหญ่ประกอบด้วยโครงสร้างหลักแบบโคมไฟ เพลาขวางที่มีความแม่นยำสูง เพลาคู่แบบยืดไสลด์ และตลับลูกปืนคุณภาพสูง การออกแบบประเภทโคมไฟอันเป็นเอกลักษณ์นี้ไม่เพียงแต่ทำให้ข้อต่อเป็นที่จดจำในลักษณะที่ปรากฏเท่านั้น แต่ยังช่วยเพิ่มเสถียรภาพของโครงสร้างอย่างมากอีกด้วย

เมื่อทำงาน การหมุนของเพลาขับจะถูกส่งไปยังเพลาขับเคลื่อนผ่านเพลาขวาง ซึ่งช่วยให้ส่งกำลังได้อย่างราบรื่นแม้ว่าจะมีการเบี่ยงเบนมุมระหว่างเพลาทั้งสองก็ตาม คู่ร่องฟันแบบยืดไสลด์สามารถปรับความยาวของข้อต่อได้อย่างยืดหยุ่นตามความต้องการการทำงานของอุปกรณ์ และจัดการกับการเคลื่อนตัวของอุปกรณ์ที่เกิดจากการขยายตัวทางความร้อน การหดตัว หรือการเปลี่ยนแปลงตำแหน่งการติดตั้งได้อย่างมีประสิทธิภาพ

การมีเพศสัมพันธ์มีข้อได้เปรียบที่สำคัญ ในแง่ของอายุการใช้งาน วัสดุโลหะผสมเหล็กคุณภาพสูงจะถูกเลือก และหลังจากกระบวนการอบชุบด้วยความร้อนแบบพิเศษ ส่วนประกอบแต่ละชิ้นมีความต้านทานการสึกหรอและความล้าที่ดีเยี่ยม ซึ่งช่วยยืดอายุการใช้งานได้อย่างมาก และลดเวลาการบำรุงรักษาอุปกรณ์หยุดทำงาน ในแง่ของการซิงโครไนซ์ กระบวนการผลิตที่แม่นยำทำให้มั่นใจได้ว่าความเร็วระหว่างเพลาขับเคลื่อนและเพลาขับเคลื่อนนั้นซิงโครไนซ์กันในระดับสูง ความแม่นยำในการส่งผ่านอยู่ในระดับสูง และสามารถตอบสนองอุปกรณ์ที่มีข้อกำหนดการซิงโครไนซ์ที่เข้มงวด นอกจากนี้ยังมีความสามารถในการชดเชยเชิงมุมที่แข็งแกร่ง สามารถปรับให้เข้ากับมุมเพลาที่ใหญ่ขึ้นได้ และติดตั้งและแก้ไขจุดบกพร่องได้ง่าย ในขณะเดียวกันก็มีประสิทธิภาพแบบยืดไสลด์ที่ดีและกระบวนการยืดไสลด์นั้นราบรื่นและราบรื่นซึ่งช่วยลดผลกระทบและการสั่นสะเทือนระหว่างการทำงานของอุปกรณ์ได้อย่างมีประสิทธิภาพและรับประกันการทำงานของอุปกรณ์ที่มั่นคง
