ข้อมูลจำเพาะ

แอปพลิเคชันนี้มีความต้องการสูงในด้านรูปแบบที่กะทัดรัด การเบรกแบบซิงโครไนซ์ และความแม่นยำในการส่งกำลัง

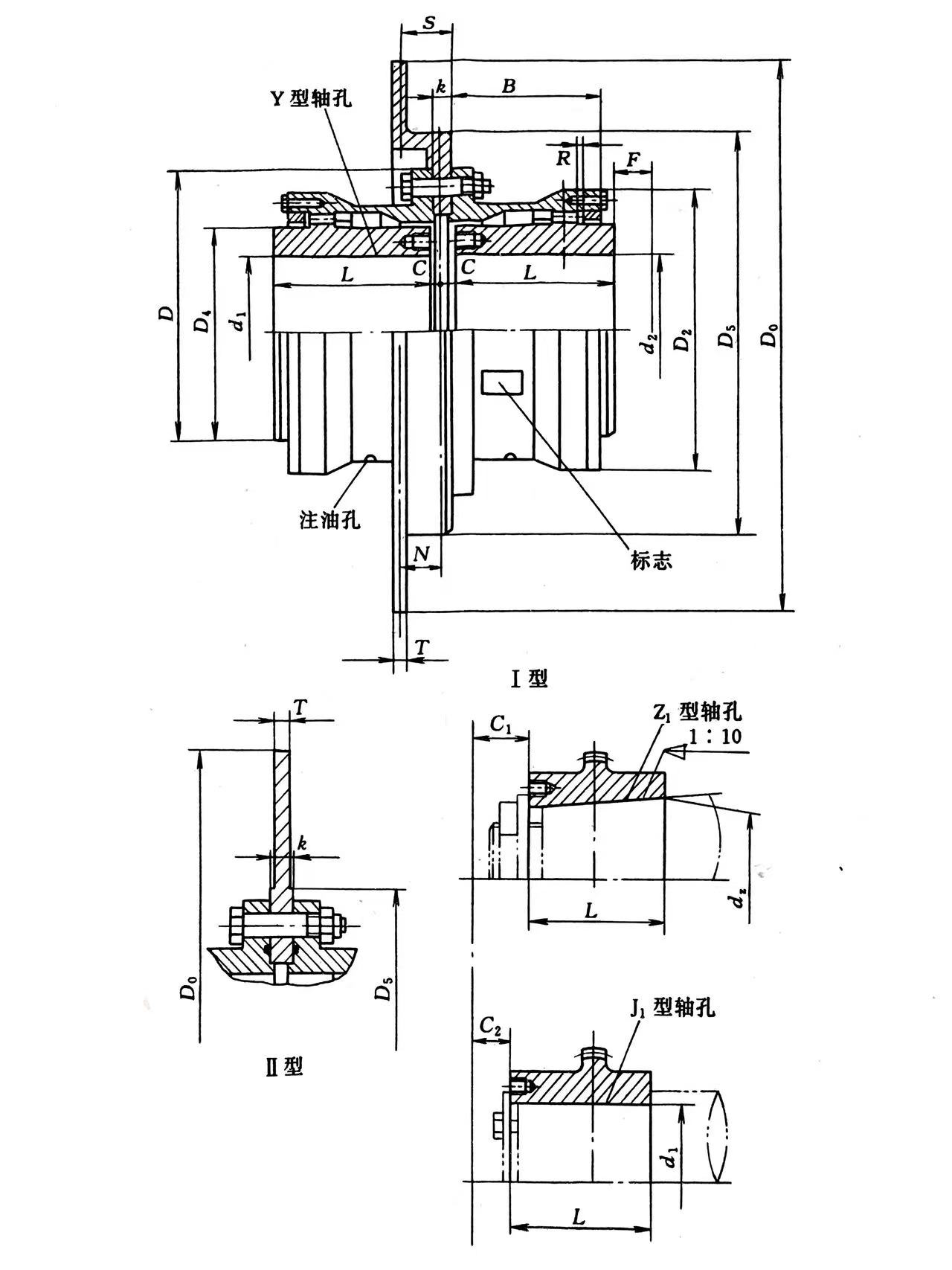

รุ่น	แรงบิดที่กำหนด Tn/Npm	ความเร็วที่อนุญาต ไม่มี/r.นาที-1	เส้นผ่านศูนย์กลางรูเพลา ด1\ดี2	L ความยาวรูเพลา L		D0	D	D2	D4	B	F	N	R	C	ค1	ค2	น้ำหนัก เมตร/กก	ช่วงเวลาแห่งความเฉื่อย ฉัน/กก.m2	ปริมาณจาระบีหล่อลื่น /มล
				Y	J1,Z1
WGP1	710	4000	12,14	32	--	315	122	98	60	58	30	38	2	30	--	--	5.62	0.0078	0.11
			16,18,19	42										20
			20,22,24	52										10
			25,28	62	44									3	19	18
			30,32,35,38	82	60										23	12
			40,42	112	84										29	12
WGP2	1250	4000	22,24	52	--	315	150	118	77	68	30	38	2.5	20	--	--	9.62	0.022	0.12
			25,28	62										10
			30,32,35,38	82	60									3	23	16
			40,42,45,48,50,55,56	112	84										29
WGP3	2500	3550	22,24	52	--	355	170	140	90	80	30	49	3	33	--	--	16.6	0.047	0.2
			25,28	62										23
			30,32,35,38	82	60									3	23	25
			40,42,45,48,50,55,56	112	84										29	16
			60,63	142	107										36
WGP4	4500	2500	30,32,35,38	82	--	400 450 500	200	160	112	90	30	45	3	13	--	--	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84									3	29	17
			60,63,65,70,71,75	142	107										36
			80	172	132										41
WGP5	7100	2500	30,32,35,38	82	--	400 450 500	225	180	128	100	30	45	4	23	--	--	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84									3	29	29
			60,63,65,70,71,75	142	107										36
			80,85,90	172	132										41
WGP6	10000	2000	32,35,38	82	--	450 500 560 630	245	200	145	112	30	44	4	35	--	--	51.3	0.293	0.65
			40,42,45,48,50,55,56	112										5
			60,63,65,70,71,75	142	107										38	20
			80,85,90,95	172	132										43
			100												48
WGP7	14000	1700	32,35,38	82	--	450 500 560 710	272	230	160	122	30	44	4	45	--	--	68	0.53	0.8
			40,42,45,48,50,55,56	112										15
			60,63,65,70,71,75	142	107									5	38	20
			80,85,90,95	172	132										43
			100,110	212	167										48
WGP8	20000	1700	55,56	112	--	500 560 630 710	290	245	170	136	30	44	5	29	--	--	79	0.71	0.95
			60,63,65,70,71,75	142	107									5	38	34
			80,85,90,95	172	132										43	20
			100,110,120,125	212	167										48
WGP9	25000	1600	65,70,71,75	142	107	560 630 710 800	315	265	190	140	30	58	5	5	38	38	106.5	1.05	1.3
			80,85,90,95	172	132										43	28
			100,110,120,125	212	167										48
			130,140	252	202										53
WGP10	40000	1600	75	142	--	630 710 800	355	300	225	165	30	58	6	28	--	--	159	1.74	1.6
			80,85,90,95	172	132									5	43	38
			100,110,120,125	212	167										48	28
			130,140	252	202										53
			160	302	242										63
WGP11	56000	1400	85,90,95	172	--	710 800 900	412	345	256	180	40	58	6	15	--	--	215	3.67	2
			100,110,120,125	212	167									8	51	32
			130,140,150	252	202										56
			160,170,180	302	242										66
WGP12	80000	1400	120,125	212	167	710 800 900	440	375	288	207	40	58	7	8	51	45	303	6.4	3.4
			130,140,150	252	202										56	32
			160,170,180	302	242										66
			190,200	352	282										76
WGP13	112000	1400	140,150	252	202	800 900	490	425	320	235	50	58	8	8	56	38	391	10.45	4.4
			160,170,180	302	242										66	32
			190,200,220	352	282										76
WGP14	160000	1200	160,170,180	302	242	900 1000	545	462	362	265	50	65	9	10	68	32	523	17.48	6.6
			190,200,220	352	282										78
			240,250,260	410	330										--	10

อธิบาย

คัปปลิ้งเกียร์เป็นตัวเชื่อมต่อเชิงกลที่มีแรงบิดสูงสำหรับเพลาที่ไม่ใช่คอลลิเนียร์ โดยใช้ฟันเฟืองภายใน/ภายนอกในปลอกเพื่อส่งกำลังในขณะที่ชดเชยการเยื้องศูนย์เชิงมุม รัศมี และแนวแกน ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานในอุตสาหกรรมหนัก เช่น โรงถลุงเหล็ก ปั๊ม และสายพานลำเลียงที่ความหนาแน่นของกำลังสูงและความน่าเชื่อถือเป็นสิ่งสำคัญ แม้ว่าจะต้องมีการหล่อลื่นที่เหมาะสมและการบำรุงรักษาเพื่ออายุการใช้งานที่ยาวนานก็ตาม

มันทำงานอย่างไร

ส่วนประกอบ: ดุมสองตัว (พร้อมฟันเฟืองภายนอก) ติดอยู่กับเพลาแต่ละอัน เชื่อมต่อกันด้วยปลอก (พร้อมฟันเฟืองภายใน)

การชดเชยการเยื้องศูนย์: ฟันเฟืองช่วยให้สามารถเคลื่อนที่ได้ งอเพื่อจัดการกับการวางแนวเชิงมุม (จากด้านหนึ่งไปอีกด้านหนึ่ง) แนวรัศมี (ออฟเซ็ต) และแนวแกน (จากปลายถึงปลาย) ระหว่างเพลา

การส่งผ่านแรงบิด: การสัมผัสพื้นผิวสูงระหว่างฟันเฟืองที่ครอบฟันทำให้การถ่ายโอนกำลังแรงบิดสูงมีประสิทธิภาพพร้อมทั้งความแข็งเกร็งของแรงบิดที่ยอดเยี่ยม

คุณสมบัติหลักและคุณประโยชน์

แรงบิดสูง: สามารถรองรับโหลดแรงบิดที่สูงมากได้

กะทัดรัด: มีอัตราส่วนกำลังต่อน้ำหนักสูง ติดตั้งได้ในพื้นที่แคบ

เชื่อถือได้: ให้อายุการใช้งานยาวนานพร้อมการหล่อลื่นที่เหมาะสม

อเนกประสงค์: มีให้เลือกหลายรูปแบบ (ข้อต่อเดี่ยว/คู่ ครึ่งแข็ง/ยืดหยุ่น) สำหรับความต้องการที่แตกต่างกัน

การใช้งาน

ลูกกลิ้งขับเคลื่อน (อุตสาหกรรมเหล็ก กระดาษ)

ปั๊ม พัดลม สายพานลำเลียง

อุปกรณ์ผลิตไฟฟ้า

การบำรุงรักษา

ต้องใช้การหล่อลื่น (จาระบี) เป็นระยะเพื่อปกป้องฟันเฟือง

การวางแนวที่เหมาะสมระหว่างการติดตั้งเป็นสิ่งสำคัญสำหรับความน่าเชื่อถือและอายุการใช้งานที่ยืนยาว
