RSK Serpentine Spring Grid Coupling ประเภทการติดตั้งเปลือกตามแนวแกน

ติดต่อเรา

พ.ศV: RSK ประกอบและถอดประกอบ Serpentine Spring Coupling อย่างรวดเร็ว ถัดไป: ไม่มีบทความถัดไป

ข้อมูลจำเพาะ
อธิบาย

ข้อมูลจำเพาะ

เป็นข้อต่อที่เรียบง่ายและคุ้มค่าสำหรับการใช้งานที่มีแรงบิดสูง

การต้านทานแรงกระแทก การลดแรงสั่นสะเทือน และความสามารถในการปรับตัวให้เข้ากับโหลดที่แตกต่างกัน ช่วยเพิ่มการปกป้องให้กับอุปกรณ์

การติดตั้งและการถอดอย่างรวดเร็วช่วยประหยัดเวลาและความพยายาม

อายุการใช้งานยาวนานเป็นพิเศษ

โครงสร้างเรียบง่ายและบำรุงรักษาง่าย

ข้อกำหนดในการติดตั้งต่ำและมีการออกแบบที่หลากหลาย

ข้อกำหนดด้านความแม่นยำในการติดตั้งสำหรับข้อต่อกริดสปริงคดเคี้ยวนั้นต่ำกว่าข้อกำหนดสำหรับข้อต่อทั่วไป

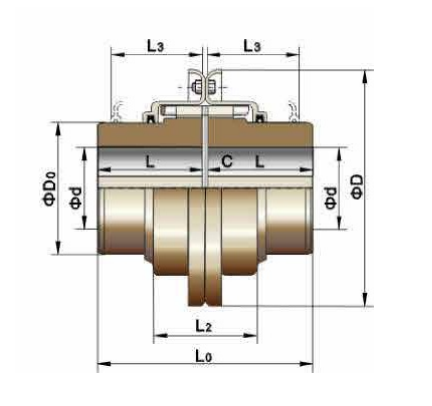

รุ่น	แรงบิดที่กำหนด/Tn เอ็น.เอ็ม	ความเร็วที่อนุญาต/N รอบต่อนาที	รูเพลาสูงสุด L มม	ความยาวแกน L มม	ความยาว L0 มม	L2 มม	D มม	D0 มม	สเปเซอร์ C มม	น้ำหนัก(ไม่มีรู)กก	ค่าน้ำมัน กก
6020T	52	6000	28	50	103	48	46	112	3	1.95	0.027
6030T	149	6000	35	50	103	48	46	122	3	2.59	0.041
6040T	249	6000	42	55	113	51	45	130	3	3.36	0.054
6050T	435	6000	50	65	133	61	55	149	3	5.45	0.068
6060T	684	6050	56	75	153	64	59	163	3	7.26	0.086

6070T	994	5500	65	80	163	67	62	174	3	10.44	0.113
6080T	2050	4750	80	95	193	89	84	200	3	17.70	0.172
6090T	3730	4000	95	105	213	96	91	233	3	25.42	0.254
6100T	6280	3250	110	125	255	120	114	268	6	42.22	0.426
6110T	9320	3000	120	135	275	125	119	287	6	54.45	0.508

6120T	13700	2700	140	155	316	148	142	320	6	81.27	0.735
6130T	19900	2400	170	175	356	150	144	379	6	122.58	0.908
6140T	28600	2200	200	190	386	156	150	411	6	180.24	1.135
6150T	39800	2000	215	200	406	216	210	476	6	230.18	1.952
6160T	55900	1750	240	215	436	130	124	533	6	321.43	2.815

6170T	74600	1225	280	230	466	240	234	584	6	448.10	3.496

อธิบาย

เป็นข้อต่อที่เรียบง่ายและคุ้มค่าสำหรับการใช้งานที่มีแรงบิดสูง

คัปปลิ้งกริดคดเคี้ยว RSK ของ Jiangsu ผสมผสานความจุแรงบิดสูงของคัปปลิ้งเกียร์เข้ากับความยืดหยุ่นของคัปปลิ้งแบบยืดหยุ่น ทำให้เป็นตัวเลือกที่ง่ายกว่าและเหมาะกว่าสำหรับคัปปลิ้งงานปานกลางถึงงานหนัก การออกแบบการแยกชิ้นส่วนอย่างรวดเร็วช่วยขจัดความยุ่งยากในการติดตั้งและการถอดออกอย่างสมบูรณ์ นำเสนอโซลูชันข้อต่อที่ประหยัดและเชื่อถือได้มากขึ้น

พื้นผิวฟันของข้อต่อกริดเซอร์เพนไทน์สปริง RSK ประกอบด้วยพื้นผิวโค้งหลายจุด ซึ่งช่วยให้พื้นที่สัมผัสแปรผันตามการเปลี่ยนแปลงของโหลด การออกแบบนี้ช่วยให้ข้อต่อสามารถทนต่อแรงกระแทกของโหลดและโหลดที่แปรผันได้ดีขึ้น ทำให้มั่นใจในความปลอดภัยที่มากขึ้นในระหว่างการสตาร์ทหรือภายใต้สภาวะการโหลดที่ไม่สม่ำเสมอ นอกจากนี้ การส่งสปริงแบบยืดหยุ่นยังดูดซับแรงสั่นสะเทือนจำนวนมากอีกด้วย เอฟเฟกต์การหน่วงช่วยลดการสั่นสะเทือนของแรงกระแทกได้มากกว่า 36% ทำให้เป็นตัวกรองแรงกระแทกและการสั่นสะเทือนอย่างแท้จริงสำหรับระบบส่งกำลัง

การติดตั้งและการถอดอย่างรวดเร็วช่วยประหยัดเวลาและความพยายาม

ด้วยจุดมุ่งหมายเพื่อจัดการกับปัญหาและความไร้ประสิทธิภาพในการติดตั้งและการถอดแยกชิ้นส่วนข้อต่อ RSK ได้พัฒนาข้อต่อแบบแยกชิ้นส่วนด่วนใหม่ล่าสุด ใช้ส่วนต่อประสานพื้นผิวที่เรียวและใช้สลักเกลียวที่มีความแข็งแรงสูงหลายตัวที่ส่วนท้ายเพื่อใช้แรงเพื่อให้ได้ทั้งการขยายและเอฟเฟกต์การเชื่อมต่อ. การออกแบบนี้ช่วยให้มีช่องว่างระหว่างการติดตั้ง ในขณะเดียวกันก็ให้ประสิทธิภาพของการสอดแทรก ซึ่งช่วยประหยัดเวลาได้มากกว่า 70% เมื่อเทียบกับผลิตภัณฑ์ที่มีการรบกวนแบบเดิม

อายุการใช้งานยาวนานเป็นพิเศษ

สปริงทรงกรวยผลิตจากเหล็กโลหะผสมที่มีความแข็งแรงสูง และผ่านกระบวนการอบชุบอย่างเข้มงวดเพื่อให้ได้ความแข็งแกร่งและความยืดหยุ่นที่เหนือกว่า พื้นผิวสปริงถูกพ่นทรายอย่างแม่นยำเพื่อบีบอัดโครงสร้างโมเลกุลของชั้นพื้นผิว ส่งผลให้มีความทนทานต่อการสึกหรอเพิ่มขึ้นและอายุการใช้งานยาวนานขึ้น

โครงสร้างเรียบง่ายและบำรุงรักษาง่าย

ข้อกำหนดในการติดตั้งต่ำและมีการออกแบบที่หลากหลาย

ข้อกำหนดด้านความแม่นยำในการติดตั้งสำหรับข้อต่อกริดสปริงคดเคี้ยวนั้นต่ำกว่าข้อกำหนดสำหรับข้อต่อทั่วไป สปริงสามารถสวิงได้อย่างอิสระภายในร่องฟันของปลอกข้อต่อครึ่งตัว ทำให้เกิดความเบี่ยงเบนในแนวรัศมี เชิงมุม และแนวแกนระหว่างเพลาทั้งสองได้มาก ตราบใดที่ความเบี่ยงเบนเหล่านี้ยังคงอยู่ในช่วงที่กำหนด ก็จะไม่ส่งผลกระทบต่อประสิทธิภาพการส่งกำลัง และจะไม่สร้างเสียงรบกวนหรือทำให้อายุการใช้งานลดลง
