ข้อมูลจำเพาะ

เป็นข้อต่อที่เรียบง่ายและคุ้มค่าสำหรับการใช้งานที่มีแรงบิดสูง

การต้านทานแรงกระแทก การลดแรงสั่นสะเทือน และความสามารถในการปรับตัวให้เข้ากับโหลดที่แตกต่างกัน ช่วยเพิ่มการปกป้องให้กับอุปกรณ์

การติดตั้งและการถอดอย่างรวดเร็วช่วยประหยัดเวลาและความพยายาม

อายุการใช้งานยาวนานเป็นพิเศษ

โครงสร้างเรียบง่ายและบำรุงรักษาง่าย

ข้อกำหนดในการติดตั้งต่ำและมีการออกแบบที่หลากหลาย

ข้อกำหนดด้านความแม่นยำในการติดตั้งสำหรับข้อต่อสปริงคดเคี้ยวนั้นต่ำกว่าข้อกำหนดสำหรับข้อต่อทั่วไป

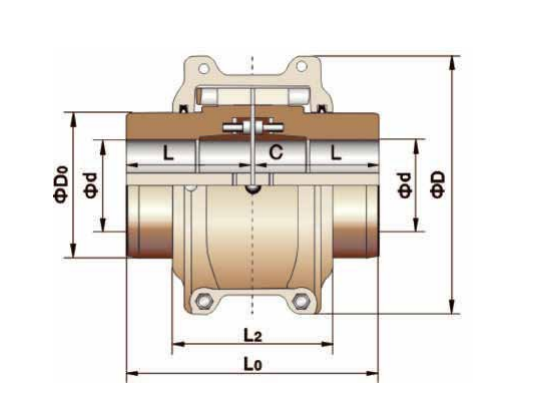

รุ่น	แรงบิดที่กำหนด/ ทีเอ็น เอ็น.เอ็ม	ความเร็วที่อนุญาต/N รอบต่อนาที	รูเพลาสูงสุด L มม	ความยาวแกน L มม	ความยาว L0 มม	L2 มม	D มม	D0 มม	อวกาศ C มม	น้ำหนัก (ไม่มีรู) กก	โมเมนต์ความเฉื่อยI Kg.m ²	ค่าน้ำมัน กก
6080T	2050	3600	55	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	66.68	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	85	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	100	135	275	160	270	160.3	5	57.87	0.2700	0.508
6120T	13700	2025	120	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	145	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	160	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	180	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	200	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	230	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	10300	1100	260	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	13700	1050	300	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	18600	900	340	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	24900	820	360	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	400	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	420	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	450	450	913	650	1100	647.7	13	3643.37	339.00	33.82

6250T	746000	580	460	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	500	500	1013	760	1260	762.0	13	5123.34	711.00	67.24
6270T	1130000	460	520	540	1100	800	1350	--	20	5832.84	932.00	82.35
6280T	1320000	339	550	550	1120	850	1450	--	20	6635.29	1142.00	101.42

อธิบาย

เป็นข้อต่อที่เรียบง่ายและคุ้มค่าสำหรับการใช้งานที่มีแรงบิดสูง

Jiangsu RSK serpentine spring coupling combines the high torque capacity of gear couplings with the flexibility of elastic couplings, making it a simpler and more ideal option among medium to heavy-duty couplings. การออกแบบการแยกชิ้นส่วนอย่างรวดเร็วช่วยขจัดความยุ่งยากในการติดตั้งและการถอดออกอย่างสมบูรณ์ นำเสนอโซลูชันข้อต่อที่ประหยัดและเชื่อถือได้มากขึ้น

The tooth surfaces of RSK serpentine spring coupling are composed of multiple curved surfaces, which allow the contact area to vary according to changes in load. การออกแบบนี้ช่วยให้ข้อต่อสามารถทนต่อแรงกระแทกของโหลดและโหลดที่แปรผันได้ดีขึ้น ทำให้มั่นใจในความปลอดภัยที่มากขึ้นในระหว่างการสตาร์ทหรือภายใต้สภาวะการโหลดที่ไม่สม่ำเสมอ นอกจากนี้ การส่งสปริงแบบยืดหยุ่นยังดูดซับแรงสั่นสะเทือนจำนวนมากอีกด้วย เอฟเฟกต์การหน่วงช่วยลดการสั่นสะเทือนของแรงกระแทกได้มากกว่า 36% ทำให้เป็นตัวกรองแรงกระแทกและการสั่นสะเทือนอย่างแท้จริงสำหรับระบบส่งกำลัง

การติดตั้งและการถอดอย่างรวดเร็วช่วยประหยัดเวลาและความพยายาม

ด้วยจุดมุ่งหมายเพื่อจัดการกับปัญหาและความไร้ประสิทธิภาพในการติดตั้งและการถอดแยกชิ้นส่วนข้อต่อ RSK ได้พัฒนาข้อต่อแบบแยกชิ้นส่วนด่วนใหม่ล่าสุด ใช้ส่วนต่อประสานพื้นผิวที่เรียวและใช้สลักเกลียวที่มีความแข็งแรงสูงหลายตัวที่ส่วนท้ายเพื่อใช้แรงเพื่อให้ได้ทั้งการขยายและเอฟเฟกต์การเชื่อมต่อ. การออกแบบนี้ช่วยให้มีช่องว่างระหว่างการติดตั้ง ในขณะเดียวกันก็ให้ประสิทธิภาพของการสอดแทรก ซึ่งช่วยประหยัดเวลาได้มากกว่า 70% เมื่อเทียบกับผลิตภัณฑ์ที่มีการรบกวนแบบเดิม

อายุการใช้งานยาวนานเป็นพิเศษ

สปริงทรงกรวยผลิตจากเหล็กโลหะผสมที่มีความแข็งแรงสูง และผ่านกระบวนการอบชุบอย่างเข้มงวดเพื่อให้ได้ความแข็งแกร่งและความยืดหยุ่นที่เหนือกว่า พื้นผิวสปริงถูกพ่นทรายอย่างแม่นยำเพื่อบีบอัดโครงสร้างโมเลกุลของชั้นพื้นผิว ส่งผลให้มีความทนทานต่อการสึกหรอเพิ่มขึ้นและอายุการใช้งานยาวนานขึ้น

โครงสร้างเรียบง่ายและบำรุงรักษาง่าย

ข้อกำหนดในการติดตั้งต่ำและมีการออกแบบที่หลากหลาย

ข้อกำหนดด้านความแม่นยำในการติดตั้งสำหรับข้อต่อสปริงคดเคี้ยวนั้นต่ำกว่าข้อกำหนดสำหรับข้อต่อทั่วไป สปริงสามารถสวิงได้อย่างอิสระภายในร่องฟันของปลอกข้อต่อครึ่งตัว ทำให้เกิดความเบี่ยงเบนในแนวรัศมี เชิงมุม และแนวแกนระหว่างเพลาทั้งสองได้มาก ตราบใดที่ความเบี่ยงเบนเหล่านี้ยังคงอยู่ในช่วงที่กำหนด ก็จะไม่ส่งผลกระทบต่อประสิทธิภาพการส่งกำลัง และจะไม่สร้างเสียงรบกวนหรือทำให้อายุการใช้งานลดลง
