RSK Serpentine Spring Grid Coupling ชนิดหน้าแปลนคู่

พ.ศV: การประกอบและถอดชิ้นส่วน RSK อย่างรวดเร็ว ข้อต่อ Serpentine Spring Grid Coupling พร้อมดิสก์เบรกที่ปรับแต่งได้ ถัดไป: ไม่มีบทความถัดไป

ข้อมูลจำเพาะ
อธิบาย

ข้อมูลจำเพาะ

เป็นข้อต่อที่เรียบง่ายและคุ้มค่าสำหรับการใช้งานที่มีแรงบิดสูง

การต้านทานแรงกระแทก การลดแรงสั่นสะเทือน และความสามารถในการปรับตัวให้เข้ากับโหลดที่แตกต่างกัน ช่วยเพิ่มการปกป้องให้กับอุปกรณ์

การติดตั้งและการถอดอย่างรวดเร็วช่วยประหยัดเวลาและความพยายาม

อายุการใช้งานยาวนานเป็นพิเศษ

โครงสร้างเรียบง่ายและบำรุงรักษาง่าย

ข้อกำหนดในการติดตั้งต่ำและมีการออกแบบที่หลากหลาย

ข้อกำหนดด้านความแม่นยำในการติดตั้งสำหรับข้อต่อกริดสปริงคดเคี้ยวนั้นต่ำกว่าข้อกำหนดสำหรับข้อต่อทั่วไป

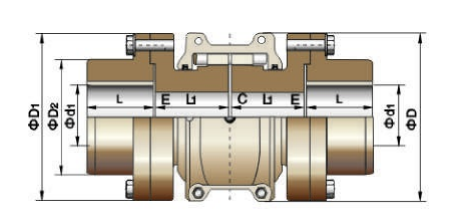

รุ่น	แรงบิดที่กำหนด/ ทีเอ็น เอ็น.เอ็ม	ความเร็วที่อนุญาต/N รอบต่อนาที	รูเพลาสูงสุด L มม	ความยาวแกน L มม	พื้นที่ขั้นต่ำ L1 มม	แม็กซิม สเปซ L1 มม	D มม	D1 มม	D2 มม	อวกาศ C มม	อวกาศ E มม	น้ำหนัก กก	ค่าน้ำมัน กก
6020T	52	3600	35	50	50	102	95	86	52	5	1.2	4.05	0.027
6030T	149	3600	42	50	50	109	105	94	60	5	1.2	5.42	0.041
6040T	249	3600	56	55	55	109	115	112	78	5	1.2	8.52	0.054
6050T	435	3600	65	65	65	109	130	125	85	5	1.2	13.75	0.068
6060T	684	3600	80	75	75	166	150	144	105	5	1.2	20.78	0.086

6070T	994	3600	85	80	80	166	160	152	110	5	1.5	24.85	0.113
6080T	2050	3600	95	95	95	204	190	178	122	5	1.5	41.20	0.172
6090T	3730	3600	110	105	105	204	210	209	142	5	1.5	62.54	0.254
6100T	6280	2440	130	125	125	205	250	250	172	6	2	115.2	0.426
6110T	9320	2250	150	135	135	205	270	276	198	6	2	158.2	0.508

6120T	13700	2025	170	155	155	205	310	319	225	6	2	235.2	0.735
6130T	19900	1800	190	175	175	205	346	346	238	6	2	318.5	0.908
6140T	28600	1650	210	190	190	205	384	386	268	6	2	415.6	1.135

อธิบาย

เป็นข้อต่อที่เรียบง่ายและคุ้มค่าสำหรับการใช้งานที่มีแรงบิดสูง

คัปปลิ้งกริดคดเคี้ยว RSK ของ Jiangsu ผสมผสานความจุแรงบิดสูงของคัปปลิ้งเกียร์เข้ากับความยืดหยุ่นของคัปปลิ้งแบบยืดหยุ่น ทำให้เป็นตัวเลือกที่ง่ายกว่าและเหมาะกว่าสำหรับคัปปลิ้งงานปานกลางถึงงานหนัก การออกแบบการแยกชิ้นส่วนอย่างรวดเร็วช่วยขจัดความยุ่งยากในการติดตั้งและการถอดออกอย่างสมบูรณ์ นำเสนอโซลูชันข้อต่อที่ประหยัดและเชื่อถือได้มากขึ้น

พื้นผิวฟันของข้อต่อกริดเซอร์เพนไทน์สปริง RSK ประกอบด้วยพื้นผิวโค้งหลายจุด ซึ่งช่วยให้พื้นที่สัมผัสแปรผันตามการเปลี่ยนแปลงของโหลด การออกแบบนี้ช่วยให้ข้อต่อสามารถทนต่อแรงกระแทกของโหลดและโหลดที่แปรผันได้ดีขึ้น ทำให้มั่นใจในความปลอดภัยที่มากขึ้นในระหว่างการสตาร์ทหรือภายใต้สภาวะการโหลดที่ไม่สม่ำเสมอ นอกจากนี้ การส่งสปริงแบบยืดหยุ่นยังดูดซับแรงสั่นสะเทือนจำนวนมากอีกด้วย เอฟเฟกต์การหน่วงช่วยลดการสั่นสะเทือนของแรงกระแทกได้มากกว่า 36% ทำให้เป็นตัวกรองแรงกระแทกและการสั่นสะเทือนอย่างแท้จริงสำหรับระบบส่งกำลัง

การติดตั้งและการถอดอย่างรวดเร็วช่วยประหยัดเวลาและความพยายาม

ด้วยจุดมุ่งหมายเพื่อจัดการกับปัญหาและความไร้ประสิทธิภาพในการติดตั้งและการถอดแยกชิ้นส่วนข้อต่อ RSK ได้พัฒนาข้อต่อแบบแยกชิ้นส่วนด่วนใหม่ล่าสุด ใช้ส่วนต่อประสานพื้นผิวที่เรียวและใช้สลักเกลียวที่มีความแข็งแรงสูงหลายตัวที่ส่วนท้ายเพื่อใช้แรงเพื่อให้ได้ทั้งการขยายและเอฟเฟกต์การเชื่อมต่อ. การออกแบบนี้ช่วยให้มีช่องว่างระหว่างการติดตั้ง ในขณะเดียวกันก็ให้ประสิทธิภาพของการสอดแทรก ซึ่งช่วยประหยัดเวลาได้มากกว่า 70% เมื่อเทียบกับผลิตภัณฑ์ที่มีการรบกวนแบบเดิม

อายุการใช้งานยาวนานเป็นพิเศษ

สปริงทรงกรวยผลิตจากเหล็กโลหะผสมที่มีความแข็งแรงสูง และผ่านกระบวนการอบชุบอย่างเข้มงวดเพื่อให้ได้ความแข็งแกร่งและความยืดหยุ่นที่เหนือกว่า พื้นผิวสปริงถูกพ่นทรายอย่างแม่นยำเพื่อบีบอัดโครงสร้างโมเลกุลของชั้นพื้นผิว ส่งผลให้มีความทนทานต่อการสึกหรอเพิ่มขึ้นและอายุการใช้งานยาวนานขึ้น

โครงสร้างเรียบง่ายและบำรุงรักษาง่าย

ข้อกำหนดในการติดตั้งต่ำและมีการออกแบบที่หลากหลาย

ข้อกำหนดด้านความแม่นยำในการติดตั้งสำหรับข้อต่อกริดสปริงคดเคี้ยวนั้นต่ำกว่าข้อกำหนดสำหรับข้อต่อทั่วไป สปริงสามารถสวิงได้อย่างอิสระภายในร่องฟันของปลอกข้อต่อครึ่งตัว ทำให้เกิดความเบี่ยงเบนในแนวรัศมี เชิงมุม และแนวแกนระหว่างเพลาทั้งสองได้มาก ตราบใดที่ความเบี่ยงเบนเหล่านี้ยังคงอยู่ในช่วงที่กำหนด ก็จะไม่ส่งผลกระทบต่อประสิทธิภาพการส่งกำลัง และจะไม่สร้างเสียงรบกวนหรือทำให้อายุการใช้งานลดลง
