ข้อมูลจำเพาะ

เป็นข้อต่อที่เรียบง่ายและคุ้มค่าสำหรับการใช้งานที่มีแรงบิดสูง

การต้านทานแรงกระแทก การลดแรงสั่นสะเทือน และความสามารถในการปรับตัวให้เข้ากับโหลดที่แตกต่างกัน ช่วยเพิ่มการปกป้องให้กับอุปกรณ์

การติดตั้งและการถอดอย่างรวดเร็วช่วยประหยัดเวลาและความพยายาม

อายุการใช้งานยาวนานเป็นพิเศษ

โครงสร้างเรียบง่ายและบำรุงรักษาง่าย

ข้อกำหนดในการติดตั้งต่ำและมีการออกแบบที่หลากหลาย

ข้อกำหนดด้านความแม่นยำในการติดตั้งสำหรับข้อต่อกริดสปริงคดเคี้ยวนั้นต่ำกว่าข้อกำหนดสำหรับข้อต่อทั่วไป

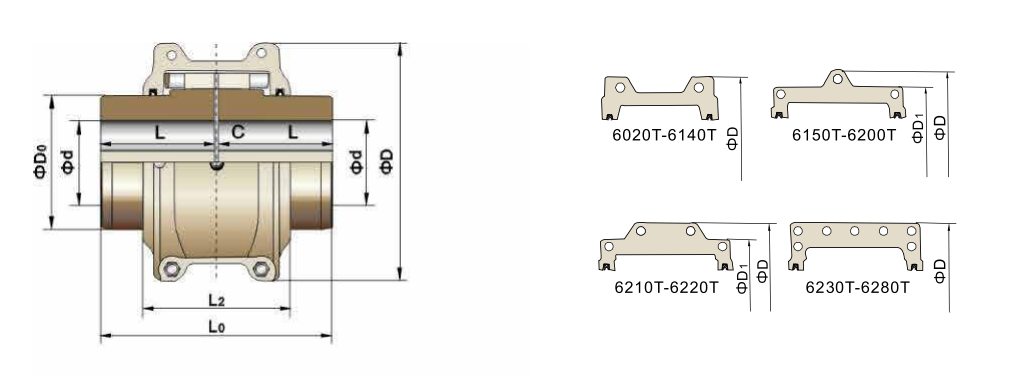

รุ่น	แรงบิดที่กำหนด/ ทีเอ็น เอ็น.เอ็ม	ความเร็วที่อนุญาต/N รอบต่อนาที	รูเพลาสูงสุด L มม	ความยาวแกน L มม	ความยาว L0 มม	L2 มม	ด มม	D0 มม	อวกาศ C มม	น้ำหนัก(ไม่มีรู)กก	โมเมนต์ความเฉื่อยI Kg.m2	ค่าน้ำมัน กก
1,020T	52	4500	28	47.6	98.2	66.7	97.0	—	3	1.91	0.0014	0.027
1,030T	149	4500	35	47.6	98.2	68.3	105.7	—	3	2.59	0.0022	0.041
1,040T	249	4500	42	50.8	104.6	69.9	114.3	—	3	3.36	0.0033	0.054
1,050T	435	4500	50	60.3	123.6	80.9	135.1	—	3	5.44	0.0073	0.068
1,060T	684	4350	56	63.5	130.0	93.5	157.8	—	3	7.26	0.0119	0.086

1,070T	994	4125	65	76.2	155.4	96.8	158.8	—	3	10.4	0.0185	0.113
1080T	2050	3600	80	88.9	180.8	115.6	190.5	—	3	17.7	0.0451	0.172
1,090T	3730	3600	95	98.4	199.8	122.2	211.1	—	3	25.4	0.0787	0.254
1100T	6280	2440	110	120.6	246.2	155.4	251.0	—	5	42.2	0.1780	0.426
1110T	9320	2250	120	127.0	259.0	161.5	269.7	—	5	54.4	0.2700	0.508

1120T	13700	2025	140	149.2	304.4	191.5	307.8	—	6	81.2	0.5140	0.735
1130T	19900	1800	170	161.9	329.8	195.1	345.9	—	6	121	0.9590	0.908
1140T	28600	1650	200	184.2	374.4	201.2	384.0	—	6	178	1.8500	1.135
1150T	39800	1500	215	182.9	371.8	271.5	453.1	391.2	6	227	3.4900	1.952
1160T	55900	1350	240	198.1	402.2	278.4	501.9	436.9	6	309	5.8200	2.815

1170T	74600	1225	280	215.9	437.8	307.3	566.9	487.2	6	448	10.400	3.496
1180T	103000	1100	300	238.8	483.6	321.1	629.9	554.7	6	619	18.300	3.768
1190T	137000	1050	335	259.1	524.2	325.1	675.6	607.8	6	776	26.100	4.400
1200T	186000	900	360	279.4	564.8	355.6	756.9	660.4	6	1057	43.500	5.630
1210T	249000	820	390	301.8	622.6	431.8	844.6	750.8	13	1424	75.500	10.53

1220T	336000	730	420	325.1	663.2	490.2	920.8	822.2	13	1785	113.00	16.07
1230T	435000	680	450	345.4	703.8	546.1	1003.3	904.7	13	2267	175.00	24.06
1240T	559000	630	480	368.3	749.6	647.7	1087.1	—	13	2950	339.00	33.82
1250T	746000	580	510	401.3	815.6	698.5	1181.1	—	13	3833	524.00	50.17
1260T	932000	540	550	431.8	876.6	762.0	1260.9	—	13	4682	711.00	67.24

อธิบาย

เป็นข้อต่อที่เรียบง่ายและคุ้มค่าสำหรับการใช้งานที่มีแรงบิดสูง

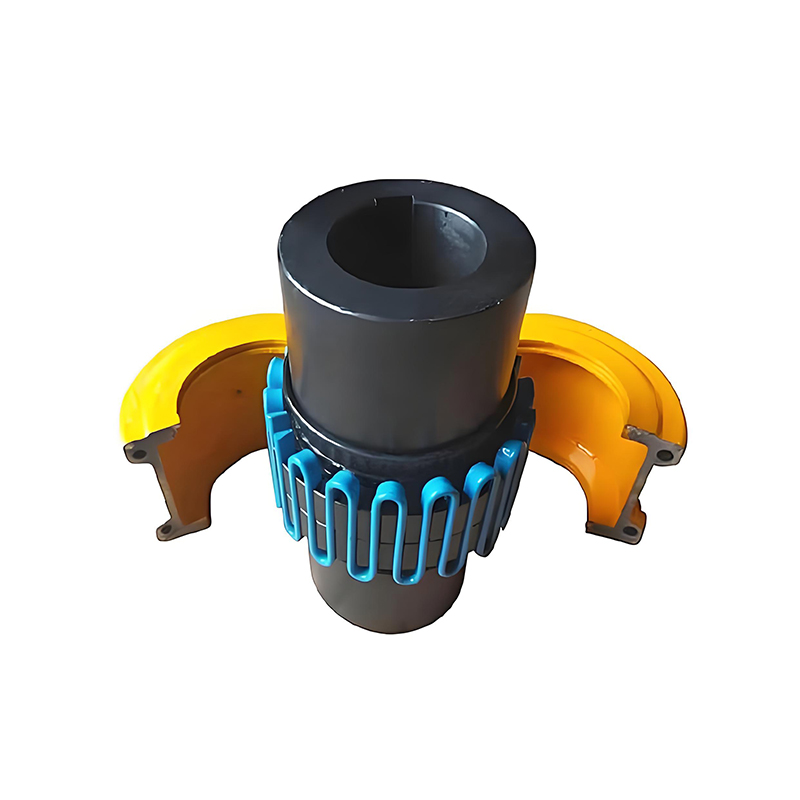

คัปปลิ้งกริดคดเคี้ยว RSK ของ Jiangsu ผสมผสานความจุแรงบิดสูงของคัปปลิ้งเกียร์เข้ากับความยืดหยุ่นของคัปปลิ้งแบบยืดหยุ่น ทำให้เป็นตัวเลือกที่ง่ายกว่าและเหมาะกว่าสำหรับคัปปลิ้งงานปานกลางถึงงานหนัก การออกแบบการแยกชิ้นส่วนอย่างรวดเร็วช่วยขจัดความยุ่งยากในการติดตั้งและการถอดออกอย่างสมบูรณ์ นำเสนอโซลูชันข้อต่อที่ประหยัดและเชื่อถือได้มากขึ้น

พื้นผิวฟันของข้อต่อกริดเซอร์เพนไทน์สปริง RSK ประกอบด้วยพื้นผิวโค้งหลายจุด ซึ่งช่วยให้พื้นที่สัมผัสแปรผันตามการเปลี่ยนแปลงของโหลด การออกแบบนี้ช่วยให้ข้อต่อสามารถทนต่อแรงกระแทกของโหลดและโหลดที่แปรผันได้ดีขึ้น ทำให้มั่นใจในความปลอดภัยที่มากขึ้นในระหว่างการสตาร์ทหรือภายใต้สภาวะการโหลดที่ไม่สม่ำเสมอ นอกจากนี้ การส่งสปริงแบบยืดหยุ่นยังดูดซับแรงสั่นสะเทือนจำนวนมากอีกด้วย เอฟเฟกต์การหน่วงช่วยลดการสั่นสะเทือนของแรงกระแทกได้มากกว่า 36% ทำให้เป็นตัวกรองแรงกระแทกและการสั่นสะเทือนอย่างแท้จริงสำหรับระบบส่งกำลัง

การติดตั้งและการถอดอย่างรวดเร็วช่วยประหยัดเวลาและความพยายาม

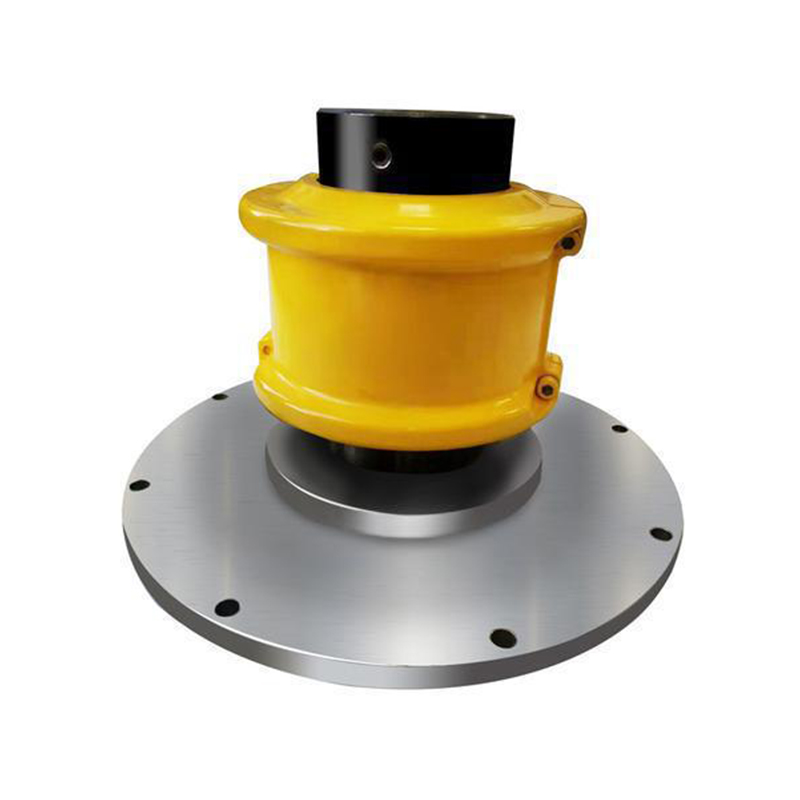

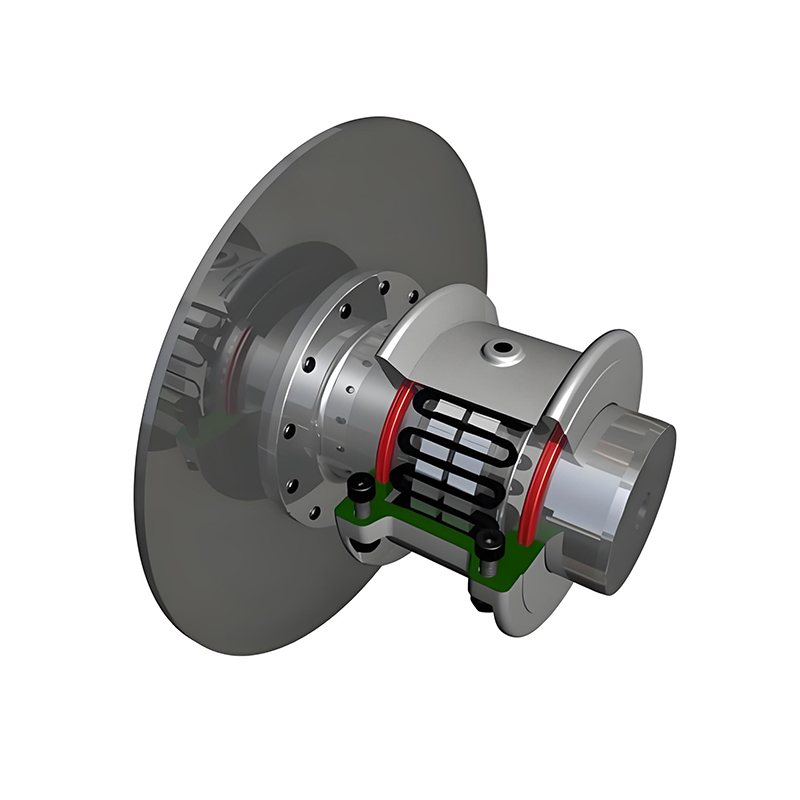

ด้วยจุดมุ่งหมายเพื่อจัดการกับปัญหาและความไร้ประสิทธิภาพในการติดตั้งและการถอดแยกชิ้นส่วนข้อต่อ RSK ได้พัฒนาข้อต่อแบบแยกชิ้นส่วนด่วนใหม่ล่าสุด ใช้ส่วนต่อประสานพื้นผิวที่เรียวและใช้สลักเกลียวที่มีความแข็งแรงสูงหลายตัวที่ส่วนท้ายเพื่อใช้แรงเพื่อให้ได้ทั้งการขยายและเอฟเฟกต์การเชื่อมต่อ. การออกแบบนี้ช่วยให้มีช่องว่างระหว่างการติดตั้ง ในขณะเดียวกันก็ให้ประสิทธิภาพของการสอดแทรก ซึ่งช่วยประหยัดเวลาได้มากกว่า 70% เมื่อเทียบกับผลิตภัณฑ์ที่มีการรบกวนแบบเดิม

อายุการใช้งานยาวนานเป็นพิเศษ

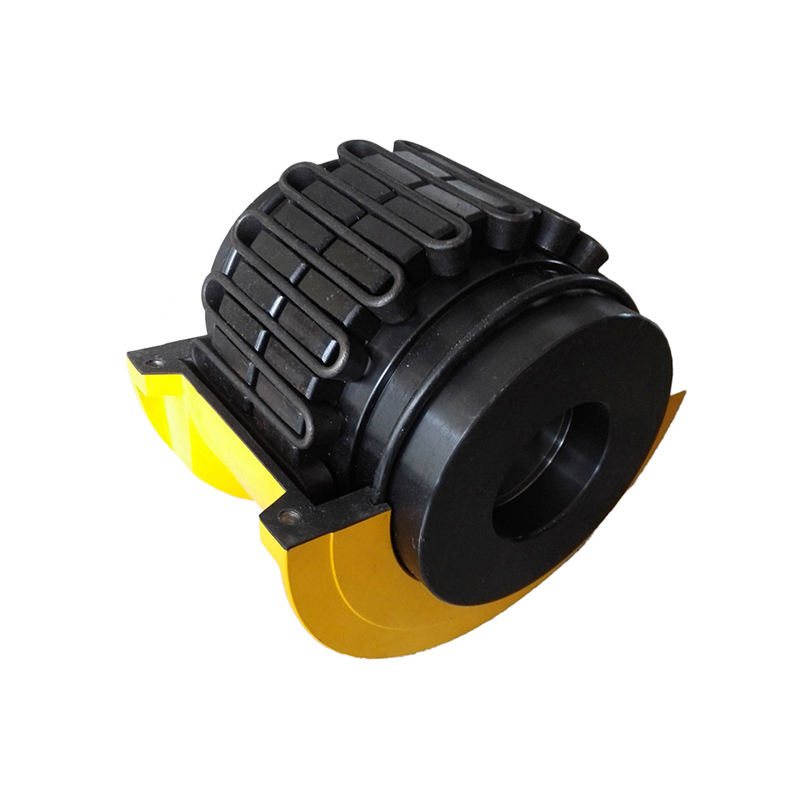

สปริงทรงกรวยผลิตจากเหล็กโลหะผสมที่มีความแข็งแรงสูง และผ่านกระบวนการอบชุบอย่างเข้มงวดเพื่อให้ได้ความแข็งแกร่งและความยืดหยุ่นที่เหนือกว่า พื้นผิวสปริงถูกพ่นทรายอย่างแม่นยำเพื่อบีบอัดโครงสร้างโมเลกุลของชั้นพื้นผิว ส่งผลให้มีความทนทานต่อการสึกหรอเพิ่มขึ้นและอายุการใช้งานยาวนานขึ้น

โครงสร้างเรียบง่ายและบำรุงรักษาง่าย

ข้อกำหนดในการติดตั้งต่ำและมีการออกแบบที่หลากหลาย

ข้อกำหนดด้านความแม่นยำในการติดตั้งสำหรับข้อต่อกริดสปริงคดเคี้ยวนั้นต่ำกว่าข้อกำหนดสำหรับข้อต่อทั่วไป สปริงสามารถสวิงได้อย่างอิสระภายในร่องฟันของปลอกข้อต่อครึ่งตัว ทำให้เกิดความเบี่ยงเบนในแนวรัศมี เชิงมุม และแนวแกนระหว่างเพลาทั้งสองได้มาก ตราบใดที่ความเบี่ยงเบนเหล่านี้ยังคงอยู่ในช่วงที่กำหนด ก็จะไม่ส่งผลกระทบต่อประสิทธิภาพการส่งกำลัง และจะไม่สร้างเสียงรบกวนหรือทำให้อายุการใช้งานลดลง
