Name: RSK-lx ข้อต่อไนลอนแบบยืดหยุ่นสำหรับระบบลดแรงสั่นสะเทือนของไดรฟ์
Rating: 5 (99 reviews)

ข้อมูลจำเพาะ

คุณลักษณะ:

โครงสร้างเรียบง่าย คุ้มค่า

ชิ้นส่วนน้อย กระบวนการผลิตที่ครบถ้วน ทำให้คุ้มค่า

ไม่ต้องหล่อลื่น บำรุงรักษาต่ำ

การบำรุงรักษาเป็นศูนย์

ประสิทธิภาพการลดแรงสั่นสะเทือนและการกันกระแทกที่ดี

วงแหวนยางยืดยาง/โพลียูรีเทนดูดซับแรงสั่นสะเทือนแบบบิดและแรงกระแทกปานกลางได้อย่างมีประสิทธิภาพ ปกป้องอุปกรณ์ขับเคลื่อน เช่น มอเตอร์และกระปุกเกียร์

ทั้งหมุดไนลอนและแหวนยางเป็นวัสดุฉนวน ซึ่งสามารถขัดขวางเส้นทางกระแสของเพลาและป้องกันการกัดเซาะทางไฟฟ้าของตลับลูกปืน

น้ำหนักเบาและมีโมเมนต์ความเฉื่อยต่ำ

หมุดไนลอนความหนาแน่นต่ำช่วยลดผลกระทบต่อลักษณะการสตาร์ท-สต็อปของคัปปลิ้ง

ติดตั้งง่าย

การวางตำแหน่งผ่านเดือยช่วยให้มีข้อกำหนดที่ค่อนข้างผ่อนคลายสำหรับการจัดแนวการติดตั้ง

ฟิลด์แอปพลิเคชันหลัก

การเชื่อมต่อระหว่างมอเตอร์และเครื่องจักรขับเคลื่อนในพัดลม ปั๊ม เครื่องอัดอากาศ และอุปกรณ์จัดการของเหลวทั่วไปอื่นๆ (การใช้งานทั่วไปส่วนใหญ่)

สายพานลำเลียงแบบเบา เครื่องผสม เครื่องจักรบรรจุภัณฑ์ เครื่องจักรกลการเกษตร

ชุดเครื่องกำเนิดไฟฟ้าขนาดเล็กถึงขนาดกลาง ชุดคอมเพรสเซอร์

เครื่องจักรเคมีอุตสาหกรรมเบาต่างๆ ที่ต้นทุนมีความละเอียดอ่อนและมีสภาพการทำงานที่ไม่รุนแรง

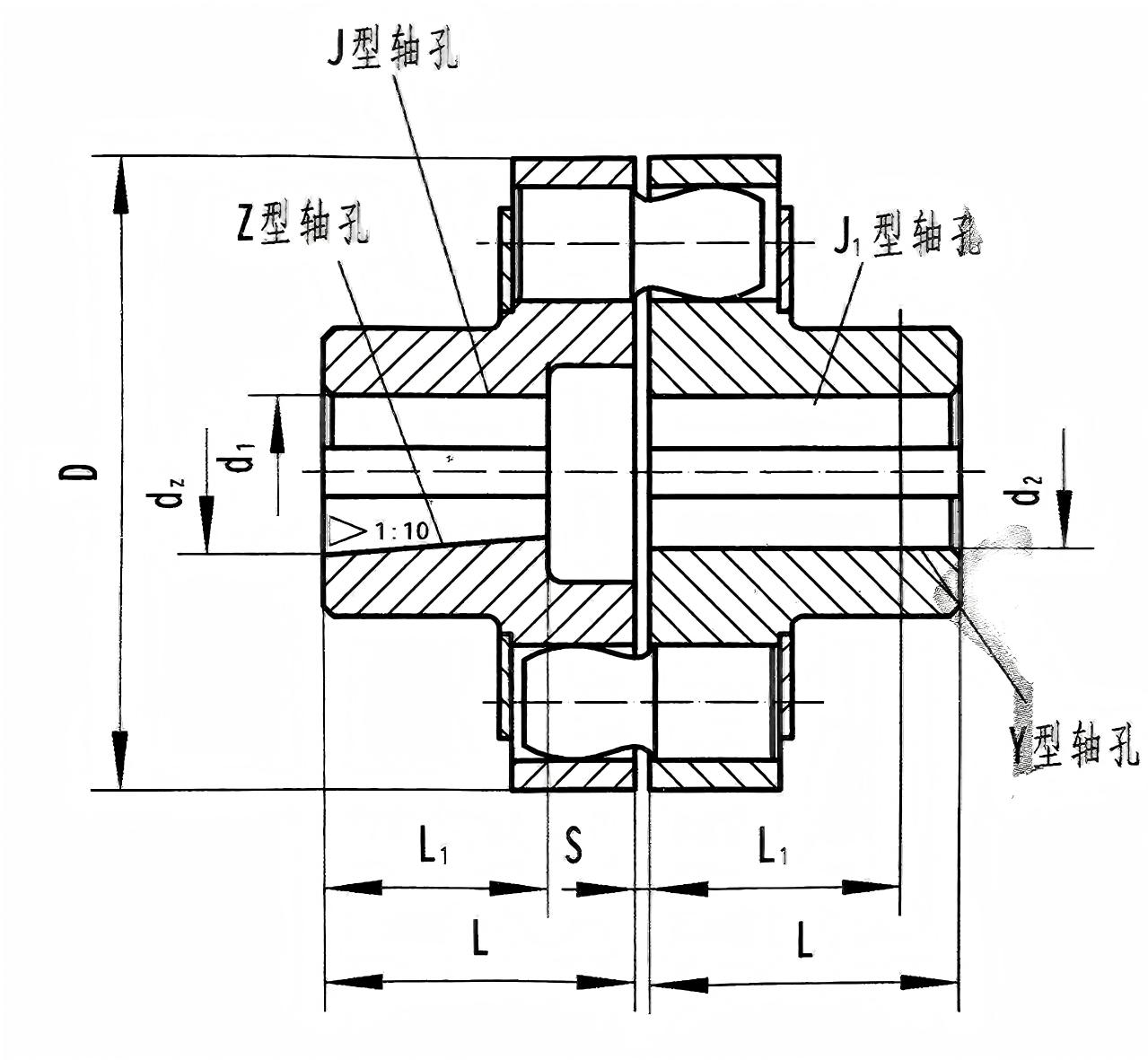

รุ่น	ที่กำหนด แรงบิด (น·ม)	อนุญาต ความเร็วในการหมุน (รอบต่อนาที)	เส้นผ่านศูนย์กลางรูเพลา (มม.) d₁、d₂、 dz、	ความยาวรูเพลา (มม.)			D	S	อนุญาต ค่าชดเชย จำนวน			ช่วงเวลาของ ความเฉื่อย ()	น้ำหนัก (กก.)
				รูปตัว Y		J、J₁、รูปตัว Z			ตามแนวแกน	เรเดียล	มุม ทิศทาง
				L	ล₁	L	มม				。
RSK-LX1	250	8500	12、14	32	27	32	90	2.5	±0.5	0.15	≤0°30'	0.002	2
			16、18、19	42	30	42
			20、22、24	52	38	52
RSK-LX2	560	6300	20、22、24	52	38	52	120	2.5	±1	0.15	≤0°30'	0.009	5
			25、28	62	44	62
			30、32、35	82	60	82
RSK-LX3	1250	4750	30、32、35、38	82	60	82	160	2.5	±2	0.15	≤0°30'	0.026	8
			40、42、45、48	112	84	112
RSK-LX4	2500	3870	40、42、45、48 50、55、56	112	84	112	195	3	±1.5	0.15	≤0°30′	0.109	22
			60、63	142	107	142
RSK-LX5	3150	3450	50、55、56	142	107	142	220	3	±1.5	0.15	≤0°30′	0.191	30
			60、63、65、70、71、75	142	107	142
RSK-LX6	6300	2720	60、63、65、70 71、75、80	142	107	142	280	4	±2	0.20	≤0°30'	0.543	53
			85	172	132	172
RSK-LX7	11200	2360	70、71、75	142	107	142	320	4	±2	0.20	≤0°30′	1.314	98
			80、85、90、95	172	132	172
			100、110	212	167	212
RSK-LX8	16000	2120	80、85、90、95	212	167	212	360	5	±1	0.20	≤0°30°	2.023	119
			100、110、120、125	212	167	212
RSK-LX9	22400	1850	100、110、120、125	212	167	212	410	5	±2	0.20	≤0°30′	4.386	197
			130、140	252	202	252
RSK-LX10	35500	1600	110、120、125	212	167	212	480	6	±2.5	0.25	≤0°30′	9.760	322
			130、140、150	252	202	252
			160、170、180	302	242	302
RSK-LX11	50000	1400	130、140、150	252	202	252	540	6	±2.5	0.25	≤0°30'	20.05	520
			160、170、180	302	242	302
			190、200、220	352	282	352
RSK-LX12	80000	1220	160、170、180	302	242	302	630	7	±2.5	0.25	≤0°30'	37.71	714
			190、200、220	352	282	352
			240、250、260	410	330	-
RSK-LX13	125000	1080	190、200、220	352	282	352	710	8	±2	0.25	≤0°30'	71.37	1057
			240、250、260	410	330	-
			280、300	470	380	-
RSK-LX14	180000	950	240、250、260	410	330	-	800	8	±3	0.25	≤0°30°	170.6	1956
			280、300、320	470	380	-
			340	550	450	-

คำอธิบาย

คุณลักษณะหลักของประเภท RSK-lx คือ: ตัวหมุด (ส่วนประกอบไนลอน) ทำหน้าที่เป็นส่วนรับน้ำหนักหลักสำหรับแรงบิด ในขณะที่วงแหวนยางยืดมีไว้เพื่อการกันกระแทกและการชดเชยเป็นหลัก

โครงสร้างพื้นฐาน

โครงสร้างมีความเรียบง่ายและสมมาตร โดยส่วนใหญ่ประกอบด้วยส่วนประกอบต่อไปนี้:

ข้อต่อครึ่งตัวสองตัว: โดยทั่วไปทำจากเหล็กหล่อ (ZG270-500) หรือเหล็กหล่อ (HT250) ใบหน้าผสมพันธุ์มีเดือยที่อยู่ตรงกลางเพื่อให้แน่ใจว่าการติดตั้งอยู่ในแนวเดียวกัน และชุดรูทรงกระบอกที่กระจายเท่าๆ กันรอบๆ เส้นรอบวง

หมุดไนลอน: ผลิตจากไนลอนหล่อไนลอน 6 (PA6) หรือ MC ความแข็งแรงสูง ซึ่งขึ้นชื่อในเรื่องความทนทานต่อการสึกหรอ หล่อลื่นได้ในตัว มีความแข็งแรงสูง และมีน้ำหนักเบา เป็นส่วนประกอบหลักในการรับน้ำหนักสำหรับการส่งแรงบิด

วงแหวนยางยืด: มักทำจากยางนีโอพรีนหรือโพลียูรีเทน ติดตั้งไว้เหนือหมุดและอยู่ระหว่างรูหมุดของข้อต่อครึ่งตัวทั้งสอง หน้าที่ของพวกมันคือการให้การเสียรูปแบบยืดหยุ่น ดูดซับแรงสั่นสะเทือนและการกระแทก และทำให้เกิดการกระจัดที่สัมพันธ์กันเล็กน้อย

แผ่นยึดและตัวยึด: รวมถึงแผ่นยึดโลหะ แหวนรองสปริง น็อต ฯลฯ ใช้เพื่อยึดชุดหมุดตามแนวแกนและป้องกันการหลุดออก

เส้นทางการส่งกำลัง: แรงบิด → การขับฮาล์ฟคัปปลิ้ง → หมุดไนล่อน (ในการบีบอัด) → วงแหวนยางยืด (ภายใต้การเปลี่ยนรูปแรงเฉือน) → คัปปลิ้งแบบกึ่งขับเคลื่อน

ประสิทธิภาพของโครงสร้าง:

ไนลอนใช้สำหรับส่วนประกอบที่ยืดหยุ่น ซึ่งมีความแข็งแรงสูงและทนทานต่อการสึกหรอ และเหมาะสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน

พื้นผิวด้านนอกของล้อเบรกเหล็กผ่านการชุบแข็งแล้ว

อุณหภูมิในการทำงานอยู่ระหว่าง -20 ℃ ถึง 70 ℃

ลักษณะสำคัญ

โครงสร้างเรียบง่าย คุ้มค่า:

ชิ้นส่วนไม่กี่ชิ้น ผ่านกระบวนการผลิตที่สมบูรณ์ ทำให้เป็นหนึ่งในประเภทข้อต่อที่คุ้มค่าที่สุด

ไม่ต้องหล่อลื่น บำรุงรักษาต่ำ:

ไม่มีคู่เสียดสีกับโลหะ ไม่ต้องเติมน้ำมันหรือจาระบีระหว่างการทำงาน เกือบจะ "ไม่ต้องบำรุงรักษาเป็นศูนย์" เพียงต้องการการตรวจสอบเป็นระยะๆ

ประสิทธิภาพการลดแรงสั่นสะเทือนและการกันกระแทกที่ดี:

วงแหวนยางยืดของยาง/โพลียูรีเทนดูดซับแรงสั่นสะเทือนแบบบิดและโหลดแรงกระแทกปานกลางได้อย่างมีประสิทธิภาพ ปกป้องอุปกรณ์ขับเคลื่อน เช่น มอเตอร์และกระปุกเกียร์

มีความสามารถในการชดเชยการเยื้องศูนย์บางประการ:

สามารถชดเชยแกนขนาดเล็ก (ขึ้นอยู่กับระยะห่างระหว่างหมุดและรู) แนวรัศมีและเชิงมุม (โดยทั่วไปจะเป็นเชิงมุม ≤ 0.5°)

ฉนวนไฟฟ้า:

น้ำหนักเบาและมีโมเมนต์ความเฉื่อยต่ำ:

ติดตั้งง่าย:

ฟิลด์แอปพลิเคชันหลัก

การเชื่อมต่อระหว่างมอเตอร์กับเครื่องจักรที่ขับเคลื่อนด้วยพัดลม ปั๊ม เครื่องอัดอากาศ และอุปกรณ์จัดการของเหลวทั่วไปอื่นๆ (การใช้งานทั่วไปส่วนใหญ่)

ชุดเครื่องกำเนิดไฟฟ้าขนาดเล็กถึงขนาดกลาง ชุดคอมเพรสเซอร์

เครื่องจักรเคมีและอุตสาหกรรมเบาต่างๆ ที่ต้นทุนมีความละเอียดอ่อนและมีสภาพการทำงานที่ไม่รุนแรง
