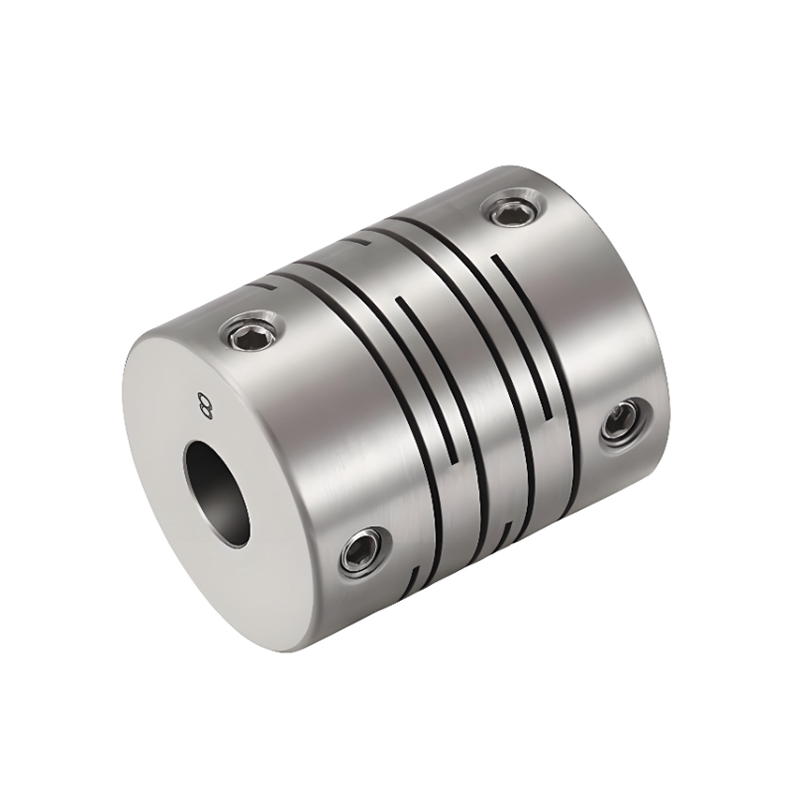

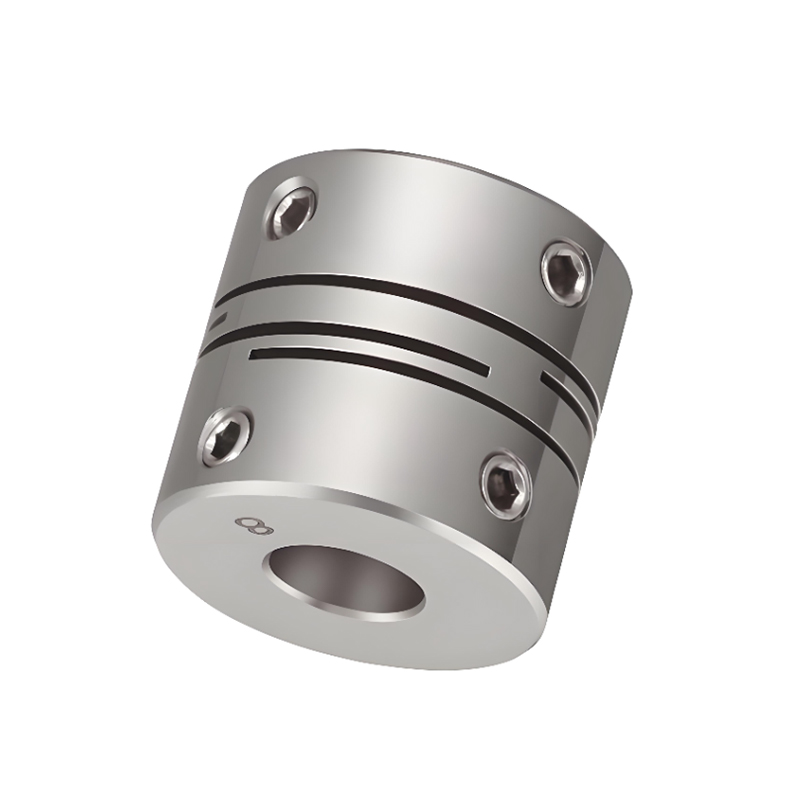

RSK-CPPG ข้อต่อเพลาแนวขนานสเตนเลสสตีลที่มีความแข็งแกร่งสูงชนิดสกรูกำหนดตำแหน่ง

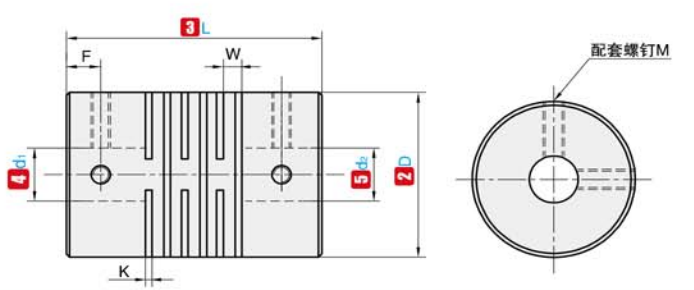

ชื่อรหัส

D

L

เส้นผ่านศูนย์กลางรูใน มาตรฐาน(มิลลิเมตร)

K

W

F

M

แรงบิด กระชับ(Nm)

RSK-CPPG

16

17.4

3  4  5  6

0.55

1.18

3.0

ม3

0.8

19

20

3  4  5  6  6.35  7  8

0.55

1.18

3.4

ม3

0.8

24

25

4  5  6  6.35  7  8  9         10  11

0.55

1.49

3.78

ม4

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12  12.7

0.55

1.81

4.5

ม5

5

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

ม5

5

39

40

8  9  9.525  10  11  12  12.7  14  15  16  18  19

0.8

2.34

7.0

ม5

5

44

45

8  9  9.525  10  11  12  12.7  14  15  16  18  19  20

0.8

2.54

7.75

ม6

8

หมายเหตุ: สามารถรวมรูด้านในที่ปลายทั้งสองข้างของข้อต่อเข้ากับเส้นผ่านศูนย์กลางด้านในต่ำสุดและสูงสุดได้อย่างอิสระ ขนาดเส้นผ่านศูนย์กลางรูในที่ทำเครื่องหมายไว้ในตารางใช้สำหรับอ้างอิงเท่านั้น เส้นผ่านศูนย์กลางรูที่ลูกค้าต้องการนั้นใช้สำหรับการอ้างอิงเท่านั้น สำหรับเส้นผ่านศูนย์กลางรูที่ลูกค้าต้องการ โปรดติดต่อเรา

ชื่อรหัส

D

L

แรงบิดจัดอันดับ (Nm)

อนุญาตให้มีอคติ (มม.)

อนุญาตให้เอียง (∠°)

อนุญาตให้มีการเบี่ยงเบนตามแนวแกน (มม.)

อนุญาตให้มีรอบต่อนาที

ความแข็งแบบบิดคงที่ (Nm/rad)

โมเมนต์ความเฉื่อย (Nm)

น้ำหนัก(ก.)

RSK-CPPG

16

17.4

2

0.05

0.5

±0.10

24000

200

2.8x10 ^-5

25

19

20

4

0.05

0.5

±0.10

24000

270

6.2x10 ^-5

40

24

25

6

0.05

0.5

±0.10

24000

790

2.0x10 ^-5

75

29

30

8

0.05

0.5

±0.10

24000

1400

5.2x10 ^-5

145

34

35

12

0.05

0.5

±0.10

24000

2200

1.1x10 ^-4

200

39

40

15

0.05

0.5

±0.10

24000

4100

2.3x10 ^-4

250

44

45

23

0.05

0.5

±0.10

24000

5100

4.3x10 ^-4

365

หมายเหตุ: แรงบิดเฉื่อยและพารามิเตอร์ทางเทคนิคข้างต้นวัดโดยมาตรฐานของรูรับแสงสูงสุด ค่าแรงบิดพิกัดสูงสุดนั้นสัมพันธ์กับความทนทานของคัปปลิ้งเอง ยิ่งเส้นผ่านศูนย์กลางภายนอกมีขนาดใหญ่ขึ้น แรงก็จะยิ่งมากขึ้น และเส้นผ่านศูนย์กลางภายนอกก็จะยิ่งน้อยลง ความเร็วที่อนุญาตก็จะยิ่งสูงขึ้น
