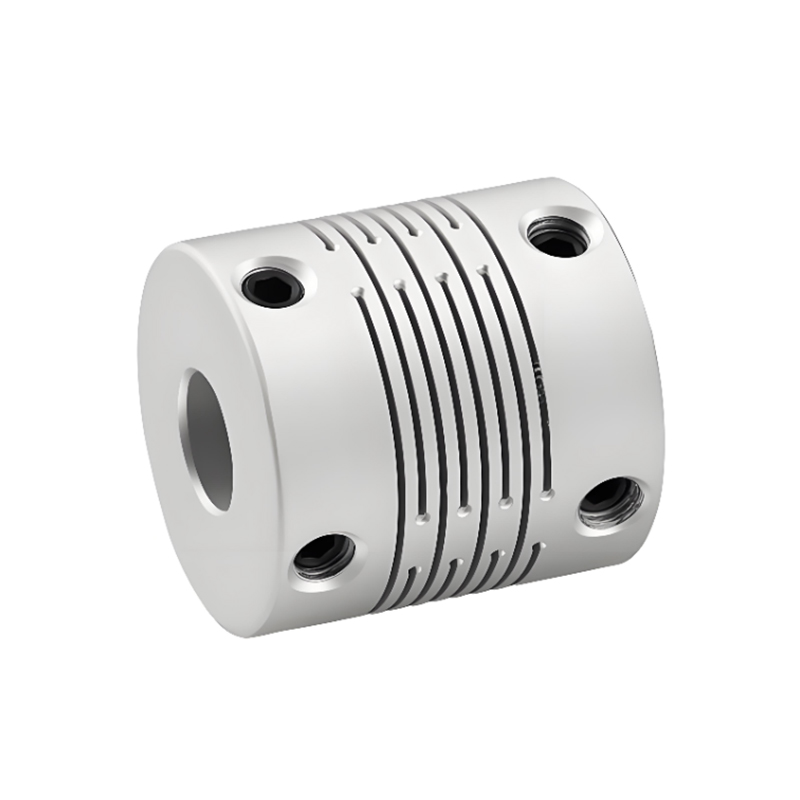

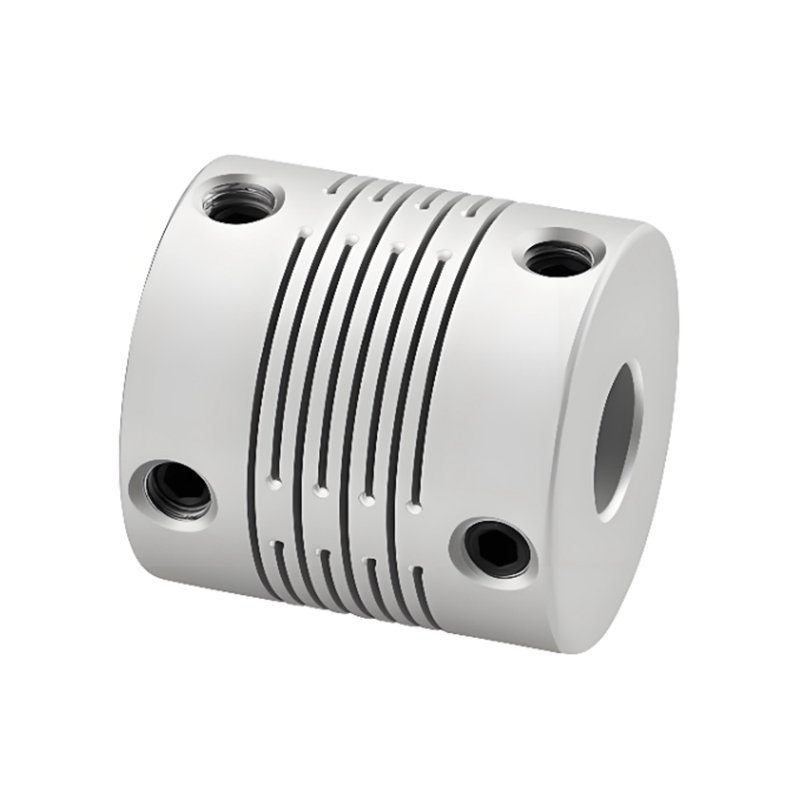

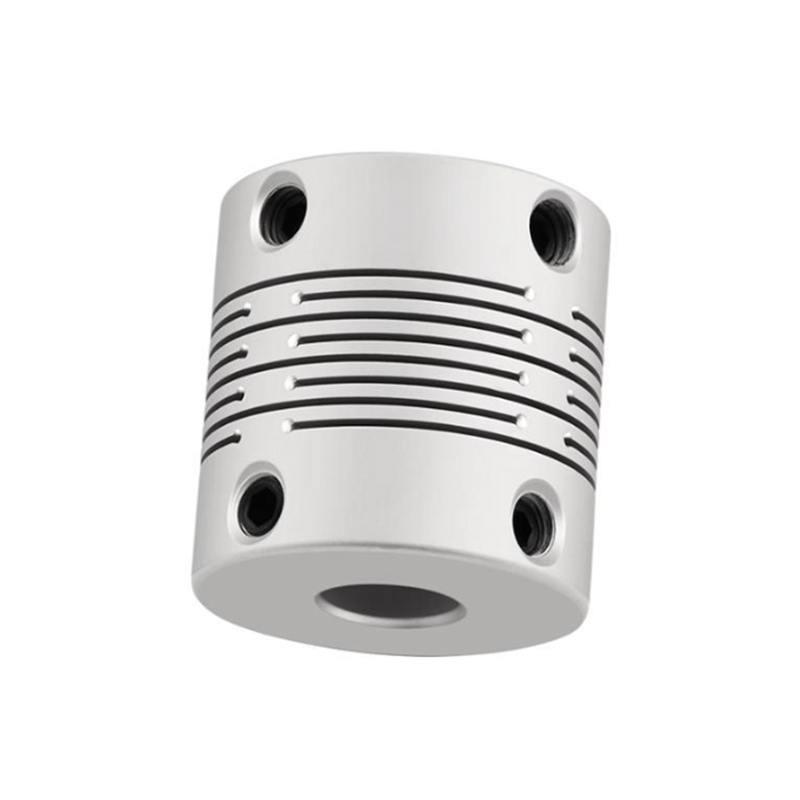

RSK-CPP สกรูตำแหน่งข้อต่อเพลาอะลูมิเนียมอัลลอยด์ที่มีความแข็งแกร่งสูง

ชื่อรหัส

D

L

เส้นผ่านศูนย์กลางรูใน มาตรฐาน(มิลลิเมตร)

K

W

F

M

RSK-CPP

16

17.5

3  4  5  6

0.55

1.18

3.0

ม3

19

20

3  4  5  6  6.35  7  8

0.55

1.18

2.3

ม3

24

25

4  5  6  6.35   7  8  9         10

0.55

1.49

4.25

ม4

29

30

5  6  6.35  7  8  9  9.525  10  11  12

0.55

1.81

5.1

ม5

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.0

ม5

ชื่อรหัส

D

L

แรงบิดจัดอันดับ (Nm)

อนุญาตให้มีอคติ (มม.)

อนุญาตให้เอียง (∠°)

อนุญาตให้มีการเบี่ยงเบนตามแนวแกน (มม.)

อนุญาตให้มีรอบต่อนาที

ความแข็งแบบบิดคงที่ (Nm/rad)

โมเมนต์ความเฉื่อย (Nm)

น้ำหนัก(ก.)

RSK-CPP

16

17.5

0.75

0.05

0.5

±0.10

24000

200

2.8x10 ^-7

7

19

20

1.5

0.05

0.5

±0.10

20000

270

6.2x10 ^-7

10

24

25

2.2

0.05

0.5

±0.10

16000

790

2.0x10 ^-6

22

29

30

3

0.05

0.5

±0.10

13000

1400

5.2x10 ^-6

40

34

35

4.5

0.05

0.5

±0.10

11000

2200

1.1x10 ^-5

64

หมายเหตุ: แรงบิดเฉื่อยและพารามิเตอร์ทางเทคนิคข้างต้นวัดโดยมาตรฐานของรูรับแสงสูงสุด ค่าแรงบิดพิกัดสูงสุดนั้นสัมพันธ์กับความทนทานของคัปปลิ้งเอง ยิ่งเส้นผ่านศูนย์กลางภายนอกมีขนาดใหญ่ขึ้น แรงก็จะยิ่งมากขึ้น และเส้นผ่านศูนย์กลางภายนอกก็จะยิ่งน้อยลง ความเร็วที่อนุญาตก็จะยิ่งสูงขึ้น
