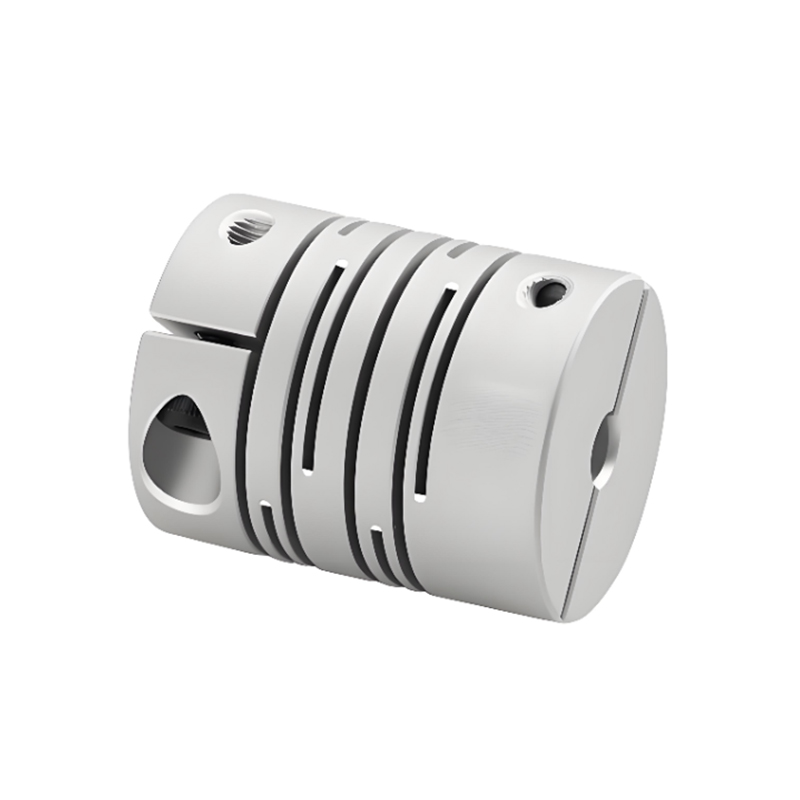

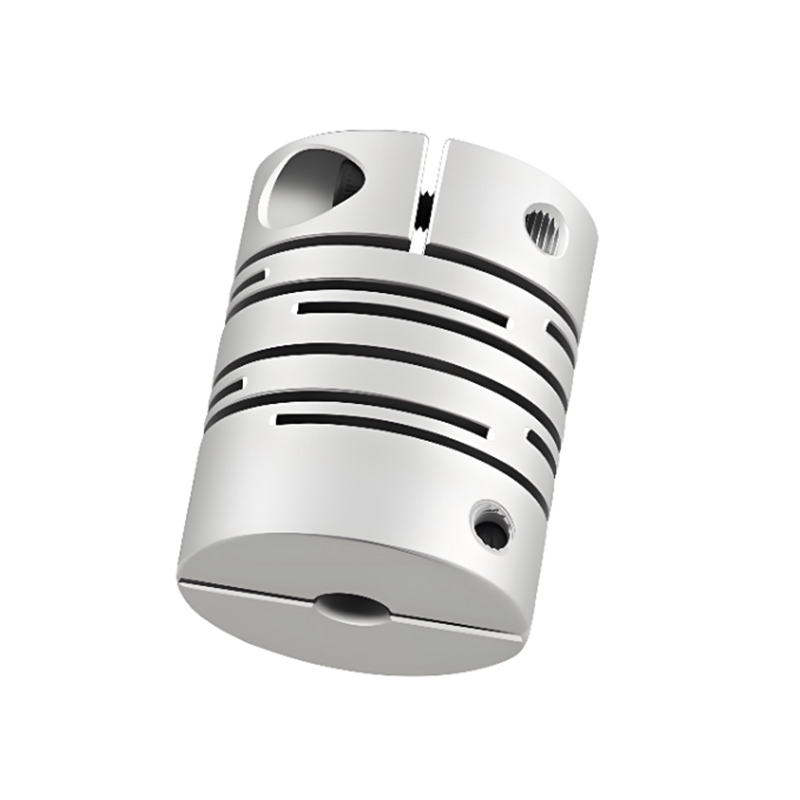

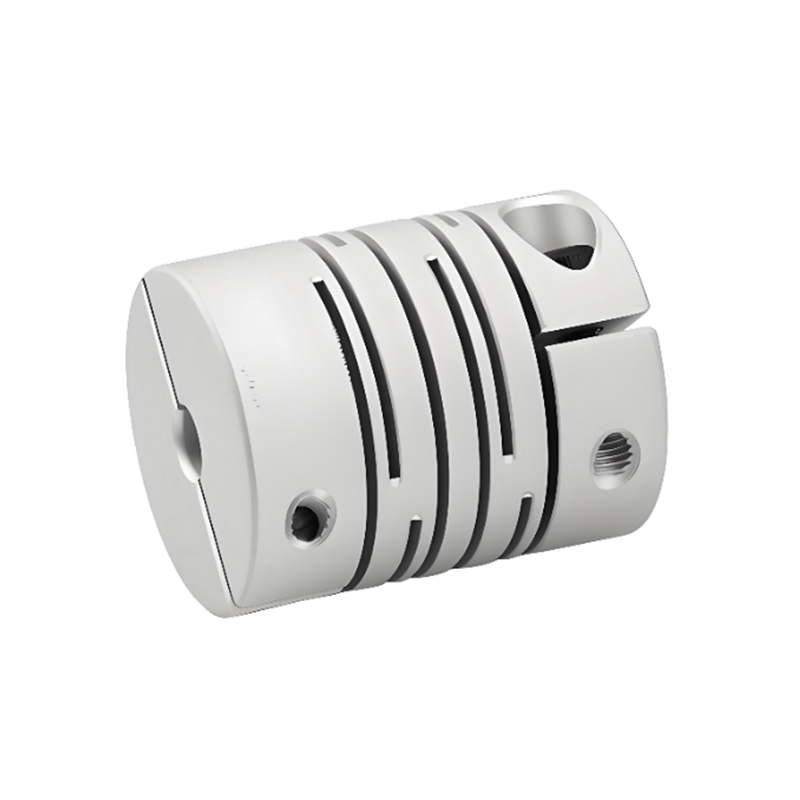

RSK-CPPC ข้อต่อเพลาแบบขนานอะลูมิเนียมอัลลอยด์ที่มีความแข็งแกร่งสูงชนิดแคลมป์

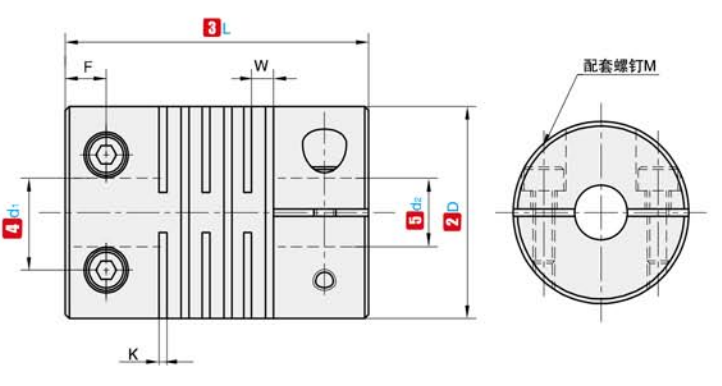

ชื่อรหัส

D

L

เส้นผ่านศูนย์กลางรูใน มาตรฐาน(มิลลิเมตร)

K

W

F

M

แรงบิด กระชับ(Nm)

RSK-CPPC

16

17.5

3  4  5  6

0.55

1.18

3.0

M2.5

0.8

19

20

3  4  5  6  6.35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6.35   7  8  9         10

0.55

1.49

3.78

ม3

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12

0.55

1.81

4.5

ม3

1.2

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

ม3

1.2

หมายเหตุ: สามารถรวมรูด้านในที่ปลายทั้งสองข้างของข้อต่อเข้ากับเส้นผ่านศูนย์กลางด้านในต่ำสุดและสูงสุดได้อย่างอิสระ ขนาดเส้นผ่านศูนย์กลางรูในที่ทำเครื่องหมายไว้ในตารางใช้สำหรับอ้างอิงเท่านั้น เส้นผ่านศูนย์กลางรูที่ลูกค้าต้องการนั้นใช้สำหรับการอ้างอิงเท่านั้น สำหรับเส้นผ่านศูนย์กลางรูที่ลูกค้าต้องการ โปรดติดต่อเรา

ชื่อรหัส

D

L

แรงบิดจัดอันดับ (Nm)

อนุญาตให้มีอคติ (มม.)

อนุญาตให้เอียง (∠°)

อนุญาตให้มีการเบี่ยงเบนตามแนวแกน (มม.)

อนุญาตให้มีรอบต่อนาที

ความแข็งของแรงบิดแบบคงที่ (Nm/rad)

โมเมนต์ความเฉื่อย (Nm)

น้ำหนัก(ก.)

RSK-CPPC

16

17.5

0.75

0.05

0.5

±0.10

24000

200

2.8x10 ^-7

7

19

20

1.5

0.05

0.5

±0.10

20000

270

6.2x10 ^-7

12

24

25

2.2

0.05

0.5

±0.10

16000

790

2.0x10 ^-6

23

29

30

3

0.05

0.5

±0.10

13000

1400

5.2x10 ^-6

41

34

35

4.5

0.05

0.5

±0.10

11000

2200

1.1x10 ^-5

62

หมายเหตุ: แรงบิดเฉื่อยและพารามิเตอร์ทางเทคนิคข้างต้นวัดโดยมาตรฐานของรูรับแสงสูงสุด ค่าแรงบิดพิกัดสูงสุดนั้นสัมพันธ์กับความทนทานของคัปปลิ้งเอง ยิ่งเส้นผ่านศูนย์กลางภายนอกมีขนาดใหญ่ขึ้น แรงก็จะยิ่งมากขึ้น และเส้นผ่านศูนย์กลางภายนอกก็จะยิ่งน้อยลง ความเร็วที่อนุญาตก็จะยิ่งสูงขึ้น
