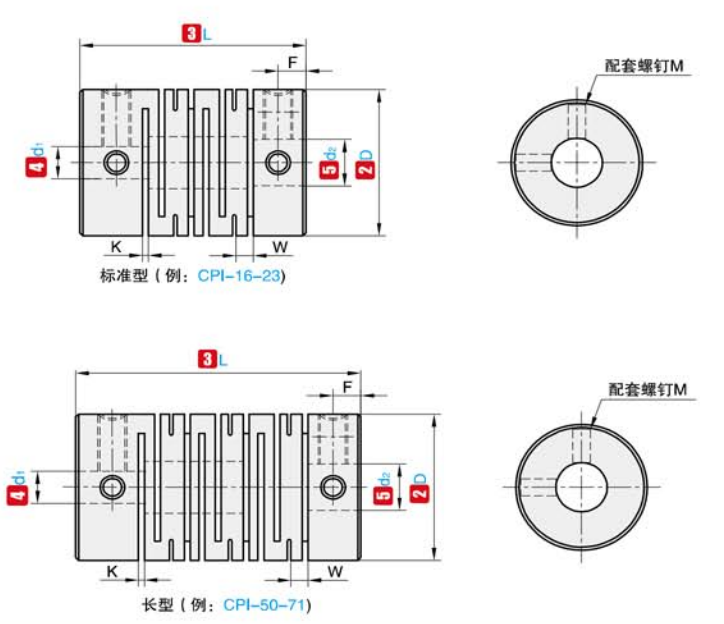

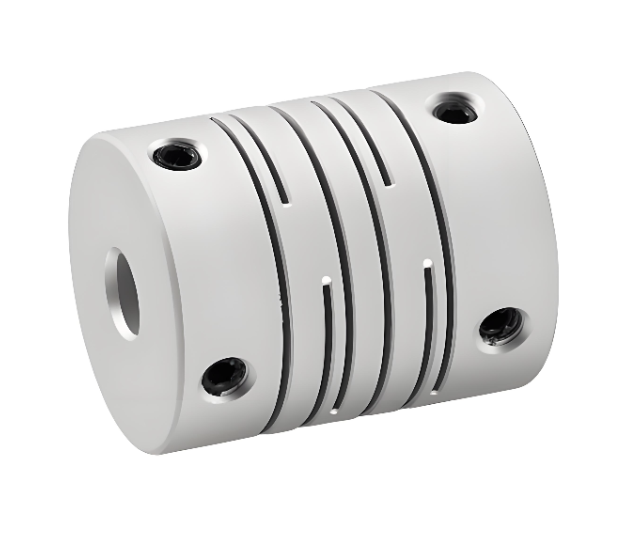

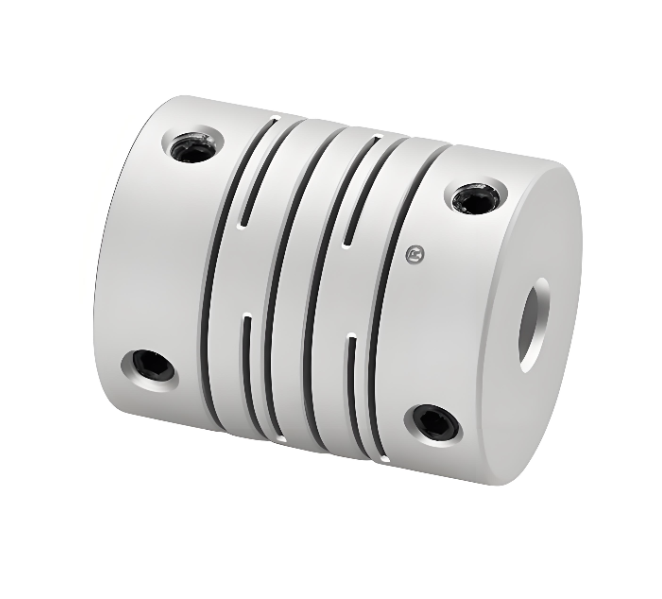

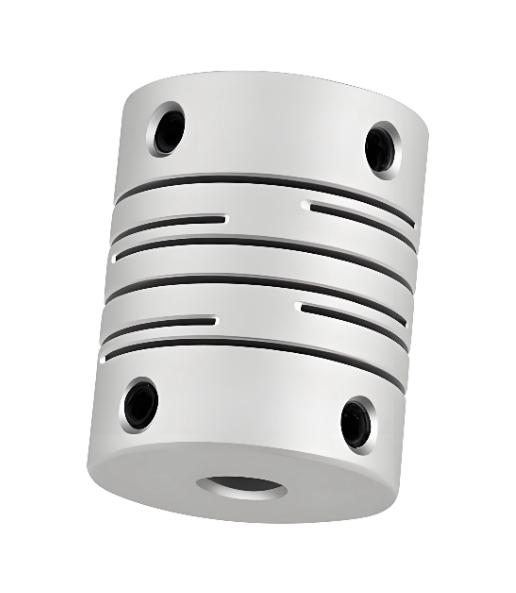

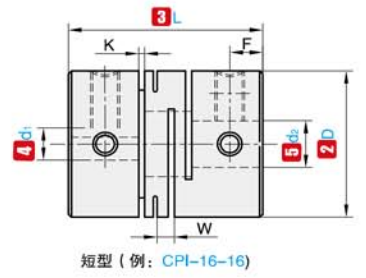

RSK-CPI อะลูมิเนียมอัลลอยด์ความแข็งแรงสูง ข้อต่อเพลาแบบขนานลำแสงชนิดสกรูกำหนดตำแหน่ง

ชื่อรหัส

D

L

เส้นผ่านศูนย์กลางรูใน มาตรฐาน(มิลลิเมตร)

K

W

F

M

แรงบิด กระชับ(Nm)

RSK-CPI

12

18.5

2  3  4  5  6

0.55

1.2

2.5

ม3

1.2

16

18

3  4  5  6  6.35

0.55

1.3

3.0

ม3

1.2

16

23

4  5  6  6.35

0.55

1.3

3.0

ม3

1.2

20

20

4  5  6  6.35  7  8             10

0.55

1.4

3.6

ม4

2.5

20

26

4  5  6  6.35  7  8             10

0.55

1.4

3.6

ม4

2.5

25

25

4  5  6  6.35  7  8  9  9.525  10  11  12

0.6

1.7

4.0

ม4

2.5

25

31

5  6  6.35     8  9  9.525  10  11  12

0.6

1.8

3.6

ม4

2.5

32

32

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.3

6.0

ม5

5

32

41

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.3

4.3

ม5

5

40

56

8            10  11  12  12.7  14  15  16  17  18  19  20

0.8

2.3

6.0

ม6

8

หมายเหตุ: สามารถรวมรูด้านในที่ปลายทั้งสองข้างของข้อต่อเข้ากับเส้นผ่านศูนย์กลางด้านในต่ำสุดและสูงสุดได้อย่างอิสระ ขนาดเส้นผ่านศูนย์กลางรูในที่ทำเครื่องหมายไว้ในตารางใช้สำหรับอ้างอิงเท่านั้น เส้นผ่านศูนย์กลางรูที่ลูกค้าต้องการนั้นใช้สำหรับการอ้างอิงเท่านั้น สำหรับเส้นผ่านศูนย์กลางรูที่ลูกค้าต้องการ โปรดติดต่อเรา

ชื่อรหัส

D

L

แรงบิดจัดอันดับ (Nm)

อนุญาตให้มีอคติ (มม.)

อนุญาตให้เอียง (∠°)

อนุญาตให้มีการเบี่ยงเบนตามแนวแกน (มม.)

อนุญาตให้มีรอบต่อนาที

ความแข็งแบบบิดคงที่ (Nm/rad)

โมเมนต์ความเฉื่อย (Nm)

น้ำหนัก(ก.)

RSK-CPI

12

18.5

0.75

0.1

1.5

±0.20

30000

31

8.3x10 ^-8

3.7

16

18

0.9

0.1

1.5

±0.20

24000

44

3.3x10 ^-7

6

16

23

0.9

0.1

1.5

±0.20

24000

44

3.3x10 ^-7

8.1

20

20

1.6

0.15

1.5

±0.20

24000

80

3.3x10 ^-7

10

20

26

1.6

0.15

1.5

±0.20

19000

109

9.0x10 ^-7

12

25

25

3

0.15

1.5

±0.20

19000

109

9.0x10 ^-7

15

25

31

3

0.15

1.5

±0.20

15000

165

2.2x10 ^-6

23

32

32

6

0.15

1.5

±0.20

15000

165

2.6x10 ^-6

27

32

41

6

0.15

1.5

±0.20

12000

270

8.0x10 ^-6

50

38

41

9.5

0.2

1.5

±0.20

12000

270

9.6x10 ^-6

60

40

56

15

0.2

1.5

±0.20

9400

344

3.1x10 ^-5

135

หมายเหตุ: แรงบิดเฉื่อยและพารามิเตอร์ทางเทคนิคข้างต้นวัดโดยมาตรฐานของรูรับแสงสูงสุด ค่าแรงบิดพิกัดสูงสุดนั้นสัมพันธ์กับความทนทานของคัปปลิ้งเอง ยิ่งเส้นผ่านศูนย์กลางภายนอกมีขนาดใหญ่ขึ้น แรงก็จะยิ่งมากขึ้น และเส้นผ่านศูนย์กลางภายนอกก็จะยิ่งน้อยลง ความเร็วที่อนุญาตก็จะยิ่งสูงขึ้น
