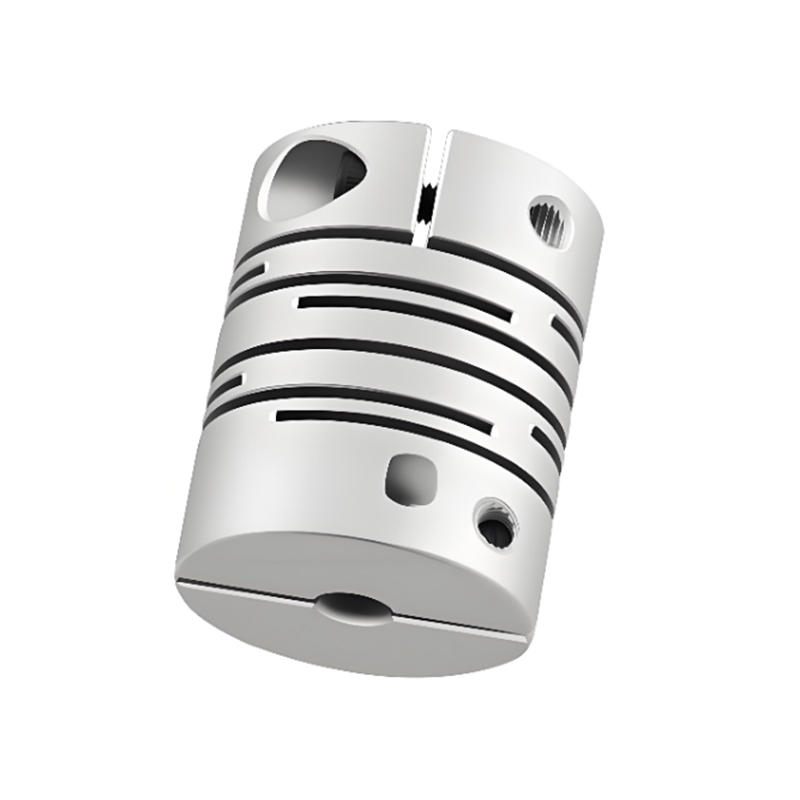

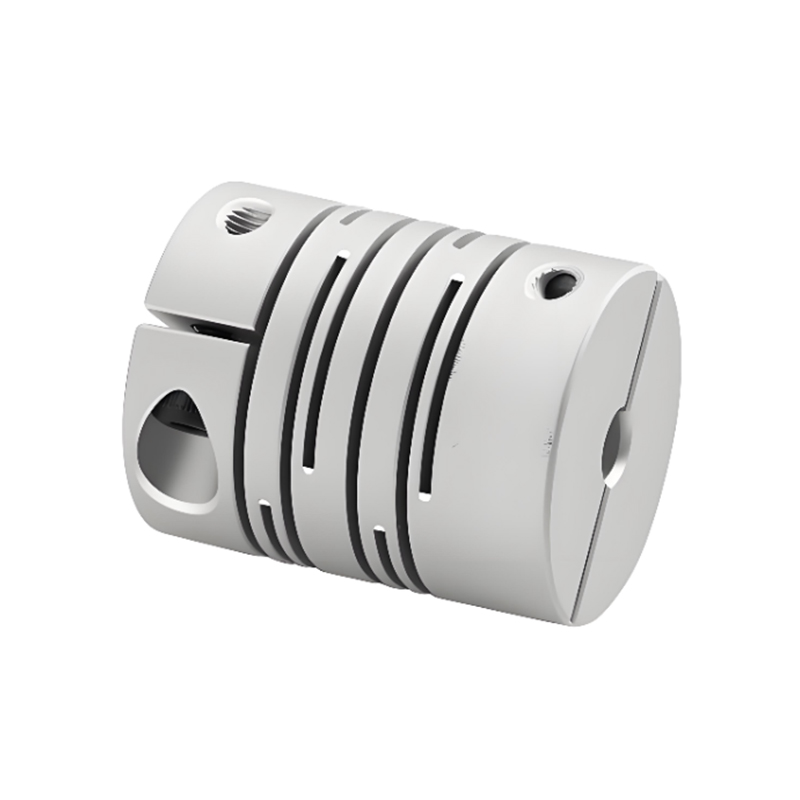

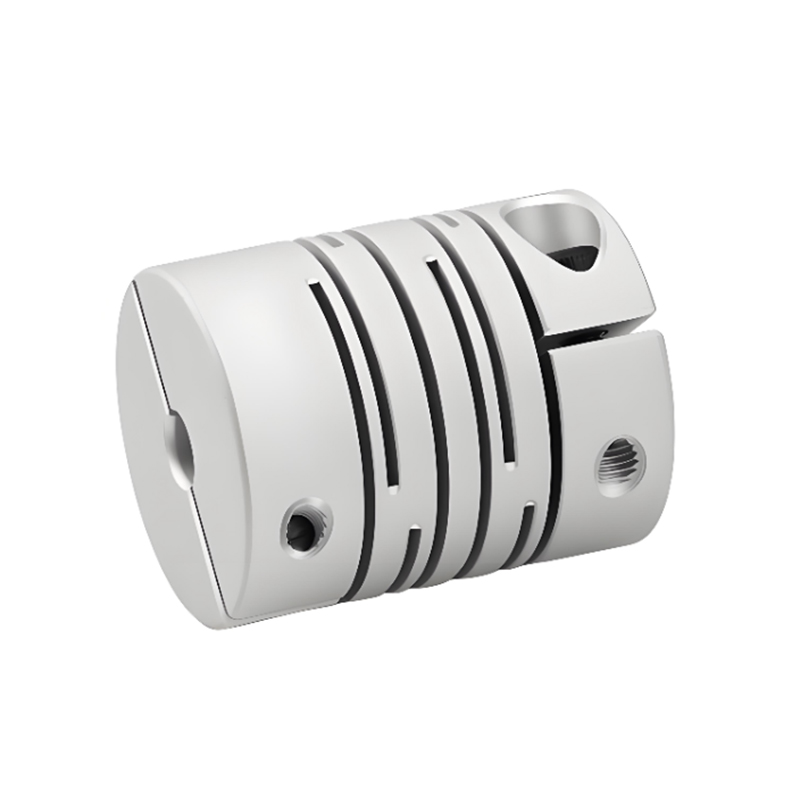

RSK-CPIC ข้อต่อเพลาคู่ขนานอะลูมิเนียมความแข็งแรงสูง ชนิดแคลมป์

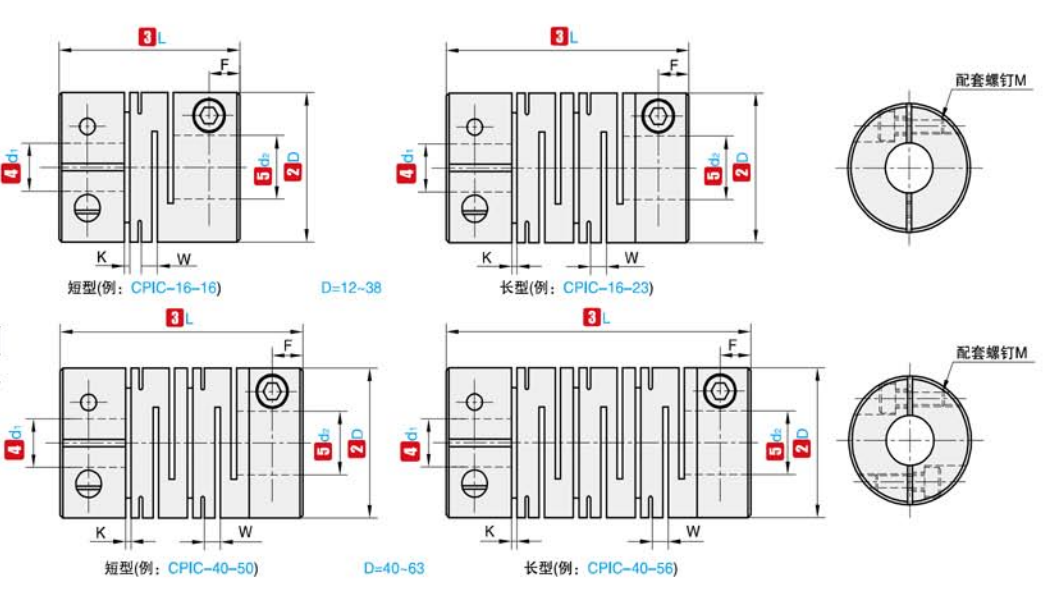

ชื่อรหัส

D

L

เส้นผ่านศูนย์กลางรูใน มาตรฐาน(มิลลิเมตร)

E

F

H

M

แรงบิด กระชับ(Nm)

RSK-CPIC

12

18.5

2  3  4  5  6

0.55

1.3

2.5

M2.5

0.8

16

18

3  4  5  6  6.35

0.55

1.4

3.18

M2.5

0.8

16

23

3  4  5  6  6.35

0.55

1.4

3.18

M2.5

0.8

20

20

4  5  6  6.35  7  8             10

0.55

1.5

3.75

M2.5

0.8

20

26

4  5  6  6.35  7  8             10

0.55

1.5

3.75

ม3

1.2

25

25

5  6  6.35  7  8  9  9.525  10  11  12

0.6

1.7

4.84

ม3

1.2

25

31

5  6  6.35  7  8  9  9.525  10  11  12

0.6

1.8

4.46

ม3

1.2

32

32

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.3

5.3

ม4

2.5

32

41

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.3

6.6

ม4

2.5

40

56

8            10  11  12  12.7  14  15  16  17  18  19  20

0.8

2.7

8

ม5

5

หมายเหตุ: สามารถรวมรูด้านในที่ปลายทั้งสองข้างของข้อต่อเข้ากับเส้นผ่านศูนย์กลางด้านในต่ำสุดและสูงสุดได้อย่างอิสระ ขนาดเส้นผ่านศูนย์กลางรูในที่ทำเครื่องหมายไว้ในตารางใช้สำหรับอ้างอิงเท่านั้น เส้นผ่านศูนย์กลางรูที่ลูกค้าต้องการนั้นใช้สำหรับการอ้างอิงเท่านั้น สำหรับเส้นผ่านศูนย์กลางรูที่ลูกค้าต้องการ โปรดติดต่อเรา

ชื่อรหัส

D

L

แรงบิดจัดอันดับ (Nm)

อนุญาตให้มีอคติ (มม.)

อนุญาตให้เอียง (∠°)

อนุญาตให้มีการเบี่ยงเบนตามแนวแกน (มม.)

อนุญาตให้มีรอบต่อนาที

ความแข็งแบบบิดคงที่ (Nm/rad)

โมเมนต์ความเฉื่อย (Nm)

น้ำหนัก(ก.)

RSK-CPIC

12

18.5

0.5

0.1

1.5

±0.20

10000

32

7.6x10 ^-8

4.8

16

18

0.5

0.1

1.5

±0.20

10000

44

2.4x10 ^-7

8

16

23

0.5

0.1

1.5

±0.20

9500

44

3.4x10 ^-7

9.3

20

20

1

0.1

1.5

±0.20

7600

110

8.8x10 ^-6

14

20

26

1

0.1

1.5

±0.20

7600

100

9.1x10 ^-6

16.5

25

25

2

0.15

1.5

±0.20

6100

165

2.3x10 ^-6

26

25

31

2

0.15

1.5

±0.20

6100

165

2.6x10 ^-6

29

32

32

4

0.15

1.5

±0.20

5000

228

8.8x10 ^-6

56

32

41

4

0.15

1.5

±0.20

5000

228

9.7x10 ^-6

65

40

56

8

0.2

1.5

±0.20

5800

340

3.3x10 ^-5

142

หมายเหตุ: แรงบิดเฉื่อยและพารามิเตอร์ทางเทคนิคข้างต้นวัดโดยมาตรฐานของรูรับแสงสูงสุด ค่าแรงบิดพิกัดสูงสุดนั้นสัมพันธ์กับความทนทานของคัปปลิ้งเอง ยิ่งเส้นผ่านศูนย์กลางภายนอกมีขนาดใหญ่ขึ้น แรงก็จะยิ่งมากขึ้น และเส้นผ่านศูนย์กลางภายนอกก็จะยิ่งน้อยลง ความเร็วที่อนุญาตก็จะยิ่งสูงขึ้น
