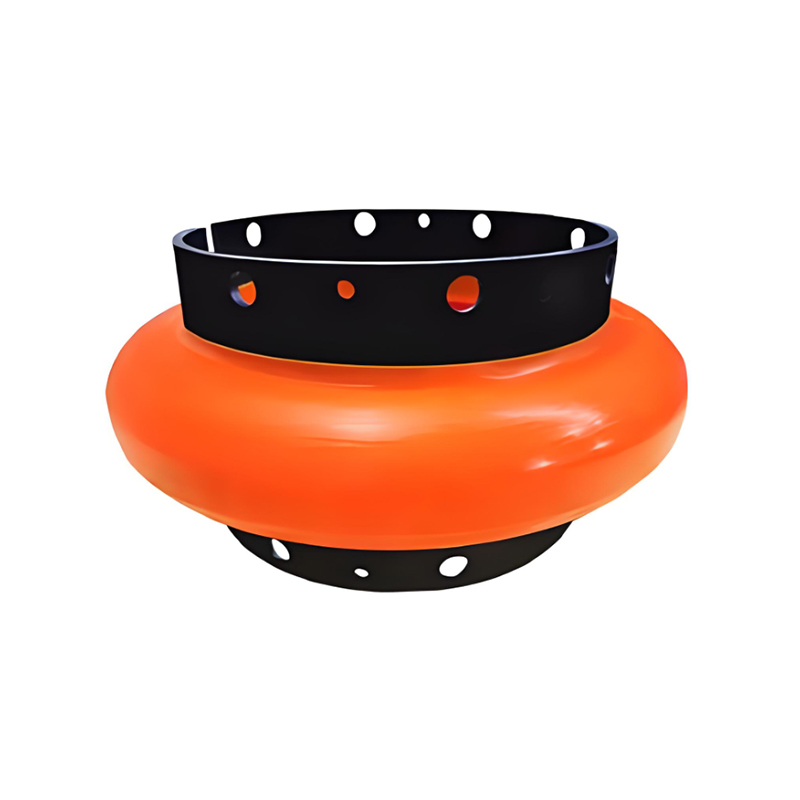

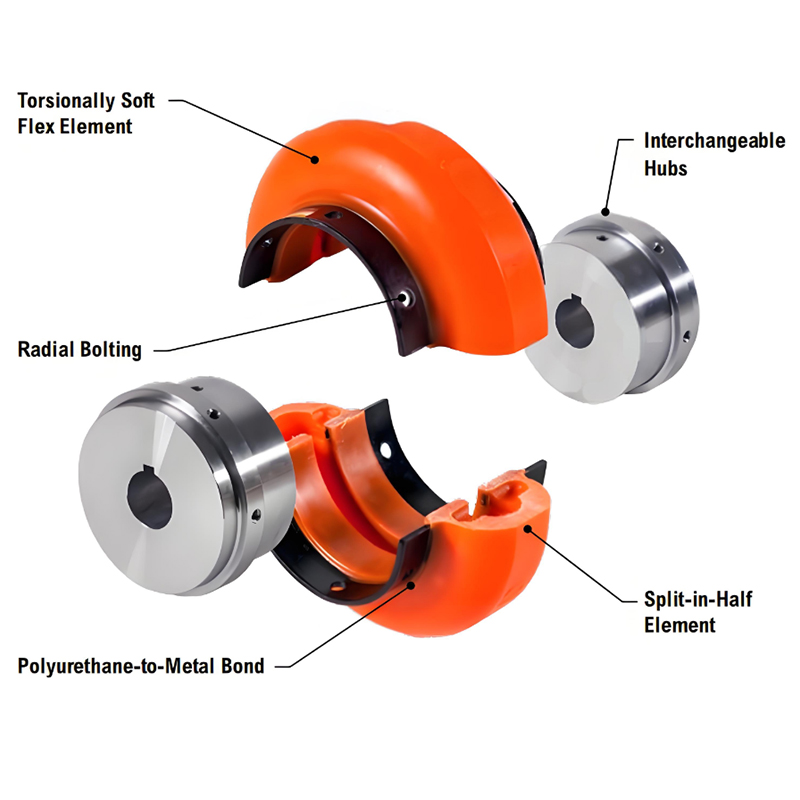

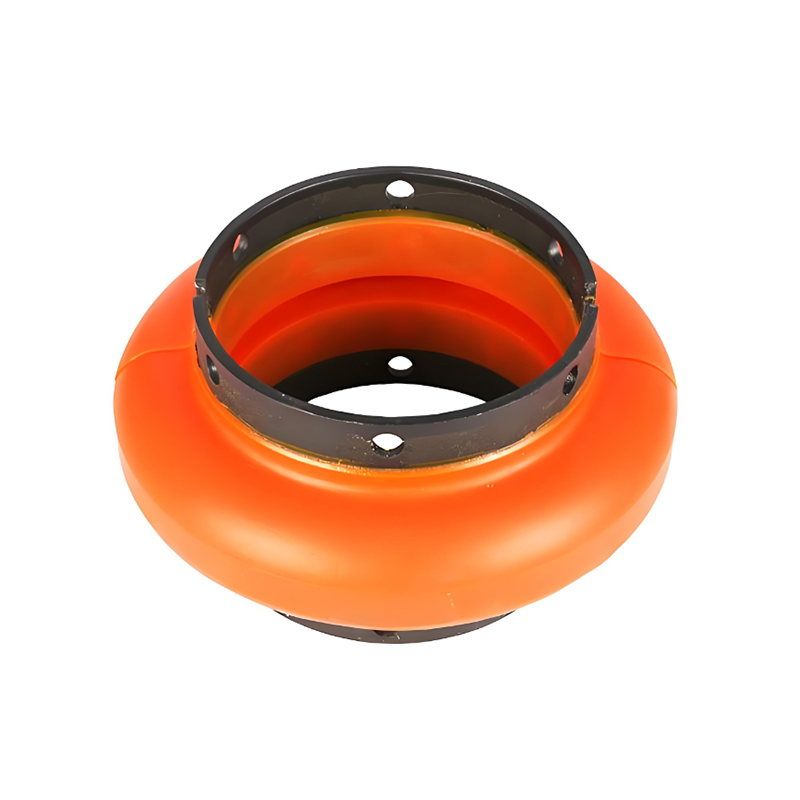

ข้อต่อยางรูปทรงโอเมก้ามีส่วนประกอบหลักซึ่งเป็นยางอีลาสโตเมอร์รูปวงแหวนที่หล่อขึ้นรูปในตัว โดยมีโปรไฟล์หน้าตัดที่มีรูปร่างเหมือนตัวอักษร Ω เชื่อมต่อโดยตรงกับหน้าแปลนโลหะ (ข้อต่อแบบครึ่งตัว) ที่ปลายทั้งสองข้างโดยใช้โบลท์ ตัวยางผ่านการเสียรูปแรงเฉือน แรงอัด และแรงดึงระหว่างการส่งแรงบิด จึงมีฟังก์ชั่นหลายอย่าง

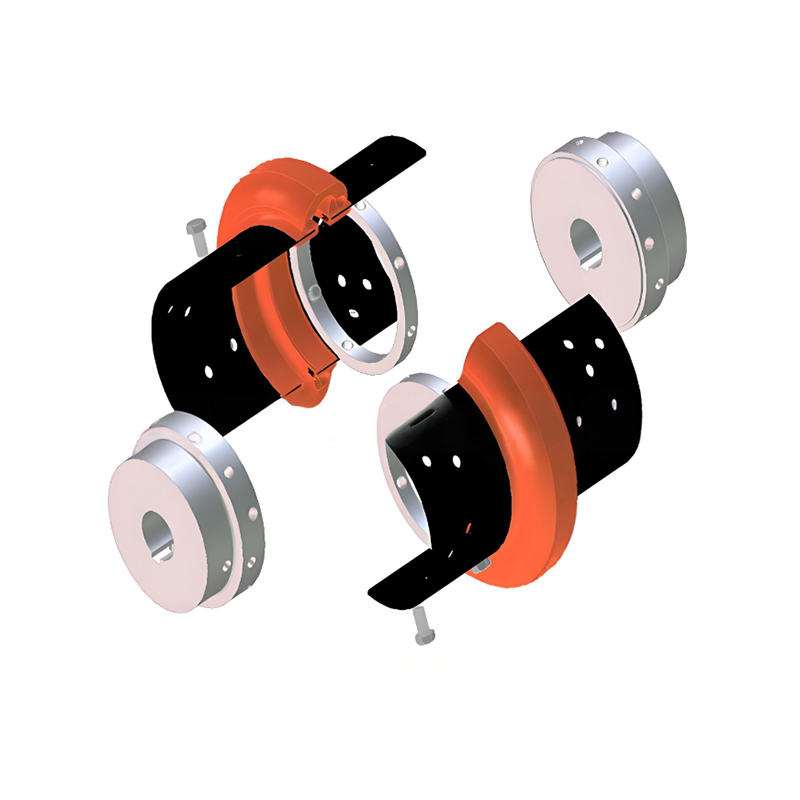

หน้าแปลนโลหะสองชิ้นที่เหมือนกัน: โดยทั่วไปแล้วทำจากเหล็กหล่อหรือโลหะผสมอะลูมิเนียม โดยมีรูโบลต์
1.โครงสร้างพื้นฐาน

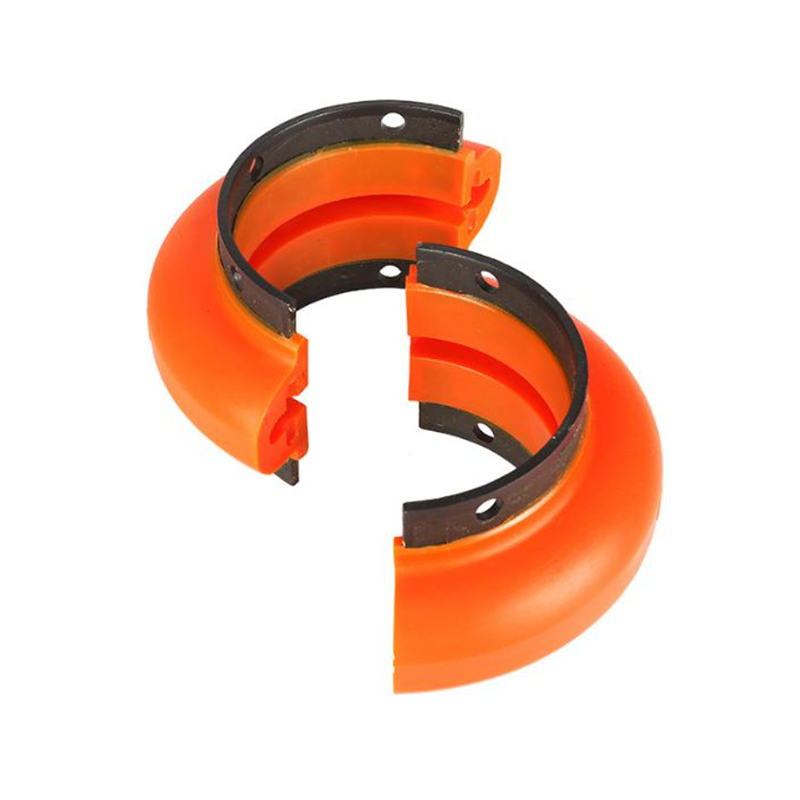

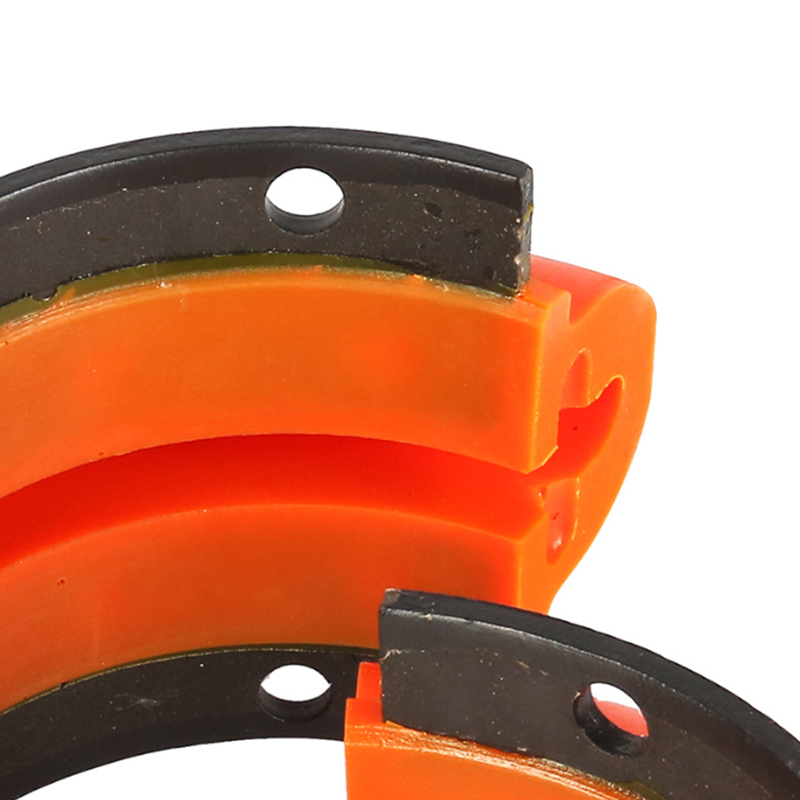

ยางอีลาสโตเมอร์รูปทรง Ω หนึ่งตัว: มักทำจากวัสดุ เช่น ยางธรรมชาติ โพลียูรีเทน หรือนีโอพรีน ซึ่งมีความแข็งแรงและความยืดหยุ่นสูง
โบลท์และน็อต: ใช้เพื่อยึดตัวยางระหว่างหน้าแปลนทั้งสอง บางครั้งใช้ Reamed Fit Bolts เพื่อรับรองความถูกต้องของการจัดตำแหน่ง
โบลท์และน็อต: ใช้เพื่อยึดตัวยางระหว่างหน้าแปลนทั้งสอง บางครั้งใช้ Reamed Fit Bolts เพื่อรับรองความถูกต้องของการจัดตำแหน่ง
2. ลักษณะสำคัญ
ความยืดหยุ่นและความสามารถในการชดเชยที่ยอดเยี่ยม
ความยืดหยุ่นเชิงบิดที่ยอดเยี่ยม: ดูดซับและแยกการสั่นสะเทือนแบบบิดและโหลดแรงกระแทกที่รุนแรงได้อย่างมีประสิทธิภาพ ปกป้องทั้งด้านคนขับ (เช่น มอเตอร์) และอุปกรณ์ขับเคลื่อน
การชดเชยการเยื้องศูนย์ขนาดใหญ่: ช่วยให้สามารถชดเชยการเยื้องศูนย์เชิงมุม รัศมี และแนวแกนที่มีขนาดใหญ่มาก ทำให้มีความต้องการน้อยที่สุดในการจัดตำแหน่งการติดตั้ง สามารถปรับให้เข้ากับการเสียรูปที่เกิดจากการทรุดตัวของฐานราก การขยายตัวจากความร้อน ฯลฯ
ไม่จำเป็นต้องหล่อลื่น บำรุงรักษาง่าย
ไม่มีชิ้นส่วนเสียดสีที่มีการเลื่อนแบบสัมพันธ์กัน ไม่ต้องใช้การหล่อลื่น และจัดอยู่ในประเภทข้อต่อที่ไม่ต้องบำรุงรักษา
ฉนวนไฟฟ้าและการหน่วง
ตัวยางเป็นฉนวนไฟฟ้าป้องกันการกัดกร่อนของกระแสไฟฟ้าของเพลา ในขณะเดียวกัน แรงเสียดทานภายในของยางก็ให้คุณสมบัติการหน่วงและการดูดซับแรงสั่นสะเทือนที่เหนือกว่า
โครงสร้างเรียบง่ายติดตั้งง่าย
ส่วนประกอบน้อย ประกอบง่าย มักไม่ต้องใช้เครื่องมือพิเศษ
3. พื้นที่ใช้งานทั่วไป
ข้อต่อโอเมก้าใช้กันอย่างแพร่หลายในอุตสาหกรรมและอุปกรณ์ต่อไปนี้เนื่องจากประสิทธิภาพที่ยอดเยี่ยม
อุตสาหกรรมปั๊ม: ปั๊มหอยโข่ง, ปั๊มสกรู, ปั๊มลูกสูบ ฯลฯ
พัดลม: พัดลมอุตสาหกรรมหลายชนิด พัดลมดูดอากาศแบบเหนี่ยวนำ และเครื่องเป่าลม
คอมเพรสเซอร์: ชนิดสกรู, คอมเพรสเซอร์แบบแรงเหวี่ยง
อุตสาหกรรมการผลิตไฟฟ้า: กังหันไอน้ำ เครื่องกำเนิดไฟฟ้า ปั๊มน้ำป้อนหม้อไอน้ำ
อุตสาหกรรมการต่อเรือ: ระบบขับเคลื่อนเรือ
เยื่อและกระดาษ: เครื่องจักรการกลั่น, เครื่องจักรผลิตกระดาษ
โลหะวิทยาเหล็ก: โรงรีด, สายพานลำเลียง
