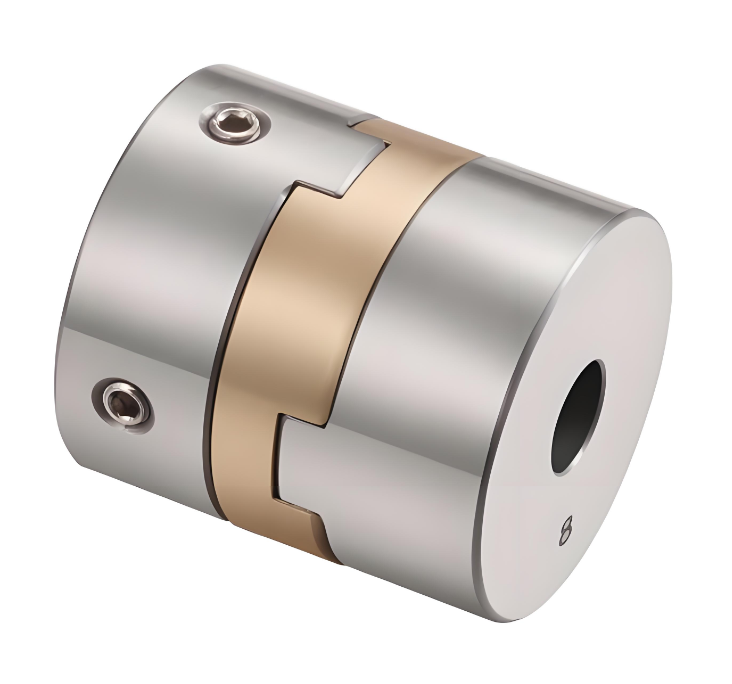

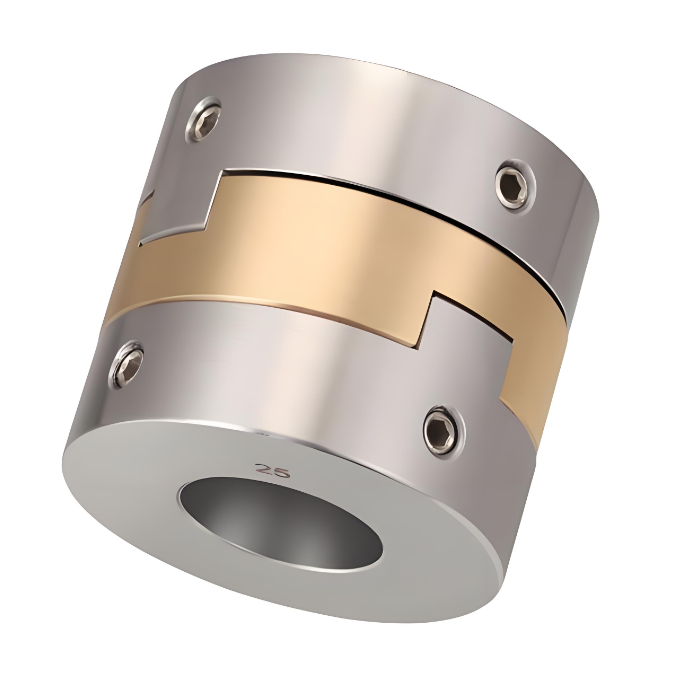

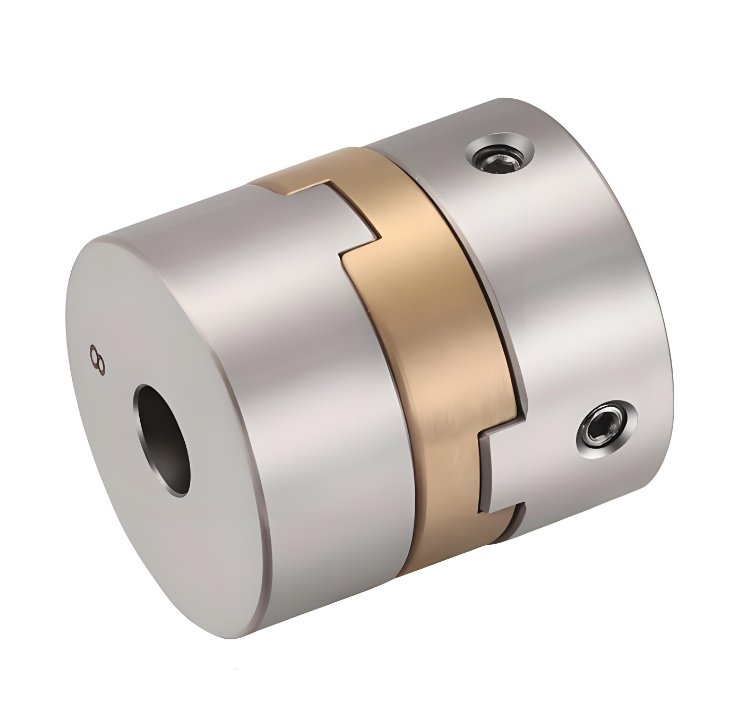

ข้อต่อบล็อกสเตนเลส RSK-CPHG พร้อมวิธียึดสกรูกำหนดตำแหน่งแบบกุญแจ

代号

ชื่อรหัส

D

L

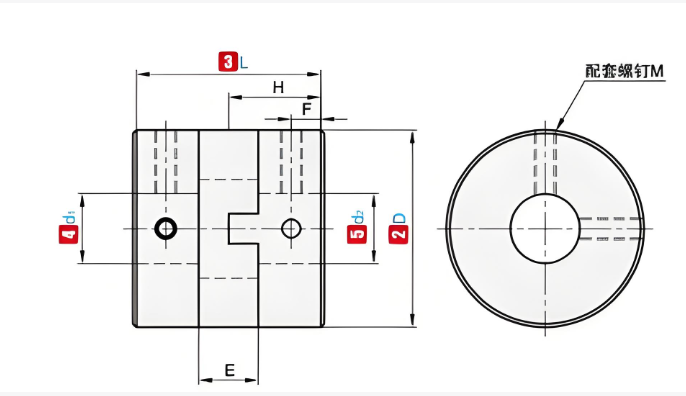

常用D1/D2 内径尺寸     เส้นผ่านศูนย์กลางรูในมาตรฐาน(มม.)

E

F

H

M

拧紧扭矩

แรงบิด กระชับ(Nm)

RSK-CPHG

14.5

16

4  5  6  6.35

5.4

3

7.7

ม3

1.2

16.8

19.8

5  6  6.35  7  8

6..3

3.2

9.7

ม4

2.5

20

21.4

5  6  6.35  7  8

7.3

3.2

10.5

ม4

2.5

26

25.6

5  6  6.35    8  9  9.525  10  11  12

7.5

3.8

12

ม4

2.5

30

33

5  6  6.35    8  9  9.525  10  11  12

8.8

5.8

16

ม4

2.5

34

34

5  6  6.35    8  9  9.525  10  11  12  12.7  14  15  16

8.5

5.8

16.5

ม5

5

38

39.5

5  6  6.35    8  9  9.525  10  11  12  12.7  14  15  16

9.7

7.0

19.3

ม5

5

45

43.6

5  6  6.35    8  9             10  11  12  12.7  14  15  16  17  18  19  20  22

13.6

7.5

21.3

ม5

5

55

49.4

5  6  6.35    8  9              10  11  12  12.7  14  15  16  17  18  19  20  22  24  25

15.4

8.5

24.2

ม6

8

70

57

5  6  6.35    8  9               10  11  12  12.7  14  15  16  17  18  19  20  22  24  25  28  30  32  35

17

11

28

ม8

20

代号

ชื่อรหัส

D

L

额定扭矩   พิกัดแรงบิด(Nm)

容许偏heart    อนุญาตให้มีอคติ (มม.)

容许偏角อนุญาตให้เอียง(∠°)

容许轴向偏差อนุญาตให้มีการเบี่ยงเบนตามแนวแกน (มม.)

容许转速อนุญาต RPM

静态扭转钢度ความแข็งแบบบิดคงที่ (N.m/rad)

惯性矩          โมเมนต์ความเฉื่อย(N.m)

重量Weight(g)

RSK-CPHG

14.5

16

3

0.5

0.6

±0.1

7000

800

4.5x10 ^-7

15

16.8

19.8

5

6500

900

1.0x10 ^-6

25

20

21.4

7

5000

2000

2.25x10 ^-6

37

26

25.6

10

0.8

±0.2

5000

3500

7.5x10 ^-6

79

30

33

24

1

5000

5000

2.5x10 ^-5

122

34

34

32

3500

7500

4.0x10 ^-5

180

38

39.5

50

±0.3

3500

10000

5.2x10 ^-5

260

45

43.6

50

0.2

9000

6500

1.7x10 ^-4

400

55

49.4

75

1.2

±0.5

9000

90000

3.3x10 ^-4

750

70

57

95

1.6

±0.6

9000

170000

1.1x10 ^-3

1050
