ข้อมูลจำเพาะ

> ตัวเครื่องหลักทำจากอลูมิเนียมอัลลอยด์ที่มีความแข็งแรงสูง

>ฟันเฟืองเป็นศูนย์ เหมาะสำหรับการหมุนไปข้างหน้าและย้อนกลับ

>คอลลอยด์ทำจากโพลียูรีเทนซึ่งมีความทนทานต่อการสึกหรอได้ดี

> ความต้านทานต่อน้ำมันและฉนวนไฟฟ้า ตัวยางยืดตรงกลางสามารถดูดซับแรงสั่นสะเทือนได้

>ชดเชยความเบี่ยงเบนในแนวรัศมี เชิงมุม และแนวแกน

> การออกแบบที่ถอดออกได้สำหรับการติดตั้งง่าย

>วิธีการขันสกรูแบบหนีบ

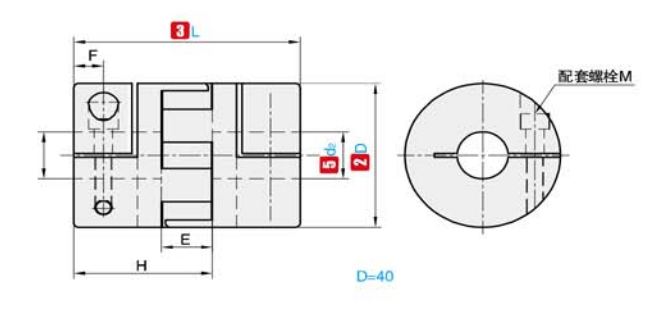

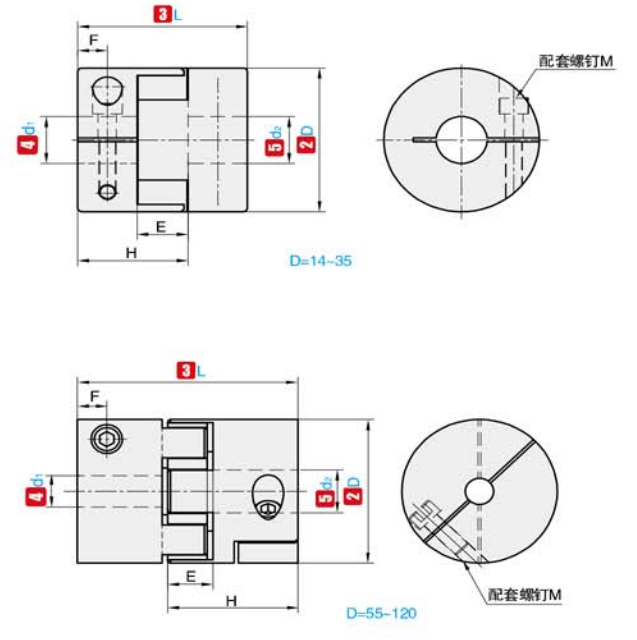

①ไม่ใช่	②D	3ล	④d₁⑤d₂ (ขอบเขตเพิ่มเติม)	E	F	H	M	แรงบิดของสกรูยึด (N·m)
RSK-ซีพีเอฟซี	14	22	3 4 5 6 6.35	6.6	3.8	14.3	M2.5	0.8
	20	25	3 4 5 6 6.35 7 8 9 9.525 10	8.6	4.6	16.8	ม3	1.2
	20	30	3 4 5 6 6.35 7 8 9 9.525 10	8.6	5.4	19.25	ม3	1.2
	25	30	4 5 6 7 8 9 9.525 10 11 12	11.6	4.6	20.82	ม4	2.5
	25	34	4 5 6 6.35 7 8 9 10 11 12	11.6	5.6	22.82	ม4	2.5
	30	35	5 6 6.35 7 8 9 10 11 12 12.7 14 15 16	10.9	5.9	23	ม4	2.5
	30	40	5 6 6.35 7 8 9 10 11 12 12.7 14 15 16	10.9	7	25.5	ม4	2.5
	35	50	5 6 6.35 7 8 9 10 11 12 12.7 14 15 16 17 18 19 20	11.5	6.5	32.1	ม5	5
	40	50	6 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 24	13.7	6.7	32.1	ม5	5
	40	55	6 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 24	13.7	7.2	34.5	ม5	5
	40	66	6 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 24	13.7	8.0	40.0	ม5	5
	55	49	10 11 12 12.7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	6.5	32.0	ม6	8
	55	78	8 10 12 12.7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	10.3	46.4	ม6	8
	65	90	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40	16.7	11.9	53.5	ม8	20
	80	114	19 20 22 24 25 28 30 32 35 38 40 42 45	22.5	15.5	67.6	ม8	20

①ไม่ใช่	②D	3ล	แรงบิดสูงสุด	ความผิดปกติที่ได้รับอนุญาต	การเบี่ยงเบนมุมที่อนุญาต	การเบี่ยงเบนแนวแกนที่อนุญาต	ความเร็วในการหมุนที่อนุญาต	ความแข็งของการกลับตัวแบบคงที่	โมเมนต์ความเฉื่อย	น้ำหนัก
①ไม่ใช่	②D	3ล	(น·ม)	(มม.)	(°)	(มม.)	(รอบต่อนาที)	（นิวเมตร/ราด）	(กก.·ตร.ม.)	(ก.)
RSK-ซีพีเอฟซี	14	22	1.1	0.02	1	0.60	19000	46	2.0×10⁻ ⁷	10
	20	25	2.8	0.02	1	0.60	17000	55	1.0×10⁻ ⁶	15
	20	30	2.8	0.02	1	0.60	17000	55	1.1×10⁻ ⁶	19
	25	30	6	0.02	1	0.60	16000	65	5.2×10⁻ ⁶	33
	25	34	6	0.02	1	0.60	16000	65	5.2×10⁻ ⁶	42
	30	35	6.5	0.02	1	0.60	12000	72	6.2×10⁻ ⁶	50
	30	40	6.5	0.02	1	0.60	12000	72	6.2×10⁻ ⁶	60
	35	50	15	0.02	1	0.60	10000	200	8.1×10⁻ ⁶	45
	40	50	32	0.02	1	0.80	10000	450	3.8×10⁻ ⁵	115
	40	55	32	0.02	1	0.80	10000	500	3.8×10⁻ ⁵	127
	40	66	32	0.02	1	0.80	10000	550	3.9×10⁻ ⁵	154
	55	49	46	0.02	1	0.80	8000	1200	1.6×10⁻ ³	241
	55	78	46	0.02	1	0.80	8000	1500	1.6×10⁻ ³	341
	65	90	109	0.02	1	0.80	6000	2800	3.8×10⁻ ³	583
	80	114	135	0.02	1	1.00	4600	3500	1.8×10⁻ ³	1000

อธิบาย

ข้อต่อเพลาแบบยืดหยุ่น RSK Jaw/Spider เป็นผลิตภัณฑ์ระบบส่งกำลังที่ผสมผสานเทคโนโลยีที่เป็นนวัตกรรมใหม่และงานฝีมือที่เป็นเลิศ ตัวเครื่องหลักทำจากอะลูมิเนียมอัลลอยด์คุณภาพสูง และกลึง กัด และเจาะอย่างแม่นยำ จากนั้นจึงผ่านกรรมวิธีทางความร้อนโดยรวม เพื่อให้มั่นใจถึงความสมดุลที่สมบูรณ์แบบระหว่างความแข็งแกร่งสูงและน้ำหนักเบา

โครงสร้างหลักของข้อต่อนี้คือการฝังวงแหวนยางยืดรูปดอกพลัมไว้อย่างแม่นยำระหว่างก้ามของข้อต่อครึ่งทั้งสอง ในระหว่างการทำงาน กำลังจะถูกส่งอย่างมีประสิทธิภาพผ่านการอัดขึ้นรูปอย่างใกล้ชิดของกรงเล็บและวงแหวนยางยืด ในเวลาเดียวกัน ความสามารถในการเปลี่ยนรูปยืดหยุ่นที่ดีเยี่ยมของวงแหวนยืดหยุ่นถูกนำมาใช้เพื่อชดเชยการชดเชยสัมพัทธ์ระหว่างเพลาทั้งสองได้อย่างง่ายดาย ทำให้เกิดการสั่นสะเทือนและการบัฟเฟอร์ที่ดีเยี่ยม และลดการสั่นสะเทือนและเสียงรบกวนระหว่างการทำงานของอุปกรณ์ได้อย่างมีประสิทธิภาพ

ข้อต่อเพลาแบบยืดหยุ่น Jaw/Spider ได้รับการออกแบบมาอย่างมีเอกลักษณ์ และกลีบจะรับเฉพาะแรงกดเท่านั้นเพื่อหลีกเลี่ยงช่วงเวลาที่โค้งงอ ซึ่งช่วยเพิ่มความสามารถในการรับน้ำหนักและความน่าเชื่อถือได้อย่างมาก มีความสามารถในการชดเชยตามแนวแกน แนวรัศมี และเชิงมุมที่ยอดเยี่ยม และสามารถปรับให้เข้ากับสภาพการทำงานที่ซับซ้อนต่างๆ ได้ ในขณะเดียวกัน ข้อต่อก็มีประสิทธิภาพเป็นฉนวนไฟฟ้าที่ดีและไม่ต้องการการหล่อลื่น ซึ่งช่วยลดภาระงานในการบำรุงรักษาได้อย่างมากและสามารถทำงานได้อย่างเสถียรเป็นเวลานาน นอกจากนี้ ยังมีโครงสร้างที่กะทัดรัด ขนาดแนวรัศมีขนาดเล็ก และโมเมนต์ความเฉื่อยต่ำ ทำให้เหมาะอย่างยิ่งสำหรับความเร็วปานกลางและสูง การสตาร์ทและหยุดบ่อยครั้ง การหมุนไปข้างหน้าและย้อนกลับสลับกัน และระบบเพลาส่งกำลังที่มีข้อกำหนดด้านความน่าเชื่อถือที่เข้มงวด ไม่ว่าจะเป็นเครื่องมือกล CNC เซอร์โวมอเตอร์ หรือสาขาเครื่องจักรที่มีความแม่นยำ เช่น สิ่งทอและบรรจุภัณฑ์ ก็สามารถแสดงให้เห็นถึงประสิทธิภาพที่ยอดเยี่ยมและรับประกันที่มั่นคงสำหรับการทำงานของอุปกรณ์ของคุณอย่างมีประสิทธิภาพและมีเสถียรภาพ
