ข้อมูลจำเพาะ

ลักษณะสำคัญ:

โครงสร้างเรียบง่าย ต้นทุนต่ำ

ต้นทุนและราคาการผลิตต่ำ

ไม่จำเป็นต้องหล่อลื่น บำรุงรักษาง่าย

มีความสามารถในการชดเชยและความสามารถในการทำให้หมาด ๆ

ติดตั้งง่าย

บุชยางยืดหยุ่นสามารถเป็นฉนวนไฟฟ้าได้ระดับหนึ่ง

ฟิลด์แอปพลิเคชันหลัก:

การเชื่อมต่อระหว่างมอเตอร์กับเครื่องจักรที่ขับเคลื่อนด้วยพัดลม ปั๊ม และเครื่องจักรทั่วไปอื่นๆ (ทั่วไป)

สายพานลำเลียง เครื่องผสม เครื่องจักรกลการเกษตร

คอมเพรสเซอร์ขนาดเล็กถึงขนาดกลาง ชุดเครื่องกำเนิดไฟฟ้า

เครื่องจักรอุตสาหกรรมเบาหลายชนิดที่ต้นทุนเป็นปัจจัยละเอียดอ่อน

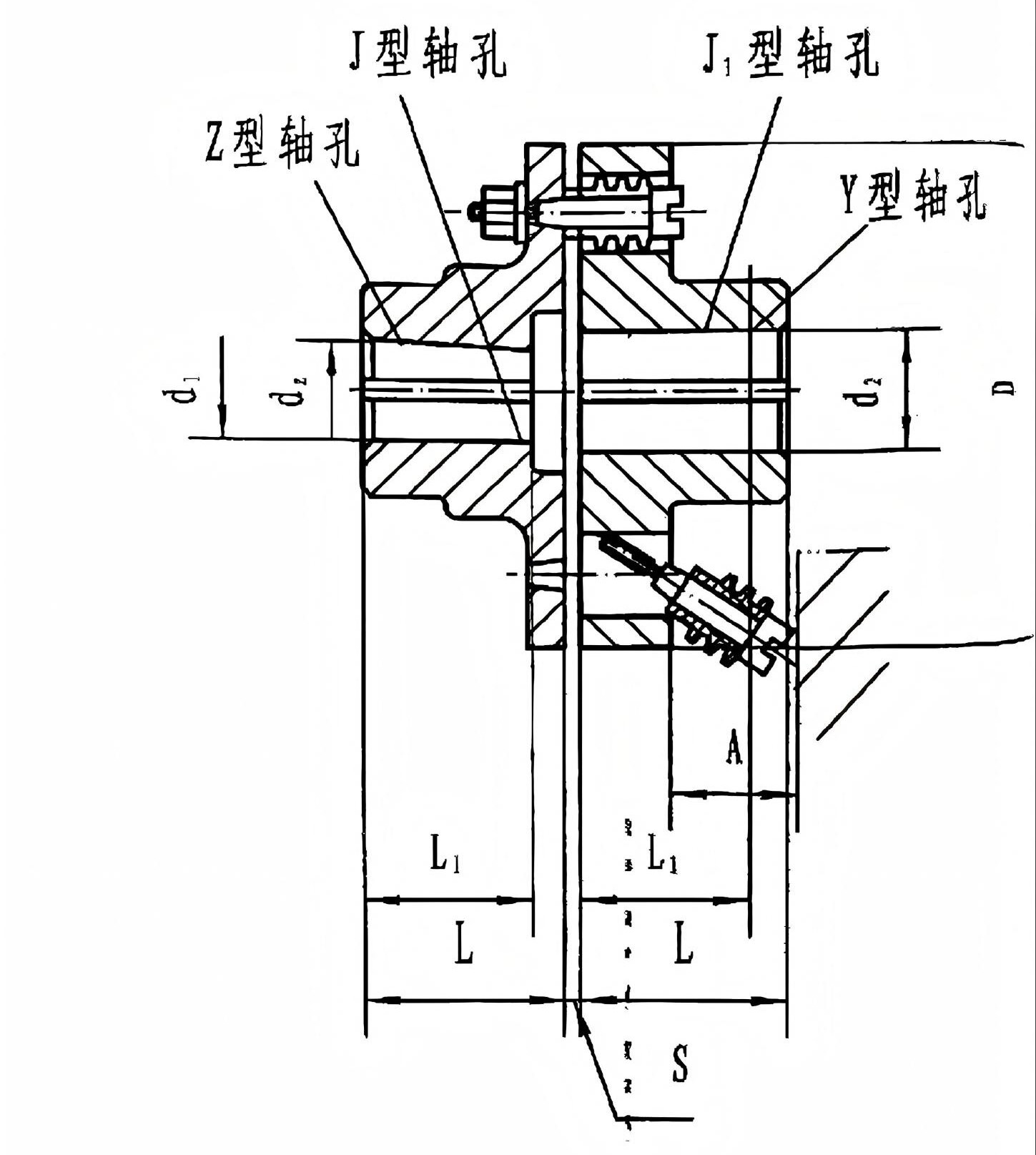

รุ่น	แรงบิดที่กำหนด (น·ม)	อนุญาต ความเร็วในการหมุน (รอบต่อนาที)		เส้นผ่านศูนย์กลางรูเพลา (มม.) d₁、d₂、dz		ความยาวรูเพลา (มม.)			D	A	S	อนุญาต ค่าชดเชย จำนวน		น้ำหนัก (กก.)	ช่วงเวลาของ ความเฉื่อย (กก.ม ² )
						รูปตัว Y	รูปตัว J、J、Z					เรเดียล (มม.)	มุม ทิศทาง
		เหล็ก	เหล็ก	เหล็ก	เหล็ก	L	ล₁	L		(มม.)
อาร์เอสเค-LT1	6.3	6600	8800	9	9	20	14	—	71	18	3	0.2	1°30'	0.82	0.0005
				10、11	10、11	25	17	—
				12	12、14	32	20	—
อาร์เอสเค-LT2	16	5500	7600	12、14	12、14	32	20	—	80	18	3	0.2	1°30'	1.20	0.0008
				16	16、18、19	42	30	42
RSK-LT3	31.5	4700	6300	16、18、19	16、18、19	42	30	42	95	35	4	0.2	1°30°	2.20	0.0023
				20	20、22	52	38	52
RSK-LT4	63	4200	5700	20、22、24	20、22、20	52	38	52	106	35	4	0.2	1°30'	2.84	0.0037
					25、28	62	44	62
RSK-LT5	125	3600	4600	25、28	25、28	62	44	62	130	45	5	0.3	1°30'	6.05	0.012
				30、32	30、32、35	82	60	82
RSK-LT6	250	3300	3800	30、35、38	32、35、38	82	60	82	160	45	5	0.3	1°00'	9.57	0.028
				40	40、42	112	84	12
RSK-LT7	500	2800	3600	40、42、45	40、42、45、48	112	84	112	190	45	5	0.3	1°00'	14.01	0.055
RSK-LT8	710	2400	3000	45、48、50、55	45、48、50、55、56	112	84	12	224	65	6	0.4	1°00'	23.12	0.1340
					60、63	142	107	142
RSK-LT9	1000	2100	2850	50、55、56	50、55、56	112	84	112	250	65	6	0.4	1°00'	30.69	0.2130
				60、63	60、63、65、70、71	142	107	42
อาร์เอสเค-LT10	2000	1700	2300	63、65、70、71、75	63、65、70、71、75	142	107	142	315	80	8	0.4	1°00'	61.40	0.660
				80、85	80、85、90、95	172	132	172
อาร์เอสเค-LT11	4000	1350	1800	80、85、90、95	80、85、90、95	172	132	172	400	100	10	0.5	0°00'	120.70	2.122
				100、110	100、110	212	167	212
อาร์เอสเค-LT12	8000	1100	1450	100、110、120、125	100、110、120、125	212	167	212	475	130	12	0.5	0°00'	210.34	5.39
					130	252	202	252
อาร์เอสเค-LT13	16000	800	1150	120、125	120、125	212	167	212	600	180	14	0.6	0°00'	419.36	11.58
				130、140、150	130、140、150	252	202	252
				160	160、170	302	242	302

อธิบาย

เป็นข้อต่อแบบยืดหยุ่นที่ไม่ใช่โลหะซึ่งส่งแรงบิดผ่านหมุดและบูชแบบยืดหยุ่น

หลักการทำงานหลักใช้การเปลี่ยนรูปแบบแรงอัดของบูชยืดหยุ่นของยาง (หรือโพลียูรีเทน) เพื่อส่งแรงบิด และใช้ความยืดหยุ่นเพื่อชดเชยการเยื้องศูนย์ ดูดซับแรงสั่นสะเทือน และการกระแทก ด้วยโครงสร้างที่เรียบง่าย จึงเป็นหนึ่งในข้อต่อที่ใช้กันอย่างแพร่หลายในด้านการส่งกำลังขนาดเล็กถึงปานกลาง และความเร็วปานกลางถึงต่ำ ซึ่งมักเรียกกันว่า "ข้อต่อมาตรฐาน"

โครงสร้างของข้อต่อ Type LT นั้นง่ายมาก โดยส่วนใหญ่ประกอบด้วยส่วนประกอบต่อไปนี้:

ข้อต่อครึ่งตัวสองตัว: โดยทั่วไปทำจากเหล็กหล่อ (HT200) หรือเหล็กหล่อ (ZG270-500) มีลักษณะคล้ายหน้าแปลนโดยมีวงแหวนรูเข็มอยู่รอบขอบ

บุชยืดหยุ่น (Bushing): ส่วนประกอบหลัก มักทำจากยางหรือโพลียูรีเทนมีลักษณะเป็นทรงกระบอกมีหน้าแปลน ติดตั้งอยู่ในรูพินของคลัปครึ่งตัวขับเคลื่อน หมุดจะผ่านรูตรงกลางของบุชยืดหยุ่น ดังนั้นจึงเชื่อมต่อข้อต่อครึ่งตัวทั้งสองได้อย่างยืดหยุ่น

แผ่นยึด (อุปกรณ์เสริม): ใช้เพื่อยึดบูชยางยืดตามแนวแกนและป้องกันไม่ให้หลุดออก

ประสิทธิภาพของโครงสร้าง:

เนื่องจากช่องว่างระหว่างปลอกยางยืดและรูกลมบนหน้าแปลนของข้อต่อครึ่งตัว รวมถึงการเสียรูปของปลอกยางยืด ข้อต่อจึงมีระดับการชดเชยสำหรับประสิทธิภาพการเคลื่อนที่สัมพัทธ์และการดูดซึมแรงกระแทกในระดับหนึ่ง

ลักษณะสำคัญ:

โครงสร้างเรียบง่าย ต้นทุนต่ำ

ชิ้นส่วนไม่กี่ชิ้น กระบวนการผลิตที่สมบูรณ์ ต้นทุนและราคาการผลิตที่ต่ำมาก ให้เศรษฐกิจที่โดดเด่น

ไม่จำเป็นต้องหล่อลื่น บำรุงรักษาง่าย

ไม่มีคู่เสียดสีที่มีการเลื่อนแบบสัมพันธ์ ไม่ต้องเติมน้ำมันหรือจาระบี ถือเป็นข้อต่อที่ไม่ต้องบำรุงรักษา (ต้องมีการตรวจสอบเป็นระยะเท่านั้น)

มีความสามารถในการชดเชยและความสามารถในการทำให้หมาด ๆ

ติดตั้งง่าย

บุชยางยืดหยุ่นสามารถเป็นฉนวนไฟฟ้าได้ระดับหนึ่ง

ฟิลด์แอปพลิเคชันหลัก:

ประเภท LT คือข้อต่อ แบบ "ประหยัดสำหรับวัตถุประสงค์ทั่วไป" แบบคลาสสิก เหมาะสำหรับการใช้งานที่ไม่ต้องการความต้องการมากนัก โดยมีความต้องการความแม่นยำในการส่งและประสิทธิภาพไดนามิกต่ำ กำลังปานกลาง และสภาพแวดล้อมที่ค่อนข้างสะอาด เช่น:

การเชื่อมต่อระหว่างมอเตอร์กับเครื่องจักรที่ขับเคลื่อนในพัดลม ปั๊ม และเครื่องจักรทั่วไปอื่นๆ (ทั่วไป)

สายพานลำเลียงแบบเบา เครื่องผสม เครื่องจักรกลการเกษตร

คอมเพรสเซอร์ ชุดเครื่องกำเนิดไฟฟ้าขนาดเล็กถึงขนาดกลาง

เครื่องจักรอุตสาหกรรมเบาต่างๆ ที่ต้นทุนเป็นปัจจัยละเอียดอ่อน
