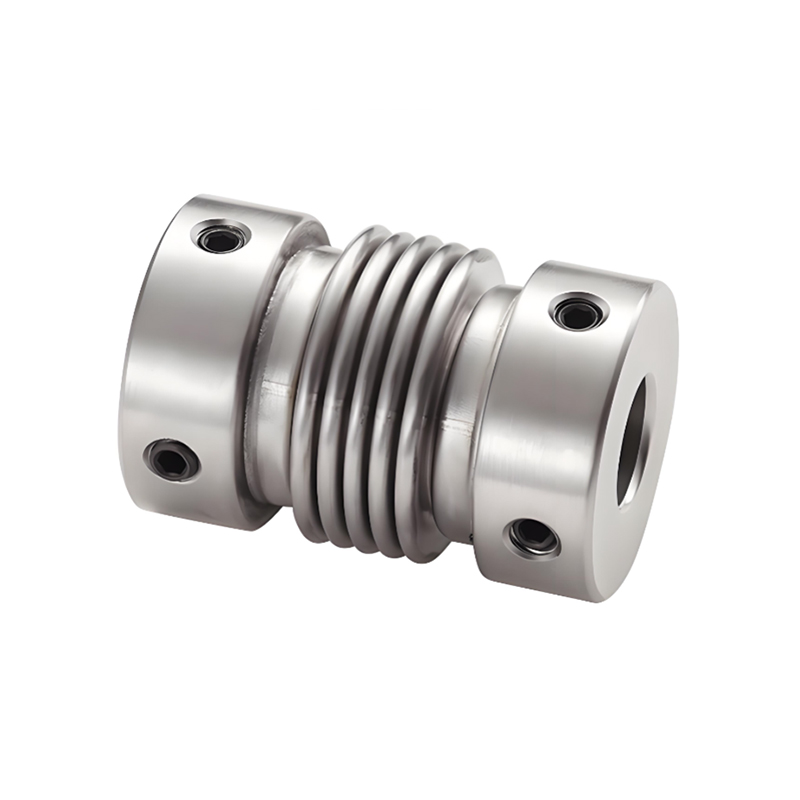

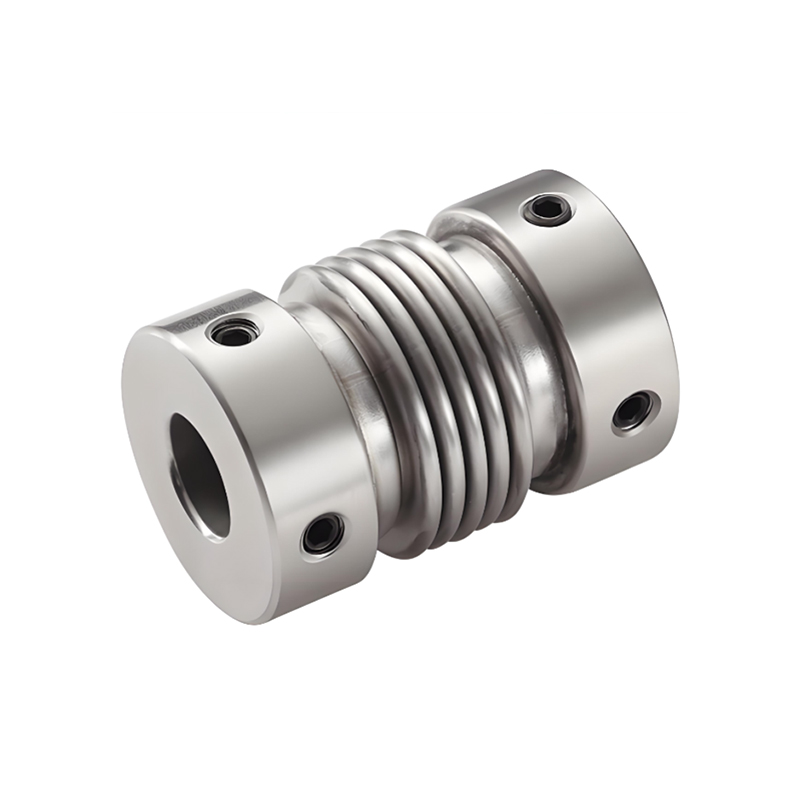

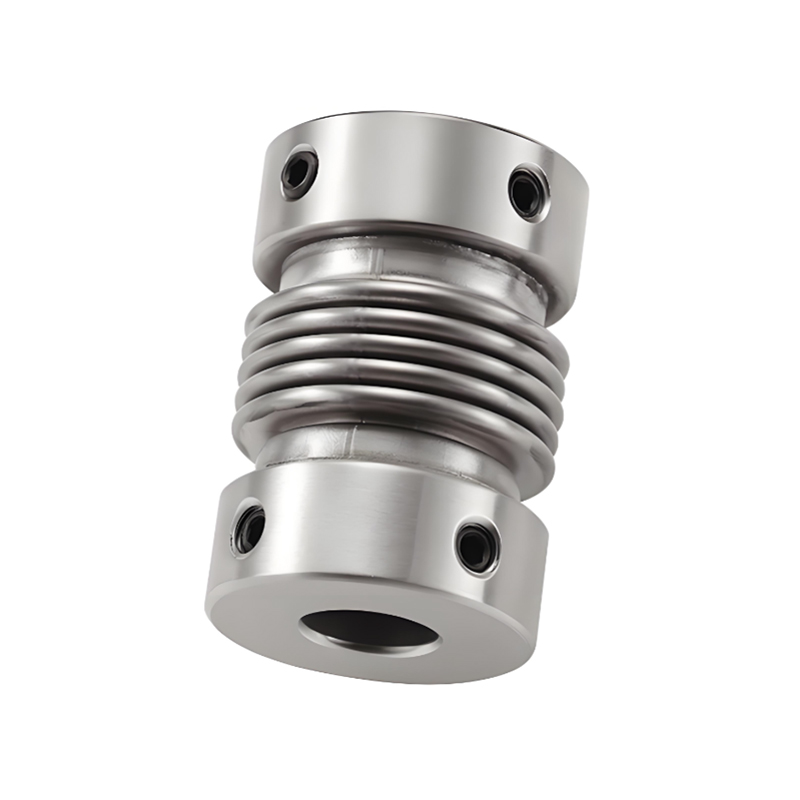

RSK-CPRG สกรูกำหนดตำแหน่งข้อต่อสูบลมสแตนเลสทนต่อการกัดกร่อนได้ดี

พี/เอ็น

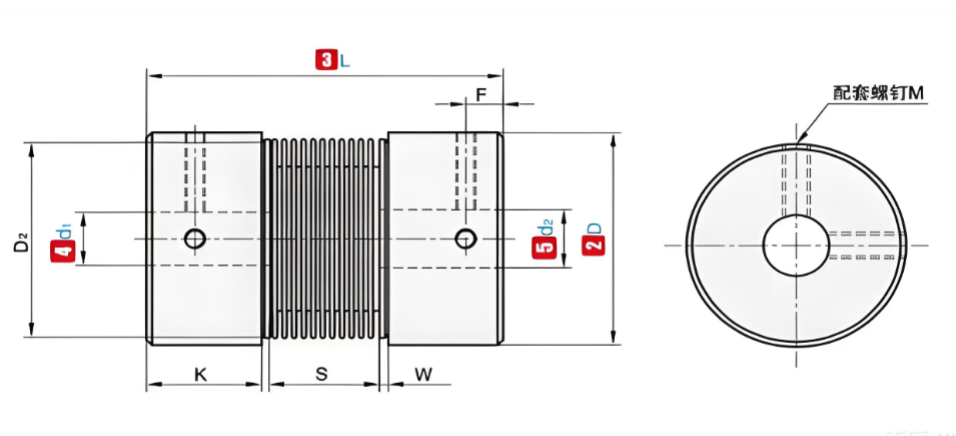

ΦD

L

เส้นผ่านศูนย์กลางรูใน มาตรฐาน(มิลลิเมตร)

K

W

S

ด₂

F

M

แรงบิด กระชับ(Nm)

RSK-CPRG

16

27

4-5-6-6.35-7-8

7.5

2

8

13.5

3

ม3

1.2

20

32

5-6-6.35-7-8-9-9.525-10

7.2

2.8

12

18

3.5

ม3

1.2

22.5

34

5-6-6.35-7-8-9-9.525-10

8.05

2.8

12.3

20.2

3.6

ม4

2.5

25

37

6-6.35-7-8-9-9.525-10

9.5

3

12

20.2

4.5

ม4

2.5

32

42

8-9-9.525-10-11-12-12.7-14-15

8

4

18

27.2

4.5

ม5

5

หมายเหตุ: สามารถรวมรูด้านในที่ปลายทั้งสองข้างของข้อต่อเข้ากับเส้นผ่านศูนย์กลางด้านในต่ำสุดและสูงสุดได้อย่างอิสระ ขนาดเส้นผ่านศูนย์กลางรูในที่ทำเครื่องหมายไว้ในตารางใช้สำหรับอ้างอิงเท่านั้น เส้นผ่านศูนย์กลางรูที่ลูกค้าต้องการนั้นใช้สำหรับการอ้างอิงเท่านั้น สำหรับเส้นผ่านศูนย์กลางรูที่ลูกค้าต้องการ โปรดติดต่อเรา

พี/เอ็น

ΦD

L

แรงบิดจัดอันดับ (Nm)

อนุญาตให้มีอคติ (มม.)

อนุญาตให้เอียง (∠°)

อนุญาตให้มีการเบี่ยงเบนตามแนวแกน (มม.)

อนุญาตให้มีรอบต่อนาที

ความแข็งแบบบิดคงที่ (Nm/rad)

โมเมนต์ความเฉื่อย (Nm)

น้ำหนัก(ก.)

RSK-CPRG

16

27

1.2

0.1

2

0.3

-0.1

16000

150

7.9X10⁻⁷

22

20

32

2.2

0.1

2

0.3

-0.1

13000

220

2.0X10⁻⁶

36

22.5

34

2.7

0.15

2

0.3

-0.1

12000

300

6.2X10⁻⁶

54

25

37

3

0.15

2

0.5

-1.3

11000

330

6.7X10⁻⁶

73

32

42

3.7

0.2

2

0.5

-1.3

10000

490

2.0X10⁻⁵

128

หมายเหตุ: แรงบิดเฉื่อยและพารามิเตอร์ทางเทคนิคข้างต้นวัดโดยมาตรฐานของรูรับแสงสูงสุด ค่าแรงบิดพิกัดสูงสุดนั้นสัมพันธ์กับความทนทานของคัปปลิ้งเอง ยิ่งเส้นผ่านศูนย์กลางภายนอกมีขนาดใหญ่ขึ้น แรงก็จะยิ่งมากขึ้น และเส้นผ่านศูนย์กลางภายนอกก็จะยิ่งน้อยลง ความเร็วที่อนุญาตก็จะยิ่งสูงขึ้น
