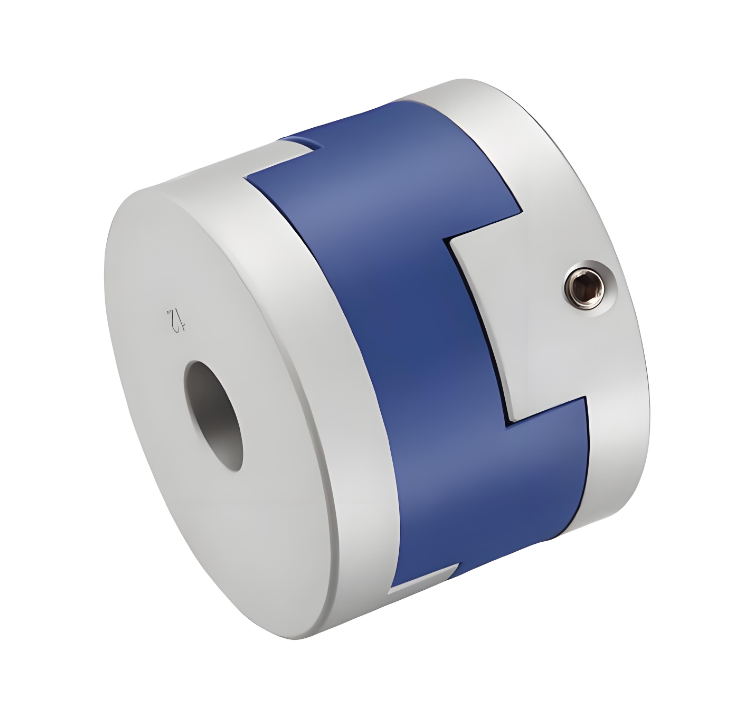

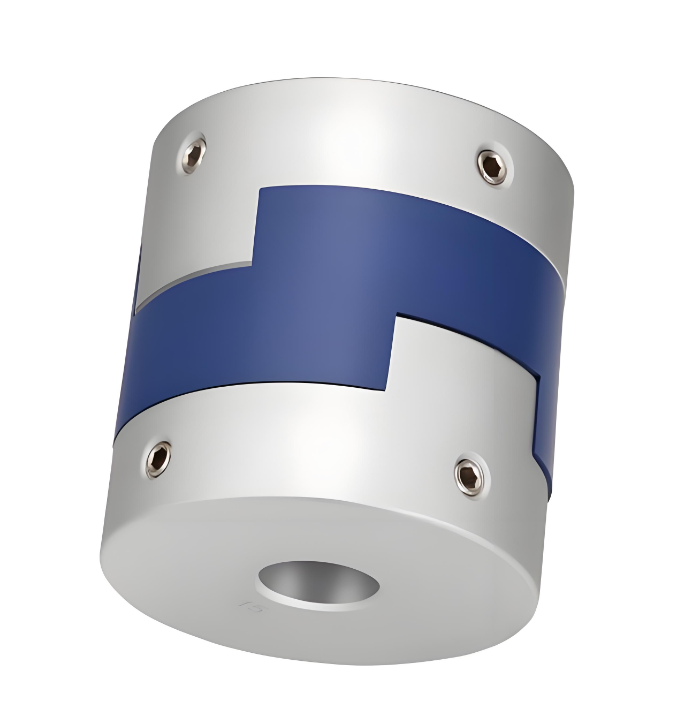

RSK-CPH ข้อต่อตัวเลื่อนแบบอะลูมิเนียมอัลลอยด์ชนิดหนีบแบบถอดได้ ติดตั้งง่าย

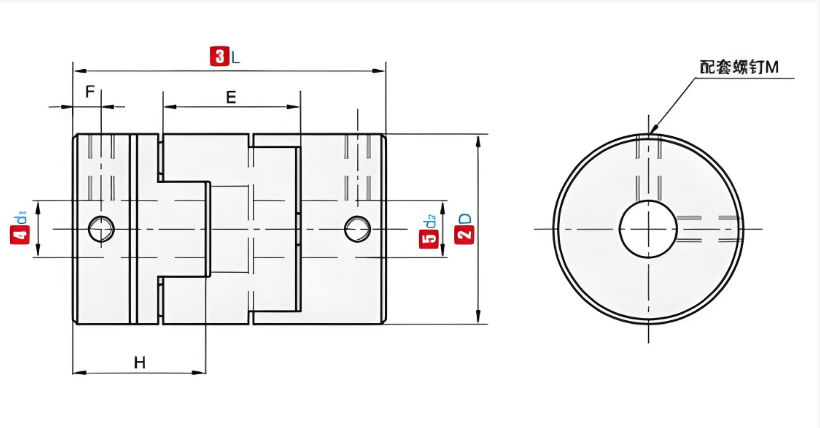

代号

ชื่อรหัส

D

L

常用D1/D2 内径尺寸     เส้นผ่านศูนย์กลางรูในมาตรฐาน(มม.)

E

F

H

M

拧紧扭矩

แรงบิด กระชับ(Nm)

RSK-CPH

16

18

4 5 6 6.35 7 8

12

3.0

7.1

ม3

1.2

20

25

5 6 6.35 7 8 9.525 10 11 12

12.7

3.0

10.1

ม4

2.5

25

28

5 6 6.35   8 9.525 10 11 12         14

17.7

2.8

21

ม4

2.5

32

33

5 6           8 9.525 10 11 12 12.7 14 15 16

20

3.4

14

ม4

2.5

40

32

8 9.525 10 11 12 12.7 14 15 16 17 18 19 20

20.3

3.2

14

ม4

2.5

44

46

8 9.525 10 11 12 12.7 14 15 16 17 18 19 20 22

18.4

3.5

20.7

ม5

5

50

38

10      12 12.7 14 15 16 17 18 19 20 22 24 25

22.35

3.8

16.5

ม5

5

55

57

10      12 12.7 14 15 16 17 18 19 20 22 24 25 28 30 32

25.8

7.8

26.2

ม5

5

63

47

14 15 16 17 18 19 20 22 24 25 28 30 32

25.8

6.0

21

ม6

8

70

77

16 17 18 19 20 22 24 25 28 30 32 35 38 40

25

13.5

36.5

ม8

20

代号

ชื่อรหัส

D

L

额定扭矩     แรงบิดพิกัด (Nm)

容许偏heart      อนุญาตให้มีอคติ(มม.)

容许偏角อนุญาตให้เอียง(∠°)

容许轴向偏差อนุญาตให้มีการเบี่ยงเบนตามแนวแกน (มม.)

容许转速อนุญาต RPM

静态扭转钢度ความแข็งแบบบิดคงที่ (N.m/rad)

惯性矩          โมเมนต์ความเฉื่อย(N.m)

重量Weight(g)

RSK-CPH

16

18

0.7

0.8

3

±0.20

9000

30

3.0x10 ^-7

6

20

25

1.2

1.2

7000

58

3.0x10 ^-7

18

25

28

2

1.6

6000

130

2.8x10 ^-6

25

32

33

4.5

2

4800

270

8.9x10 ^-5

44

40

32

9

2.4

3600

520

2.1x10 ^-5

81

44

46

12

2.8

3500

560

3.8x10 ^-5

136

50

38

19

2.6

3000

800

6.0x10 ^-5

142

55

57

22

3.3

2800

795

9.9x10 ^-5

255

63

47

33

3

2500

1200

2.1x10 ^-4

320

70

77

56

3.8

2500

1260

3.9x10 ^-4

445
