ข้อมูลจำเพาะ

ขนาด (มม.)	ขนาด (มม.)		โหลดจัดอันดับ		ความดันหน้าสัมผัส (MPa)		สกรูล็อค	น้ำหนัก (ประมาณ กก.)
ขนาด (มม.)	L1	L2	ตามแนวแกน (กิโลนิวตัน)	แรงบิด (นิวตัน·เมตร)	เพลา (MPa)	ฮับ (MPa)	การขันให้แน่น (N·m)	น้ำหนัก (ประมาณ กก.)
19×47×20	17	26	28	270	232	89	15	0.2
20×47×20	17	26	28	290	221	93	15	0.22
22×47×20	17	26	30	290	216	90	15	0.23
24×50×20	17	26	32	380	200	103	15	0.23
25×50×20	17	26	33	400	208	104	15	0.23
28×55×20	17	26	36	520	200	100	15	0.27
30×55×20	17	26	37	590	183	99	15	0.26
32×60×20	17	26	43	620	209	112	15	0.28
35×60×20	17	26	44	770	202	113	15	0.3
38×65×20	17	26	49	940	196	116	15	0.33
40×65×20	17	26	49	980	200	119	15	0.32
42×75×24	20	32	74	1560	193	125	37	0.57
45×75×24	20	32	74	1700	214	127	37	0.55
48×80×24	20	32	74	1830	216	122	37	0.6
50×80×24	20	32	75	1830	216	118	37	0.56
55×85×24	20	32	89	2490	198	140	37	0.65
60×90×24	20	32	92	2640	192	126	37	0.66
65×95×24	20	32	99	3240	202	136	37	0.72
70×105×28	24	38	124	4700	218	135	70	1.27
75×110×28	24	38	135	4800	185	119	70	1.33
80×120×28	24	38	137	5400	195	124	70	1.35
85×125×28	24	38	146	6300	185	130	70	1.45
90×130×28	24	38	148	6500	198	124	70	1.55
95×135×28	24	38	165	7800	173	134	70	1.65
100×145×33	29	45	187	9560	195	135	127	2.2
105×150×33	29	45	188	9750	178	125	127	2.4
110×155×33	29	45	195	10300	176	121	127	2.4
120×165×33	29	45	210	12630	175	128	127	2.6
125×170×33	29	45	210	13370	175	121	127	3.2
130×180×38	34	50	279	18030	167	116	127	3.6

ขนาด (มม.)	ขนาด (มม.)		โหลดจัดอันดับ		ความดันหน้าสัมผัส (MPa)		สกรูล็อค	น้ำหนัก (ประมาณ กก.)
ขนาด (มม.)	L1	L2	ตามแนวแกน (กิโลนิวตัน)	แรงบิด (นิวตัน·เมตร)	เพลา (MPa)	ฮับ (MPa)	การขันให้แน่น (N·m)	น้ำหนัก (ประมาณ กก.)
140×190×38	34	50	296	20800	162	123	127	3.8
150×200×38	34	50	326	24300	166	124	127	4.1
160×210×38	34	50	351	28300	163	129	127	4.5
170×225×44	38	58	392	33100	168	119	195	5.9
180×235×44	38	58	435	47700	172	131	195	6.1
190×250×52	46	66	502	39100	155	120	195	8.5
200×260×52	46	66	522	53500	150	121	195	9
210×275×56	50	72	605	63000	157	116	300	10.1
220×285×56	50	72	605	84300	158	127	300	11
240×305×56	50	72	743	90900	162	122	300	12.4
250×315×56	50	72	737	92200	158	145	300	12.8
260×325×56	50	72	840	109200	172	120	300	19.3
280×355×66	60	84	870	125900	143	114	410	21.1
300×375×66	60	84	974	141100	147	119	410	21.5
320×405×78	72	98	1312	212800	147	126	590	29.8
340×425×78	72	98	1338	222600	159	119	590	30
360×455×90	84	112	1560	296600	134	122	790	43.5
380×475×90	84	112	1633	307000	153	115	790	46.5
400×495×90	84	112	1683	325200	136	111	790	47
420×515×90	84	112	1800	385100	136	113	790	50
440×535×102	96	126	1900	441400	126	106	1000	65
450×545×102	96	126	2000	456000	126	102	1000	66
460×565×102	96	126	2070	465900	121	107	1000	67
470×585×102	96	126	2140	510000	128	92	1000	71
480×605×102	96	126	2200	528000	124	102	1000	71
500×635×102	96	126	2260	571600	128	99	1000	73
520×640×102	96	126	2280	580000	126	107	1000	80
530×630×102	96	126	2320	568000	116	91	1000	83.6
540×650×102	96	126	2340	624000	119	99	1000	82
560×670×102	96	126	2420	673000	119	99	1000	85
580×690×102	96	126	2480	742000	121	101	1000	88
600×710×102	96	126	2570	744000	115	96	1000	91
620×730×102	96	126	2571	808000	119	96	1000	93
630×740×102	96	126	2630	817000	112	99	1000	94
640×750×102	96	126	2720	882000	117	102	1000	96
660×770×102	96	126	2730	897000	116	97	1000	99
670×780×102	96	126	2750	925000	116	101	1000	101
680×790×102	96	126	2820	961000	110	96	1000	102
700×810×102	96	126	2846	965000	115	100	1000	104
710×820×102	96	126	2930	1030000	109	95	1000	106
720×830×102	96	126	2969	1118300	109	104	1000	107
740×850×102	96	126	3090	1083000	120	95	1000	110

อธิบาย

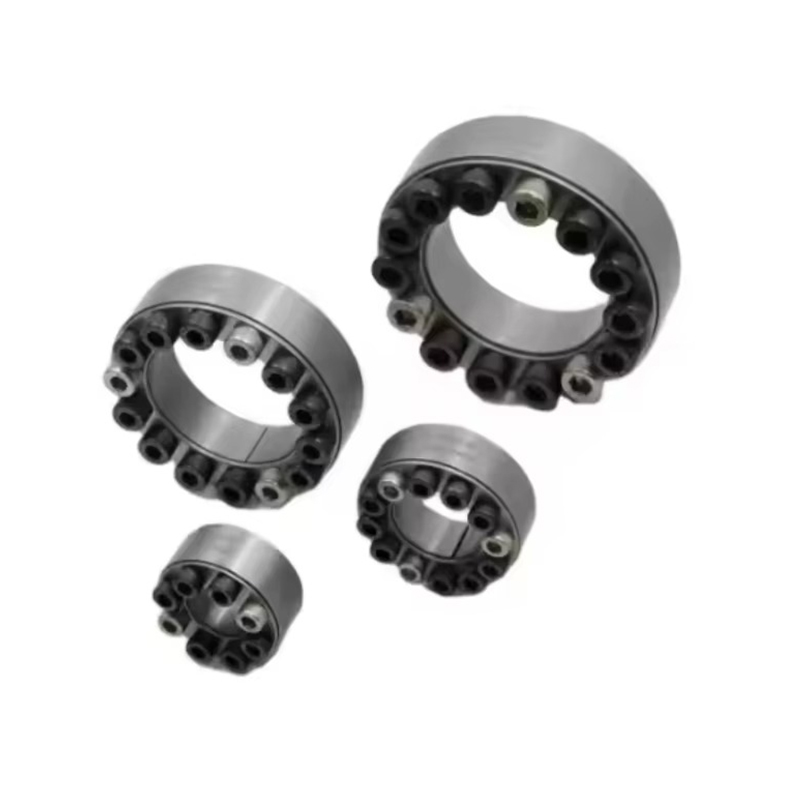

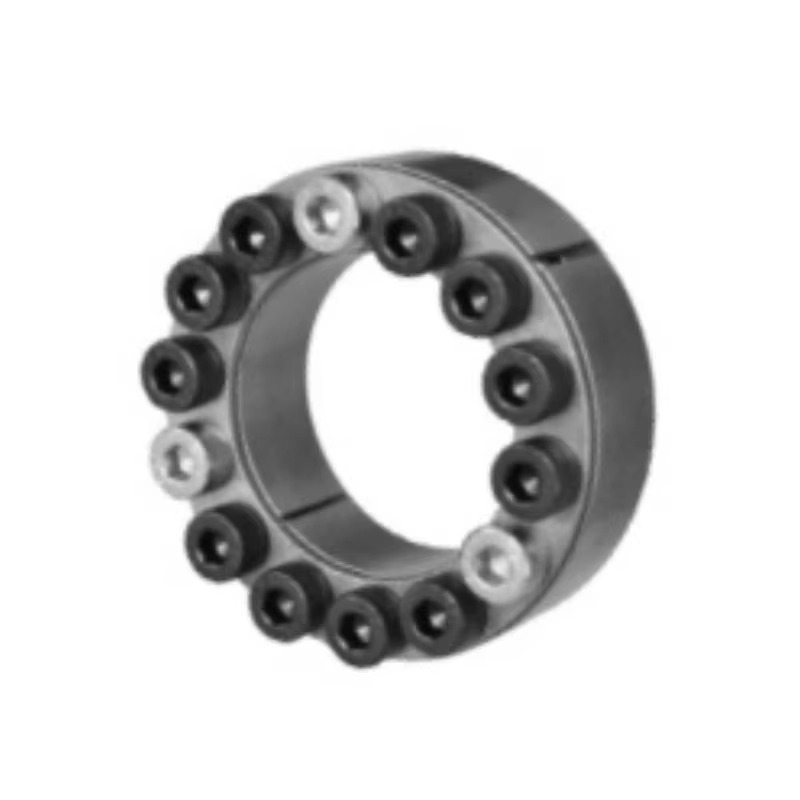

ปลอกขยายการส่งกำลังแรงบิดสูง Z2 เป็นอุปกรณ์ล็อคแบบกลไกพิเศษที่ออกแบบมาเพื่อให้การเชื่อมต่อที่ปลอดภัยและปราศจากฟันเฟืองระหว่างเพลาและดุมในระบบส่งกำลังงานหนัก ปลอกขยายนี้ออกแบบมาเพื่อการใช้งานที่มีแรงบิดสูง เหมาะอย่างยิ่งสำหรับการใช้งานในชุดประกอบรับน้ำหนักที่เป็นเหล็กที่ซับซ้อน ซึ่งความแม่นยำ ความน่าเชื่อถือ และความง่ายในการบำรุงรักษาเป็นสิ่งสำคัญ

คุณสมบัติหลักและข้อดี
ระบบส่งกำลังแรงบิดสูง
ปลอกขยาย Z2 ได้รับการออกแบบมาเป็นพิเศษเพื่อรองรับโหลดแรงบิดจำนวนมากโดยไม่มีการเลื่อนหลุด ทำให้เหมาะสำหรับระบบขับเคลื่อนทางอุตสาหกรรมที่มีความต้องการสูง

การวางตำแหน่งที่แม่นยำ
ด้วยกลไกการจับยึดแบบรวมศูนย์ ปลอกจึงให้ความแม่นยำในการวางตำแหน่งตามแนวแกนและแนวรัศมีที่ดีเยี่ยม ทำให้มั่นใจได้ถึงการทำงานที่สม่ำเสมอและปราศจากการสั่นสะเทือน

ประกอบและถอดชิ้นส่วนได้ง่าย
โครงสร้างช่วยให้ติดตั้งและถอดได้อย่างรวดเร็วโดยไม่จำเป็นต้องตัดเฉือนหรือเชื่อมเพิ่มเติม ซึ่งช่วยลดเวลาหยุดทำงานระหว่างการบำรุงรักษาหรือการกำหนดค่าระบบกลไกใหม่

อยู่ตรงกลางและปราศจากฟันเฟือง
หลักการล็อคแบบเสียดทานช่วยให้มั่นใจได้ถึงแรงกดสัมผัสที่สม่ำเสมอ ขจัดปัญหาฟันเฟืองและปรับปรุงประสิทธิภาพโดยรวมและอายุการใช้งาน

โครงสร้างที่ทนทานสำหรับการบรรทุกที่ซับซ้อน
ผลิตโดยใช้เหล็กโลหะผสมที่มีความแข็งแรงสูง ปลอก Z2 สามารถทนต่อแรงที่ซับซ้อนหลายทิศทางซึ่งมักพบในการแปรรูปเหล็ก โรงงานรีด และเครื่องจักรกลหนัก

ความต้านทานการกัดกร่อนและการสึกหรอ
มีวิธีการรักษาพื้นผิว เช่น การเคลือบฟอสเฟตหรือสังกะสีเพื่อเพิ่มความต้านทานต่อการกัดกร่อน ทำให้ปลอกเหมาะสำหรับใช้ในสภาพแวดล้อมทางอุตสาหกรรมที่ท้าทาย

การใช้งานทั่วไป
โรงถลุงเหล็กและเครื่องจักรกลหนัก
เหมาะสำหรับโต๊ะลูกกลิ้ง กระปุกเกียร์ และสายพานลำเลียงที่ต้องการการส่งแรงบิดที่แม่นยำภายใต้สภาวะการรับน้ำหนักมาก

ปั๊มและคอมเพรสเซอร์
ใช้ในระบบเพลาขับซึ่งจำเป็นต้องมีการจัดตำแหน่งที่มีความแม่นยำสูงและบำรุงรักษาง่าย

อุปกรณ์ส่งกำลัง
รองรับคัปปลิ้ง เฟือง และพูลเล่ย์ในการใช้งานที่มีแรงบิดสูงและโหลดแบบแปรผัน

ระบบอัตโนมัติและระบบขนถ่ายวัสดุ
รับประกันจุดเชื่อมต่อที่ปลอดภัยและเชื่อถือได้ในแขนหุ่นยนต์ อุปกรณ์ยก และระบบสายพานลำเลียง
