คำแนะนำในการติดตั้งข้อต่อกริด RSK

ประสิทธิภาพของ การมีเพศสัมพันธ์ ขึ้นอยู่กับวิธีการติดตั้งและบำรุงรักษาของคุณเป็นส่วนใหญ่ ข้อต่อกริดได้รับการออกแบบให้ทำงานในตำแหน่งแนวนอนหรือแนวตั้งโดยไม่มีการดัดแปลง

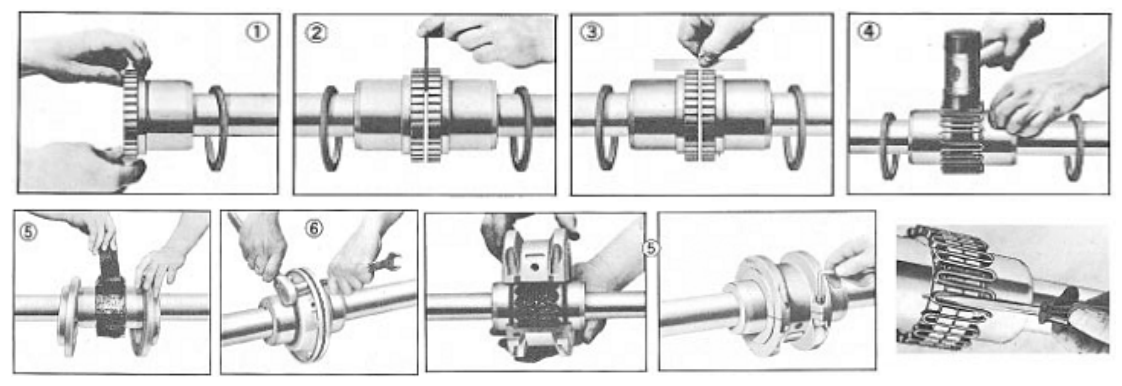

1.ติดตั้งซีลและฮับ
ทำความสะอาดชิ้นส่วนโลหะทั้งหมดโดยใช้ตัวทำละลายที่ไม่ติดไฟ และตรวจสอบดุม เพลา และร่องสลักเพื่อหาครีบ เคลือบซีลเบา ๆ ด้วยจาระบีแล้ววางบนเพลาก่อนติดตั้งดุม ติดตั้งดุมบนเพลาตามลำดับเพื่อให้หน้าดุมเรียบเสมอกับปลายเพลา เว้นแต่จะระบุไว้เป็นอย่างอื่น ขันสกรูให้แน่นเมื่อตกแต่ง

2.ช่องว่างและการจัดตำแหน่งเชิงมุม

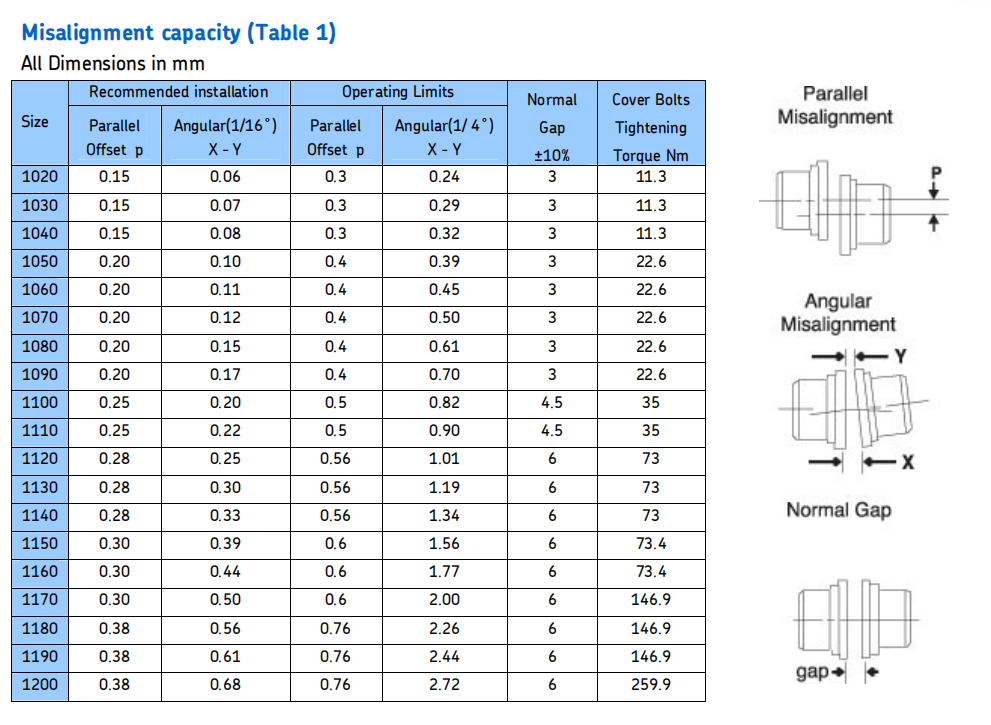

การใช้แท่งเว้นระยะที่มีความหนาเท่ากันกับช่องว่างที่ระบุในตารางที่ 1 ใส่แท่งตามที่แสดงในภาพให้มีความลึกเท่ากันที่ช่วง 90° และวัดระยะห่างระหว่างแท่งและหน้าดุมด้วยแผ่นฟีลเลอร์ ความแตกต่างในการวัดต่ำสุดและสูงสุดต้องไม่เกินขีดจำกัดเชิงมุมที่ระบุในตารางที่ 1

3.การจัดตำแหน่งออฟเซต
จัดแนวเพื่อให้ขอบตรงวางอยู่ในแนวตรง (หรือภายในขีดจำกัดที่ระบุไว้ในตารางที่ 2) บนฮับทั้งสองและที่ช่วง 90° ระยะห่างต้องไม่เกินขีดจำกัดการติดตั้ง Parallel Offset ที่ระบุไว้ในตารางที่ 1 ขันโบลต์ฐานทั้งหมดให้แน่นแล้วทำซ้ำขั้นตอนที่ 2 และ 3 ปรับข้อต่อใหม่หากจำเป็น

4. แทรกตาราง
อุดช่องว่างและร่องด้วยสารหล่อลื่นที่ระบุก่อนใส่ตะแกรง แก้ไขตารางไปในทิศทางเดียวกัน สิ่งนี้จะช่วยให้มั่นใจได้ว่าการสัมผัสกริดถูกต้องด้วยหมุดที่ไม่หมุนในครึ่งฝาครอบ กระจายกริดเล็กน้อยเพื่อผ่านฟันข้อต่อและที่นั่งด้วยค้อนนุ่ม

5. แพ็คด้วยจาระบีและประกอบฝาครอบ
บรรจุช่องว่างระหว่างและรอบๆ ตะแกรงด้วยสารหล่อลื่นให้มากที่สุดเท่าที่จะเป็นไปได้ และเช็ดส่วนที่เกินออกด้วยด้านบนของตะแกรง วางตำแหน่งซีลบนดุมให้ตรงกับร่องในฝาครอบ วางตำแหน่งปะเก็นบนหน้าแปลนของครึ่งฝาครอบด้านล่าง และประกอบฝาครอบเพื่อให้เครื่องหมายตรงกันอยู่ด้านเดียวกัน ดันปะเก็นเข้าไปจนหยุดชิดกับซีลและยึดครึ่งฝาครอบให้แน่นด้วยตัวยึด ขันให้แน่นตามแรงบิดที่ระบุในตาราง ตรวจสอบให้แน่ใจว่าปะเก็นอยู่ในตำแหน่งระหว่างการขันตัวยึดให้แน่น
