คำแนะนำในการติดตั้งข้อต่อเกียร์

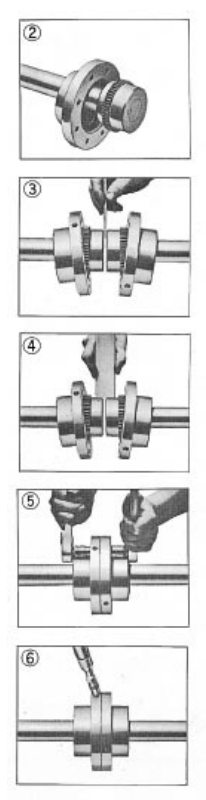

1. ติดตั้งปลอกแขน ซีล และดุมแบบมีหน้าแปลน

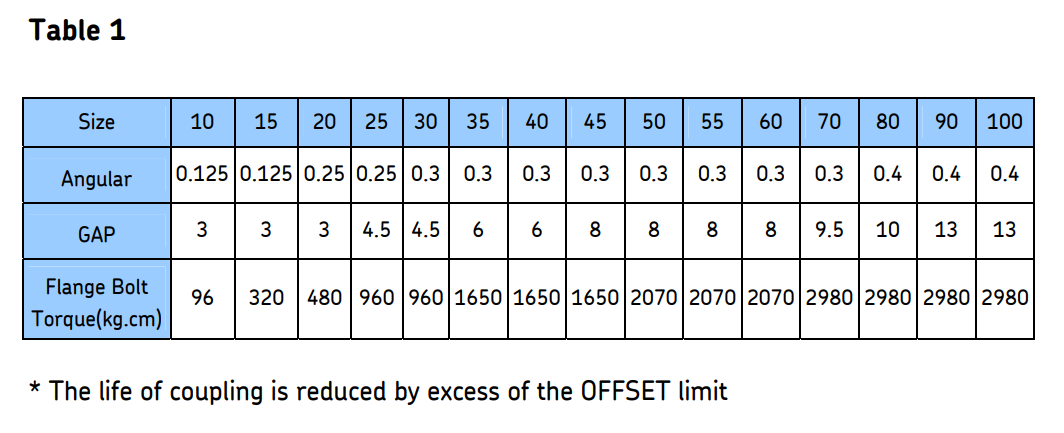

ทำความสะอาดทุกชิ้นส่วน ทาจาระบีฟันเฟืองและโอริง ใส่โอริงลงบนเพลา วางปลอกหน้าแปลนที่มีวงแหวนซีลบนเพลา และยึดดุมเข้ากับเพลาตามลำดับ ปิดผนึกรูกุญแจเพื่อป้องกันการรั่วซึม ใส่สกรูตัวหนอนแล้วขันให้แน่น วางตำแหน่งอุปกรณ์ในแนวโดยประมาณกับช่องว่างดุมดังในตารางที่ 1

2. ช่องว่างและการจัดแนวเชิงมุม

ใช้แท่งเว้นระยะที่มีความหนาเท่ากันกับช่องว่างที่ระบุในตารางที่ 1 ใส่แท่งให้มีความลึกเท่ากันที่ช่วง 90° และวัดระยะห่างระหว่างแท่งและหน้าดุมด้วยแผ่นฟีลเลอร์

3. การจัดตำแหน่งออฟเซ็ต

จัดแนวเพลาให้ตรงกับแท่งตรง โดยตรวจสอบทุกๆ 90° ตามตารางที่ 1 ตรวจสอบด้วยฟีลเลอร์ ตรวจสอบให้แน่ใจว่าไดอัลเกจไม่เกินขีดจำกัดออฟเซ็ต

4. ประกอบข้อต่อ

ใส่ปะเก็นระหว่างหน้าแปลนและขันโบลต์ให้แน่น โดยวางตำแหน่งรูหล่อลื่นไว้ที่ 90° ขันตัวยึดให้แน่นตามแรงบิดที่ระบุในตารางที่ 1

5. ขนาดใหญ่ (เกินขนาด 70)

ติดตั้ง การมีเพศสัมพันธ์ ตามที่กล่าวไว้ข้างต้น ถอดปลั๊กน้ำมันหล่อลื่นทั้งหมดออก และใส่จาระบีที่แนะนำเข้าไปในข้อต่อจนกระทั่งส่วนเกินไหลผ่านรูน้ำมันหล่อลื่นที่เปิดอยู่ จากนั้นจึงเสียบปลั๊ก เติมจาระบีจนล้นที่รูตรงข้ามที่เปิดไว้
